1.磁场强度H与导磁率μ

磁场强度H是反应磁场实际存在的物理量，而磁感应强度B则是磁场表现出来的量值大小和方向。它们之间的关系如下

B=μH

式中 μ——导磁率，是用来表示磁场中媒质磁性的物理量。

导磁率反映物质导磁的能力，物质的导磁率高，磁场通过该物质时的磁场能量损失就小。在实际应用中，各种物质的导磁性能大小通常是与真空中的导磁性能相比较的结果来表示的，即用相对导磁率μ_r来表示物质的导磁性能

式中 μ₀——真空的导磁率。

铁磁材料具有高导磁性（μ_r＞＞1），磁场通过铁磁材料的能量损失很小，因此，可以忽略铁磁材料对磁通路的阻力作用，即在磁路中铁磁材料的磁阻可以忽略，就好像在电路中可以忽略导线的电阻值一样。

2.磁路及其基本定律

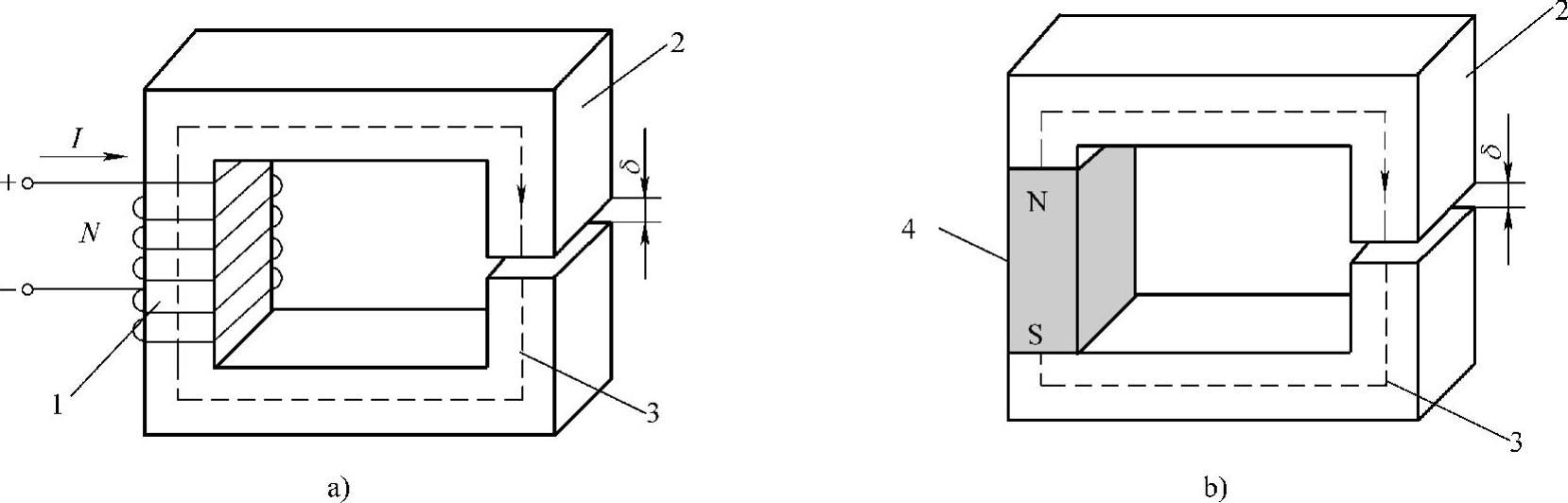

磁路是磁场通过的路径，磁路由产生磁源的磁动势和导磁媒质所形成。以通电线圈和永久磁铁为磁动势、由铁心和空气隙构成导磁媒质的磁路如图1-13所示。

图1-13 磁路

a）通电线圈的磁路 b）永久磁铁的磁路

1—线圈 2—铁心 3—磁路 4—永久磁铁 δ—空气间隙 N—线圈匝数

（1）磁动势

磁动势产生磁通，通电线圈产生的磁动势可由下式表示

F=NI

式中 F——磁动势；(www.daowen.com)

N——线圈匝数；

I——线圈通过的电流。

（2）磁路欧姆定律

磁路的欧姆定律可由下式表示

式中 R_m——磁阻，是表示物质对磁通具有的阻碍作用的物理量。

磁阻的大小与磁路的长度、磁路的截面积和磁路的导磁率有关，可由下式表示

式中 l——磁路的平均长度；

S——磁路的截面积。

在图1-13所示的磁路中，用铁磁材料做成的铁心的磁阻很小，可以忽略不计，而空气的磁阻则较大，一般情况下，磁路的磁阻主要来自空气。

为更好地理解磁路及其基本物理量，把磁路与电路的有关物理量一一对应地列于表1-1中。

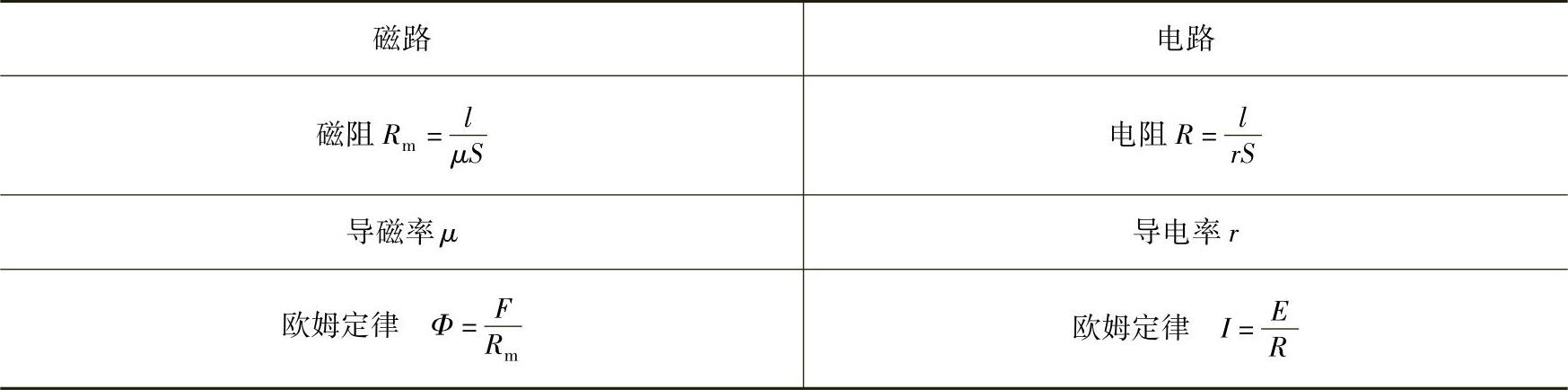

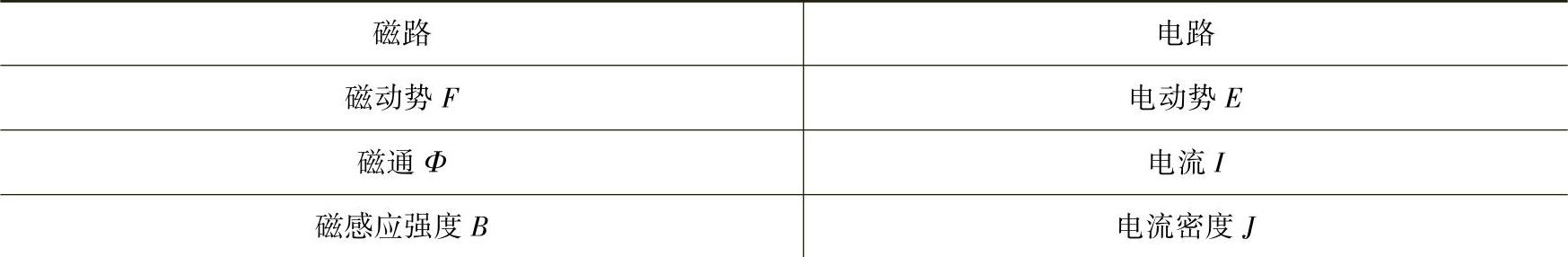

表1-1 磁路与电路的有关物理量对照

（续）
