1.磁场

前面已经提到了电场，带电的正负极板之间就存在着电场，静止不动的带电粒子（电荷）会在其周围形成电场。电场对静止的电荷有电场力的作用，而运动的电荷周围不仅有电场，还有另一种看不见的物质存在，这种由运动电荷产生的物质叫磁场，磁场则是对运动的电荷有力的作用。

2.电流的磁效应

电流是电荷的运动形成的，因此，电流的周围就有磁场。

（1）通电导体的磁场

导体通电后，就会在其周围形成磁场，如果把磁场想象成布满沿磁场方向的磁力线，通电导体周围的磁场就是围绕导体的同心圆。磁场的方向可用右手螺旋定则判定（图1-8a），伸直的大拇指指向电流的方向，弯曲的四指为磁场磁力线的方向。

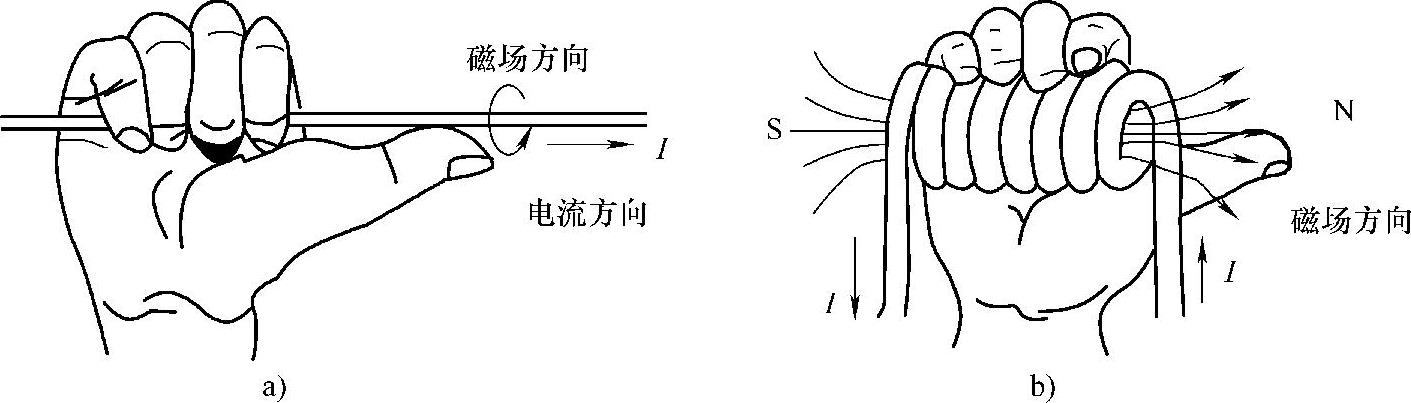

图1-8 电流产生的磁场

a）通电导体的磁场 b）通电线圈的磁场

（2）通电线圈的磁场

线圈的磁场实际上是通电导体弯曲成螺旋状时的另一种形式，磁场的分布形式和方向也可用右手螺旋定则判定（图1-8b），弯曲的四指为电流的方向，伸直的大拇指所指的就是磁场的方向。磁场的磁力线从N极出，经周围空气后从S极进入，形成闭合回路。

3.磁场的基本物理量

（1）磁感应强度

磁感应强度B是表示磁场内某点的磁场强弱和方向的物理量，其物理定义是在单位速度下，单位电荷所受到的磁场力。

（2）磁通量

如果将磁场看成是由沿磁场方向布置的一条一条的磁力线，磁通量Φ表示的就是通过某一面积的磁力线总数。对于均匀分布的磁场，通过与之垂直面积S（图1-9）的磁通量Φ为

Φ=BS

根据上式可以将磁感应强度B理解为单位面积上的磁力线的数量。因此，磁通量Φ和磁感应强度B，可分别与电路中的电流I和电流密度J。

4.磁场的力效应

（1）磁场对运动电荷的作用

磁场对运动的电荷会有力的作用，这种磁场力被称之为洛仑兹力。

(www.daowen.com)

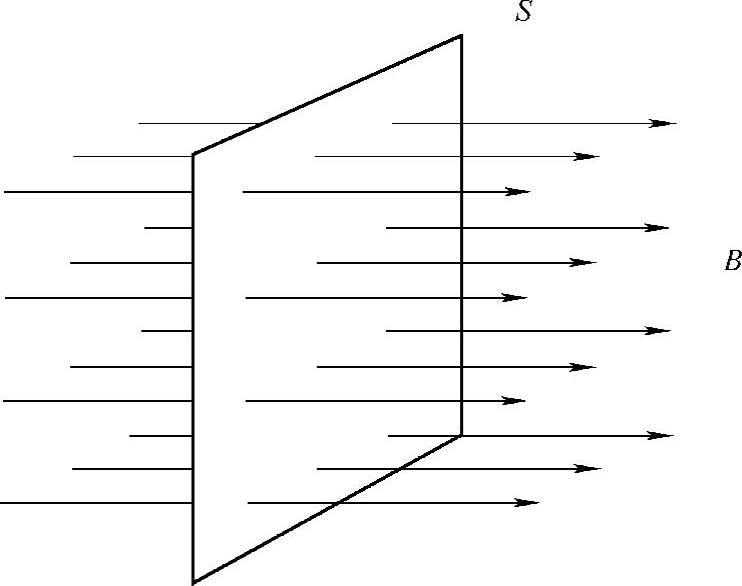

图1-9 磁通量示意图

电荷受力的方向可用左手定则判定：张开左手，左手掌心对着磁场的方向，四指指向电荷运动的方向，伸直的大拇指所指示的方向即为正电荷受力的方向。也可用右手螺旋法则来判定电荷的受力方向（图1-10），伸出右手，四指从电荷运动的方向弯向磁场的方向，伸直的大拇指即为正电荷受力的方向。

由于作用在电荷上的洛仑兹力总是与其运动的方向垂直，因此，洛仑兹力只改变电荷的运动方向，不改变其运动的速度。

（2）磁场对载流导体的作用

磁场对载流导体的作用力被称之为安培力，安培力实际上是洛仑兹力的宏观表现。当导体通电后，导体内部的自由电子就会作定向运动，在磁场中，这些运动的电子受洛仑兹力的作用而向某一侧向漂移，与导体晶格的正离子碰撞而把力传给了导体。这就是载流导体在磁场中受到的磁场力（安培力），安培力的方向可由左手定则判定（图1-11）。

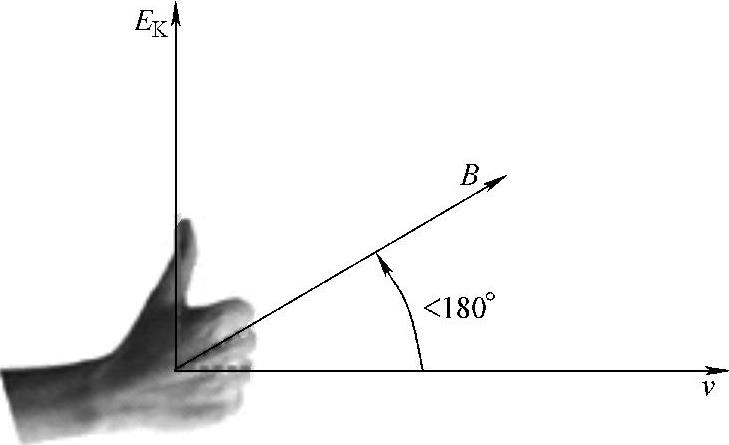

图1-10 判断洛仑兹力的方向

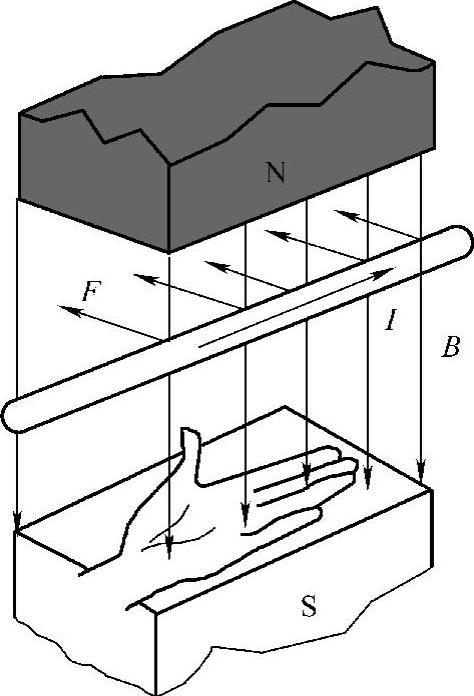

图1-11 判断安培力的方向

5.电磁感应

当磁场发生变化时，置于磁场中的导体会产生一个电动势，力图阻碍磁场的变化，这种现象叫做电磁感应。通常把由电磁感应产生的电动势叫做感应电动势，由感应电动势所引起的电流称之为感应电流。

感应电动势产生的方式有如下几种：

（1）导体在磁场中运动

导体在磁场中运动而切割磁力线，产生一个电动势，电动势的方向可用右手定则判别（图1-12）。在汽车电路中，直流发电机就是用此种形式发电。直流发电机的定子是磁极，磁极绕组通电后产生磁场，转子（电枢）在磁场中旋转时，其电枢绕组切割磁力线而产生感应电动势e。

（2）磁场在导体中运动

导体不动，由磁场的运动使得导体切割磁力线而产生感应电动势。在汽车电路中，此种电磁感应形式的例子是交流发电机。交流发电机的转子是一个磁极，通过电刷和集电环输入直流电后产生一个旋转的磁场，使定子（电枢）绕组切割磁力线而产生感应电动势。

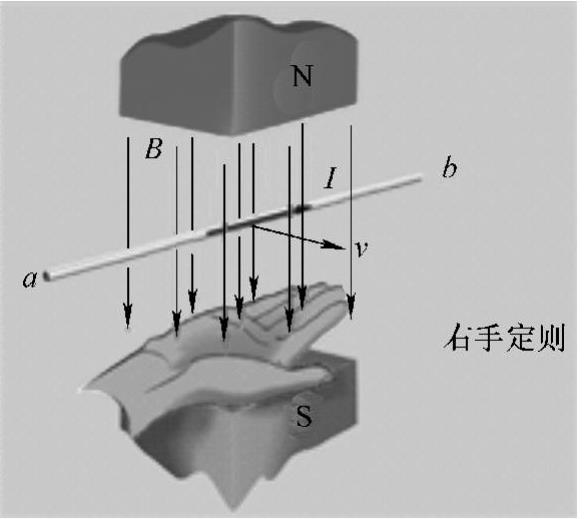

图1-12 判断感应电动势的方向

（3）穿过线圈的磁通量变化

磁场本身和磁场中的导体都没有运动，当通过某种方式使穿过线圈的磁通量发生变化时，线圈便会产生感应电动势。在汽车电路中，点火线圈次级绕组产生高压、磁感应式点火信号发生器及磁感应式转速传感器感应线圈产生脉冲信号，均属于此种电磁感应方式。
