汽车电路图解析及常见状态解读

1.有载工作状态

电路的有载工作状态就是指其正常的工作状态,无论实际的电路中其电源和负载有多复

杂,通过电路分析,均可等效简化成如图1-2所

示的等效电路。当电路开关接通时,电路就处于有载工作状

态。有载工作状态下电路的基本特性总结如下:1)电路中电流的大小与电源电动势的大小、

电源内阻及电路的电阻大小有关。2)电路中导线、开关及保护元件的电阻极

小,可忽略不计,因而电路的电阻就是负载的电

阻。加在负载上的电压降,其数值上就是电流和

负载电阻的乘积,且与电源的端电压一致。

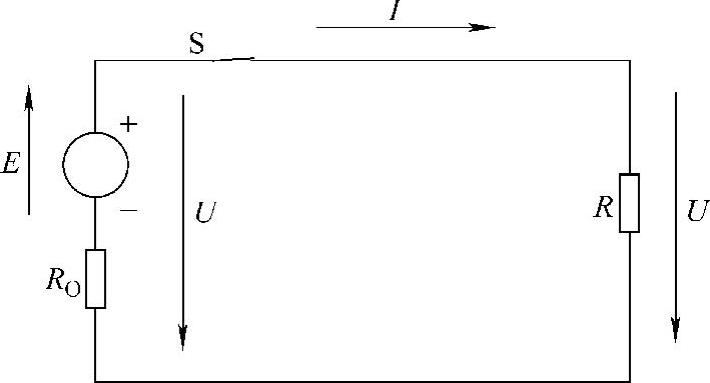

图1-2 有载工作状态下的电路

R—负载电阻 RO—电源内阻 I—电源输出电流(负载电流) E—电动势 U—电源端电压(负载电压降) S—电路开关

3)电源电动势减去电源内阻上的电压降才是电源的输出端电压。因此,当电路的工作电流很大时,由于电源内阻的电压降较大,电源输出的端电压与其电动势会有较大的差别。比如,汽车蓄电池的电动势为12V,而在起动时,由于起动电流达100A以上,蓄电池内电阻上的电压降(IRO)可达2~4V,蓄电池实际输出的端电压会降至8~10V。

4)当电路中有开关触点接触不良、导线连接不良的情况出现时,就会有接触电阻,电流通过时也会有电压降。因此,当负载两端的电压降明显低于电源的端电压时,就说明在电路中相关器件触点或线路连接有接触不良之处。(www.daowen.com)

2.电路开路状态

在电路开关未接通(断开)时,电源输出电流I=0(图1-3a),此时电源的端电压就等于电源电动势,即

U=E

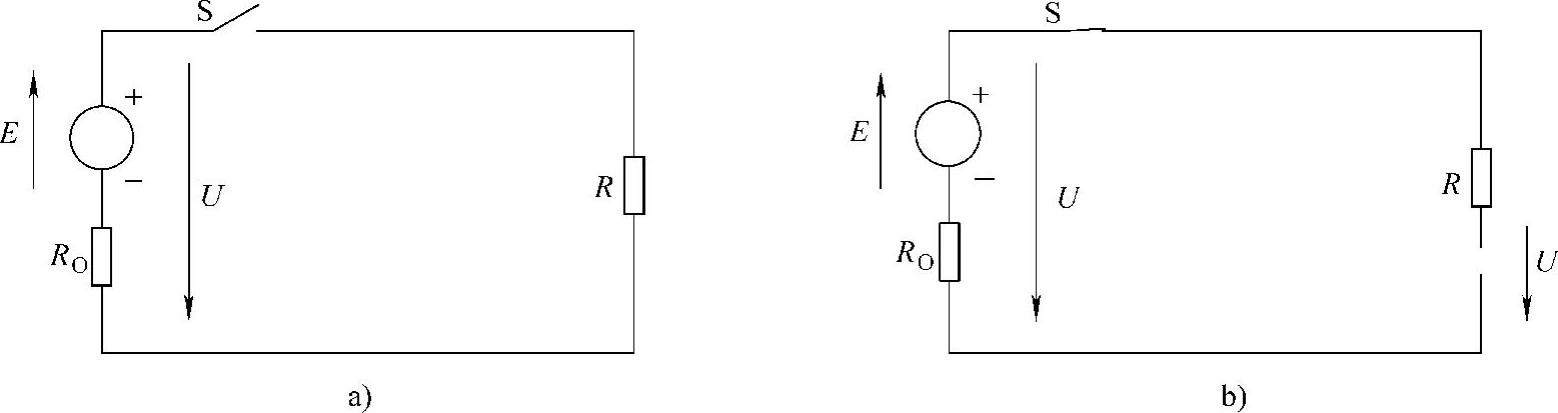

图1-3 开路状态下的电路

a)电路停止工作 b)电路断路

当汽车电路所有的用电设备均不通电时,蓄电池对外不输出电流,这时测得的蓄电池正负极桩之间的电压与蓄电池的电动势相同。

当电路的某处断路时,电路也不通电(图1-3b),此时电路负载上无电压降,在电路的断点之处可测得电源的端电压。

3.电路短路状态

电路短路相当于负载电阻为零,此时电源的端电压为0(图1-4),其电流的大小为


由于电源的内阻一般都很小,故输出的短路电流很大,可将电源和线路烧毁。因此,汽车电路中设有电路保护装置(如熔断器),以便在电路出现短路故障时,及时切断电路,避免线路被烧坏。
