6.2.2.1　扶手带的运行速度相对于梯级、踏板或者胶带的速度允差为0～2%

【清洁】

扶手带表里的清洁工作。

【润滑】

无作业项目。

【检查】

1.检查扶手带的运行速度是否与梯级同步。

2.检查扶手带的表面和里面有无明显伤痕和摩擦迹象。

3.检查扶手带的张紧度。

4.自动扶梯扶手带运行速度的维保基本要求：相对于梯级、踏板或者胶带的速度允差为0～2%，如图6-31所示。

图6-31　梯级扶手带速度监控

【调整】

1.扶手带的曳引力是通过张紧轮取得的（扶手带摩擦轮），调节下弯曲处张力支架以使扶手张力正确。

2.调整支架高度即可放松张力，张力装置的调节用定位螺丝调节，张力装置与主驱动链条及滚轮应在一条直线上。

3.调节扶手驱动力：在上层站用15～20kg的力拉住扶手带，用25～30kg的力重复试验，最终扶手对扶手驱动力产生摩擦，扶手不再转动；如用25～30kg的力拉住扶手带，扶手仍不停住，则调节扶手驱动系统使其张力正确。

【更换易损件】

扶手带表面有裂痕、破损以及明显伤痕时应更换。

6.2.2.2　梯级链张紧装置应工作正常

【清洁】

用毛刷、棉纱或百洁布清理梯级张紧装置滑道的杂物和各连接部位的油污。

【润滑】

无作业项目。

【检查】

1.检查两条梯级牵引链条的张力应保持一致，如图6-32所示。

图6-32　梯级张紧装置示意图

2.检查链条节距。

3.检查两条链条的磨损情况。

4.检查梯级有无单边跳动的情况。

5.检查开关位置，使其动作可靠灵活。

【调整】

1.下左、右张紧链轮的轴线在水平、垂直两个方向应与上驱动链轮保持一致。

2.两链轮轮槽高度一致，齿向一致无转角误差。

3.两链轮中心高度一致，梯级牵引链的滚柱与链轮齿槽啮合良好，梯级轴上的主轮与上主轨有良好的滚动摩擦转动（下主轨同理）。

4.导向导轨与运行中心线平行。

5.左、右张紧弹簧的压缩量要一致，控制牵引链的张紧力，如图6-33所示。

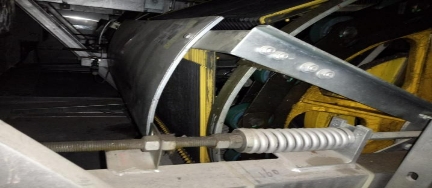

图6-33　梯级张紧弹簧示意图

6.调整限位开关打板，控制下链轮前后运动的位移量超过一定值时，限位开关起作用，使扶梯停止运行。

【更换易损件】

无作业项目。

6.2.2.3　梯级轴衬润滑有效

【清洁】

清理轴衬表面油污。

【润滑】

在梯级轴衬加注符合制造厂家《使用维护说明书》规定的润滑油。

【检查】

1.梯级轴衬润滑适当，如图6-34所示。

(www.daowen.com)

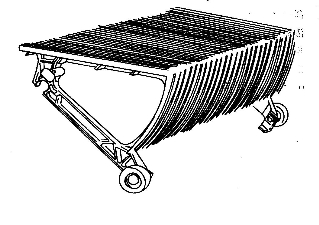

图6-34　梯级结构示意图

2.梯级轴衬应无过量磨损，如图6-35所示。

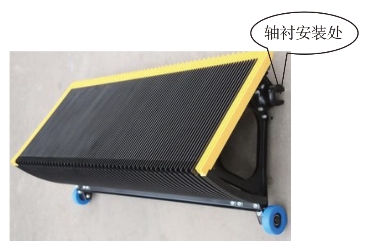

图6-35　梯级实物图

3.固定夹子应无松动。

【调整】

1.打开下部踏板，插上检修盒，卸下防护罩；将要拆卸的梯级点动至下底坑折弯处。

2.用梯级扳子将曳引链轴两侧的固定座松开，将尼龙套沿轴从梯级孔中敲出。

3.双手抓住梯级，将梯级从曳引链轴上拉出，然后先向一侧倾斜从梯路开口处拿出，再将另一侧也拿出，平稳放至地面。

4.在轴衬处加润滑油适量。

5.将需要安装梯级的曳引链轴点动至下端折弯处。

6.将一侧梯级轮对准转向臂缺口放入，再将另一侧放入转向臂。

7.双手拿住梯级，使梯级轴孔扣到曳引链轴上，使该梯级两侧与相邻的梯级两侧对齐，再将尼龙套塞入梯级孔内。

8.点动梯级至梳齿位置，若梳齿不居中，校正梯级左、右位置，然后点动至折弯处。

9.将主轴两侧的固定座靠紧尼龙套端面，然后将固定座拧紧。

10.调整梯级与梳齿板尺寸，拔掉检修盒，安上防护罩，踏板复位。

11.接通电梯主电源，断开门机电源，进入轿顶，操作检修控制装置运行电梯，运行时人为的打开轿门，验证电气安全装置能否使电梯停止或使电梯不能启动。

【更换易损件】

更换磨损的梯级轴衬。

6.2.2.4　梯级链润滑运行工况正常

【清洁】

用煤油和棉纱清理梯级链条上面的油污。

【润滑】

定期用油壶在链条连接处加注符合制造厂家要求的机械油（有自动加油机的检查油位，实时补充机械油）。

【检查】

检查传动链条润滑保养：从链条的磨损寿命计算，可看出自动扶梯在长时间的运行过程中，链条的润滑保养尤其重要，链条的润滑保养得好，能提高扶梯的性能，提高乘客乘行的舒适感，降低运行噪声，降低自动扶梯的维修成本。目前自动扶梯用的润滑油为矿物润滑油和合成润滑油。润滑油使自动扶梯在长时间的运行过程中，降低链条及齿轮的摩擦，减少磨损，提高工作效率，延长使用寿命，同时还起到冷却、缓冲、传力、电气绝缘、防腐蚀的作用。

润滑油在使用过程中应按周期添加更换，由于自动扶梯在运转中润滑油受到剪切、搅动、金属催化和摩擦热等因素的作用以及外界灰尘、杂质及空气中的氧气和水等的影响，从而产生氧化、变质、老化等，生成磷酸、胶质、沥青等产物，使润滑油的颜色变暗，黏度或稠度发生变化，酸值增大，腐蚀性增加，链条使用寿命也会缩短。

目前自动扶梯链条的润滑方式有两种：其一，自动润滑系统，如图6-36所示。该系统根据工作环境恶劣的情况在程序里设定使其自动定时定量为自动扶梯的梯级链、主驱动链、扶手驱动链添加润滑油润滑及按周期更换润滑油。其二，手工添加润滑油，如图6-37所示。每月一次由电梯维保人员用毛刷或油枪添加润滑油，但添加更换润滑油不及时就容易造成链条链齿磨损，润滑油的利用率就较差。

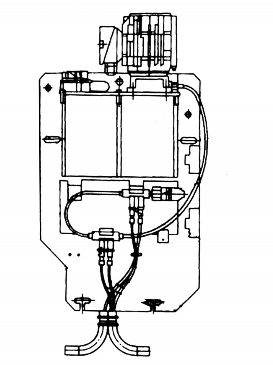

图6-36　自动加油机

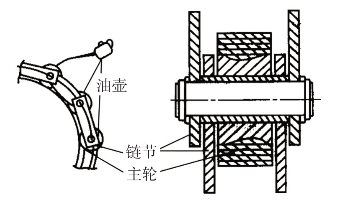

图6-37　手动加油处

【调整】

无作业项目。

【更换易损件】

无作业项目。

6.2.2.5　防灌水保护装置动作可靠（雨季到来之前必须完成）

【清洁】

无作业项目。

【润滑】

无作业项目。

【检查】

1.检查开关机械装置灵活可靠。

2.检查电气开关动作有效。

【调整】

调整机械装置应灵活可靠，电气开关动作后，自动扶梯或自动人行道立即停止运行。

【更换易损件】

机械装置和开关动作不灵敏时应更换。
