标准一：虹吸出图标准统一化，管线，图层均按照天正软件的标准执行，出图深度细致到位。

（1）图层：图层划分明确，雨水斗，管线，文字分别设置，如图2-56、2-57所示。

图2-56　管线图层设置

图2-57　雨水斗与标注图层设置

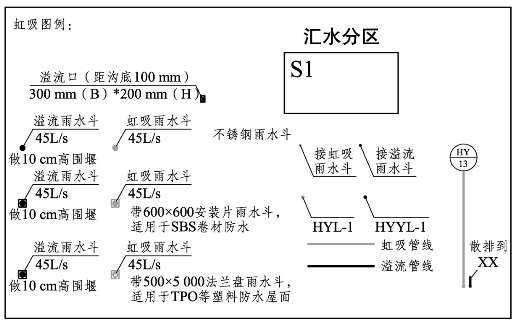

（2）雨水斗：固定样式图块，含虹吸雨水斗及溢流雨水斗，如图2-58所示。

（3）横管管线：采用天正绘图，线宽设置为0.6 mm，颜色区分及管段交叉处理及管线的定位，管线的管径每段标注，如图2-59所示。

图2-58　绘图图例

图2-59　管线示意

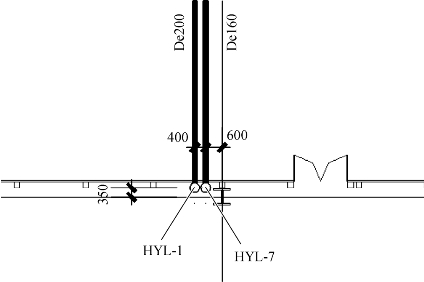

（4）立管的设置原则，标注及定位要准确，如图2-60所示。

（5）出户管：出户管的管径标注，编号及标高要明确，如图2-61、2-62所示。

图2-60　立管绘制示意

图2-61　虹吸出户管线示意

(www.daowen.com)

图2-62　溢流出户管线示意

（6）系统图：对系统图的标高要单独标出明确，包括雨水斗标高，悬吊管标高，检查口标高，出户标高，如图2-63所示。

（7）节点大样图，出图时统一附上，含管道安装及各种雨水斗安装做法。（《屋面HDPE虹吸雨水系统施工标准化图集》中选择）

虹吸雨水斗安装节点；

溢流雨水斗安装节点；

雨水斗下支管和水平悬吊管固定安装大样图（管径小于250 mm时）；

水平悬吊管固定安装大样图（管径大于250 mm时）；

两根管道接入一根管道安装节点大样图；

雨水斗下短管接入水平悬吊管安装大样图；

固定系统示意图；

常规雨水悬吊管及立管系统安装节点；

非常规悬吊管固定节点；

非常规立管固定节点；

防晃支架做法节点；

虹吸雨水管接入雨水井的大样图；

溢流雨水管接入雨水井的大样图。

图2-63　虹吸出户管线示意
