基本公式：

Q=k×S×q溢

k——径流系数，一般取1，有种植及绿化的屋面需和设计师确认后得出；

S——排水区域的汇水面积；

q溢——虹吸排水满足的总暴雨重现期年限的暴雨强度-暴雨重现期正常虹吸年限的暴雨强度（总排水年限一般为50或者100年）。

例：接上例题：若屋面排水总量需满足50年的重现期，求每条天沟的溢流雨水量Q溢。

解：从已知条件可以知道

单面的汇水面积S=1/2×5 000=2 500 m2

Q溢=0.064 3-0.048 3=0.016 0 L/s·m2。

则Q溢=S×q溢=2 500×0.016 0=40 L/s

可根据此值进行雨水斗的分配和溢流口的计算。

溢流形式：溢流系统和溢流口

溢流系统的设置根据以上步骤进行。

溢流雨水斗有三种设置形式：

（1）周围做100 mm围挡，如图2-9、2-10所示。

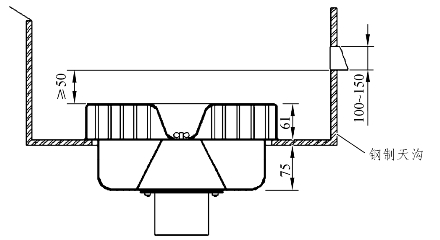

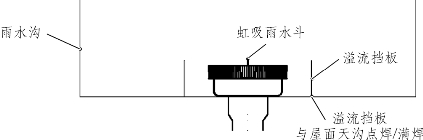

图2-9　溢流围挡做法

图2-10　溢流围挡现场做法

（2）雨水斗局部抬高100 mm，如图2-11、2-12所示。

(www.daowen.com)

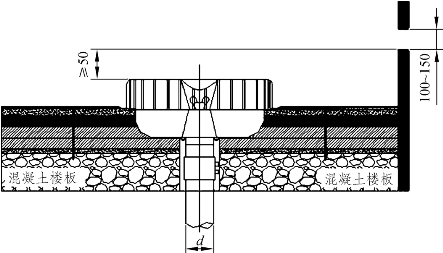

图2-11　溢流抬高做法

图2-12　溢流抬高现场做法

（3）使用吉博力溢流组件抬高雨水斗，如图2-13所示。

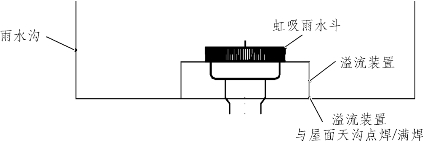

图2-13　溢流组件做法

若不采用溢流系统，可用溢流口解决。

溢流口的计算：

A=25×Q溢

A——溢流口面积，cm2；

Q溢——溢流雨水量，L/s。

则上述例子的溢流口面积为：

A=25×40=1 000 cm2

可自行设置单个溢流口的尺寸，计算个数，如B×H=300 mm×150 mm（溢流口尺寸可根据天沟尺寸与女儿墙高度自行进行组合设计），每个溢流口为450 cm2，则需要3个此种溢流口可满足溢流要求。（溢流口仅为参考数量与尺寸，位置与做法需与设计确定）

溢流口做法如图2-14、2-15所示。

图2-14　侧墙设溢流口

图2-15　天沟一侧设溢流口
