屋面虹吸雨水系统设计计算方法

基本公式:

Q=k×S×q,如图2-5所示。

k——径流系数,一般取1,有种植及绿化的屋面需和设计师确认后得出;

S——排水区域的汇水面积;

q——虹吸雨水暴雨重现期。

图2-5 汇水面积流量示意

q值通过软件查出,如图2-6所示(数据需与设计院确认,或者按照设计院提供公式计算)。

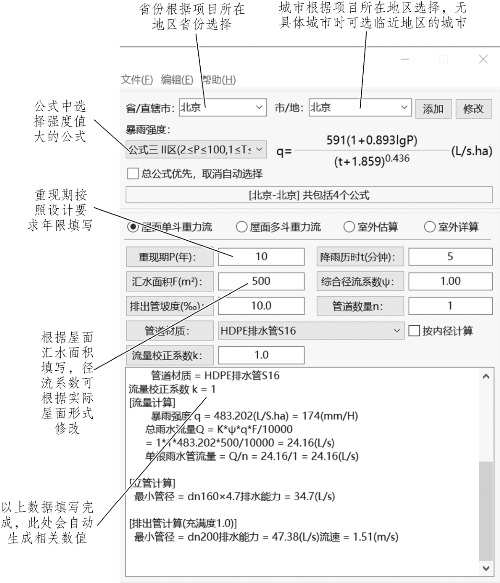

图2-6 暴雨强度查询示意

如:查询北京地区10年与50年的暴雨重现期值,如图2-7、2-8所示。

(www.daowen.com)

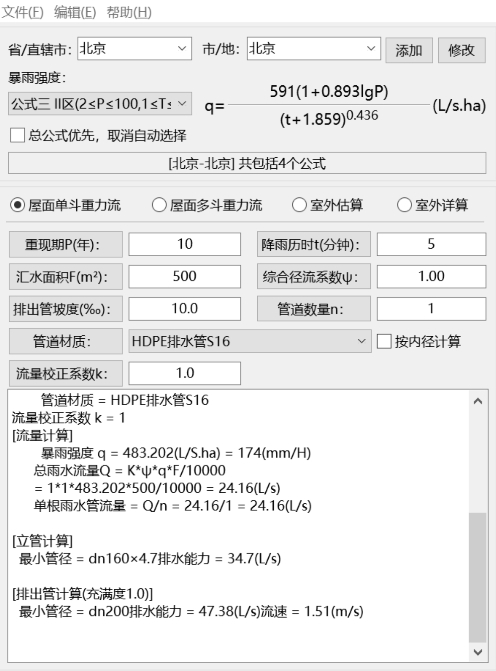

图2-7 北京地区10年暴雨强度查询示意

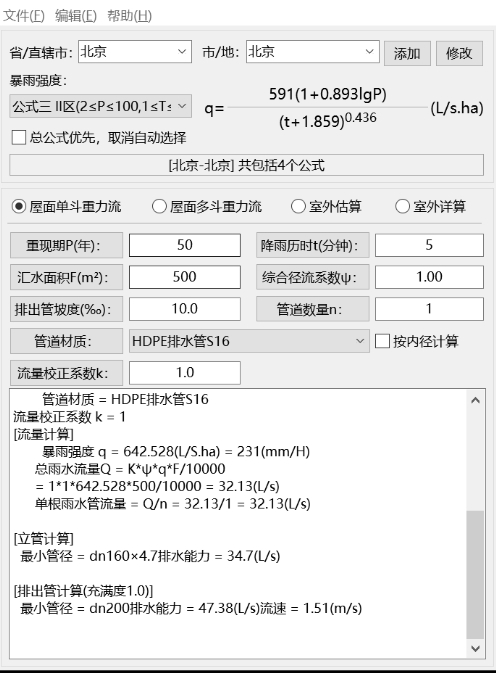

图2-8 北京地区50年暴雨强度查询示意

查的结果为10年483.202 L/(s·hm2),换算为平方米后为0.0483 L/s·m2,50年642.528 L/(s·hm2),换算为平方米后为0.0643 L/s·m2可将此值代入公式计算。

例:北京地区厂房,两条天沟,总汇水面积为5 000 m2,屋面形式为两面坡,天沟为钢天沟,按照10年暴雨重现期计算暴雨强度,请计算每条天沟的雨水流量Q。

解:从已知条件可以知道

单面的汇水面积S=5 000/2=2 500 m2

查得北京10年的暴雨强度值为q=0.048 3L/s·m2

则Q=S×q=2 500×0.048 3=120.75 L/s

可根据此值进行雨水斗的分配。
