1.虹吸雨水排放范围
(每个项目可能只有局部区域需要做虹吸,其他区域设计已考虑其他排水方式,所以设计前需要确认清楚范围。)
2.设计参数
(1)暴雨重现期_______□5年 □10年 □50年 暴雨强度q=_______L/s
(2)溢流重现期_______□5年 □10年 □50年 □100年暴雨强度q=_______L/s
(3)暴雨强度公式:
(我们自己查出来的暴雨强度值可能会与设计院选择的公式不同,所以设计前需要与设计师确实设计参数及暴雨强度公式)
(4)是否乘1.5系数:

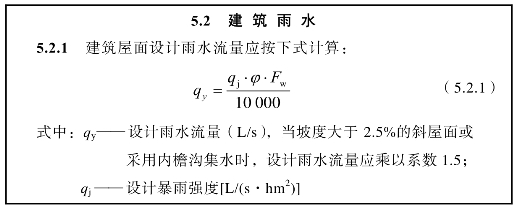

(根据规范要求屋面坡度大于 2.5% 的斜屋面设计雨水量需要乘以1.5系数,但是会大大增加造价,所以一般销售有要求不乘,并且设计院同意的情况下我们可以不乘系数)。规范要求如图2-1所示。
图2-1 规范参数要求
溢流方式:□溢流系统 □溢流口
(溢流系统是指一套单独的排除超出虹吸重现期雨水的系统,溢流口是指在女儿墙或者天沟侧边开设的排除超出虹吸重现期雨水的雨水口,建议能开溢流口尽量开溢流口,可以减少造价。)
径流系数:K=
(雨水径流系数是指一定汇水面积的径流雨水量与降雨量的比值。绿化屋面时,土壤和植被才吸纳部分雨水,故径流系数会小一些,但在项目由于绿化屋面做法方式较多且复杂,有时植被只是装饰,做法不好确定,建议在计算时按1设计,以适应屋面工程改造变化。)
3.图纸要求
给排水平面图(设计基础图)。
建筑平面图(屋面找坡一般会在建筑图上表示所以需要建筑图)。
结构平面图(用来确认管道固定生根点)。
立面图(用来查看屋面高差,计算侧墙面积)。
虹吸屋面做法或天沟大样图(需根据此做法来确认雨水斗选型)。
屋面虹吸平面图、系统图(有些项目方案已经有其他厂家配合过,拿过来原方案合理的情况下我们只需要根据原方案进行调整就可以)。
小市政外线图纸(因虹吸出户管道最终接入市政井,所以需要此图纸,我们才能确认出户管道实际长度)
三维模型(一些复杂屋面,平面图和剖面图很难看出屋面形状,三维模型更直观全面)
4.屋面形式
(1)天沟。
天沟材质:________天沟尺寸:________天沟长度:________
天沟防水:________(TPO或其他形式)天沟伸缩缝情况:________
其他附加信息(如:天沟中部是否有断开,天沟形式的特殊性等)(www.daowen.com)
(2)混凝土屋面。
防水形式:________(SBS或PVC 或其他形式)
其他特殊做法:________
(规范对天沟蓄水容积是有要求的,之所以有这个要求,是为了强调虹吸式屋面雨水系统在虹吸启动过程中,不应出现天沟溢水或者反水事故,所以我们会对天沟尺寸进行校核。我方前期建议天沟尺寸为L×B=600 mm×400 mm(600宽需要满足雨水斗的安装和均匀进水)。——如果我们能确定天沟能和屋面防水等搭接好,比如天沟和屋面之间是完全密封的,再比如混凝土的屋面,保证屋面不会有溢水或者反水的风险,如果现有尺寸不满足校核尺寸,此时屋面可能会有一定的积水,只要屋面能承受这部分的荷载就可以。)规范要求如图2-2所示。
图2-2 规范蓄水容积要求
(一般金属天沟要求每隔30 m设置伸缩缝,所以前期需要跟对方确认天沟中有无设置伸缩缝,以伸缩缝为边界来进行设计。)
5.设计辅助信息
(1)管材 (不锈钢或HDPE)
(2)雨水斗位置及尾管高度。
(此两项需要跟设计确定有没有特殊要求,一般设计会根据净高和其他专业管线来综合排布,所以尾管高度不定,需要跟设计确定,如不确定可暂按1 m设计。)
(3)立管位置。
(立管一般放在承重柱子或管井内,设计会结合项目情况综合考虑立管放置位置,所以需要与对方确认)
(4)管道的空间走向。
(一般按照规范进行设计,与设计确认有无特殊要求即可)
(5)虹吸出户位置及标高________米出户,出户长度按________计算。
(因项目可能后期会有扩建或者因市政管网的设计排出方向有限制,所以需要跟设计确定。出户标高一般按照-1米,长度按照接入市政井的长度计算,无法确认时按照出外墙5米计算。)
(6)溢流出户形式 (散排或接入市政雨水井)位置及标高________米出户,出户长度按________计算。
(规范要求溢流雨水需散排,但是目前也有部分项目设计考虑到建筑的美观等,溢流排出管也接入市政井,高度与长度需要与对方确认,无法确认时散排管道按照地面上 0.2 米,出外墙0.5米设计,接井管道按照-1米标高,长度5米进行设计。)
(7)现场是否预埋套管________套管性质 (柔性套管或刚性套管)
(在我们设计方案时,可能现场已经预留了穿墙套管,而且一般不可再调整,所以需要设计时和对方确定是否需考虑现场预留情况,钢性套管:预留套管大,虹吸出户设计管径小,可对套管内进行封堵;柔性套管:因柔性套管内有橡胶圈与管道紧密连接,故如果出户预留为柔性套管,虹吸出户管设计管径则需与套管大小吻合,不可调整)
备注:
(1)建议溢流按规范做散排。
(2)我公司不建议天沟内有坡度,会影响虹吸系统运行。
(3)其他类型的水,不能排到我们虹吸的屋面(因为管道容积只校核对应暴雨重现期的雨量)。
(4)以下情况可不用做天沟:
① 混凝土屋面,据分水线和坡度形成的汇水分区情况,在低点局部做平放置雨水斗,或屋面找坡形成V型,在V型谷底通常做平,类似于平天沟,均布雨水斗。
② 钢结构屋面带保温材料并且使用防水卷材做屋面防水,屋面表面形成一片式,情况类似混凝土屋面,有女儿墙,同时不上人。
