对于虹吸式屋面雨水排放系统而言，系统的设计是重中之重。

当系统管道内形成虹吸作用时，由于可使用的管道管径不一定恰好是计算所得的管径尺寸，因此管道内部会有很多溶解在水中的小气泡，并不是完全理想化的液态单相的流态。这些微小气泡在流动过程中会逐渐释放，然而这种气水混合流而非气水两相流的流态，仍可以被看作虹吸作用是允许存在的状态，并不影响虹吸作用的形成，也不影响系统的排水能力。但是，有气泡溶解在水中并不意味着管道内存在气团。如果排水管道内，中间部分是气团，沿壁部分是水流，这样就是传统的重力雨水排放系统的管内流态。管道内气团的存在，严重影响虹吸作用时管内满流状态的形成，水流在管道内的充满度相当低，会大大减小系统的排水能力。

所以在实际虹吸情况中，即使管道内充满水，里面还会融入空气，而我公司软件中的数据库，是通过实验室根据不同气水混合情况测试出来的一套独家经验，其中包括流量值、负压值、充满度等等，不仅充分考虑了气水混合流状态，还计算沿程损失，以及局部阻力的损失。软件每年会更新两次，通过数据库层层升级使其计算更符合实际工况。

我们提供系统图（见图1-34）、水力计算说明书（见图1-35）、材料表（见图1-36）。

图1-34　虹吸系统图

注：完整的系统图标高需要包含雨水斗标高、水平悬吊管道标高、检查口标高和出户标高。另外，我公司虹吸雨水系统图还显示了各段管道编号、长度、管径，还有各位置的变径和弯头等。(www.daowen.com)

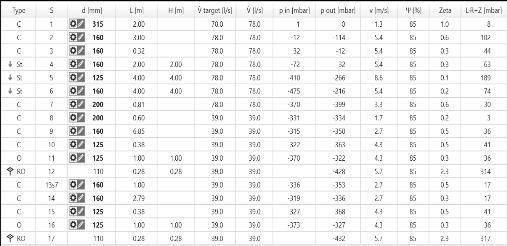

图1-35　虹吸系统水力计算书

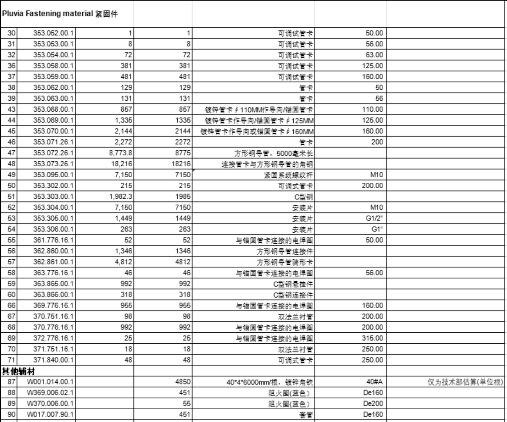

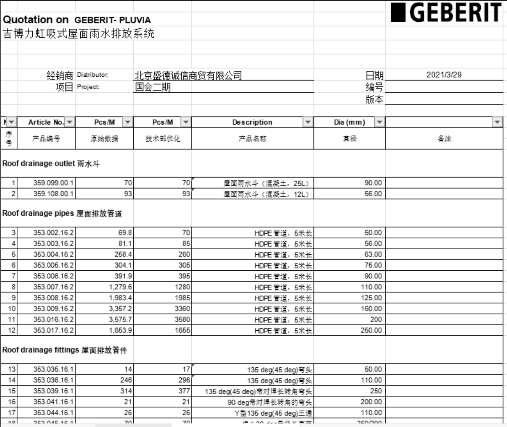

图1-36　虹吸系统材料单

注：虹吸雨水材料单由雨水斗、屋面排放管道及配件、紧固件以及辅材四部分组成。
