屋面虹吸雨水斗系统设计手册:应用历史与配件选择

虹吸式雨水斗是屋面雨水排放系统的始端,也是整个系统的核心之一,主要功能是将雨水整流导入排水系统

1.雨水斗历史概况

雨水斗始于20世纪70年代,有超过45年的应用历史,如图1-14所示。

2.雨水斗组成

塑料雨水斗组成如图1-15所示。

塑料虹吸雨水斗由斗体、格栅罩、出水尾管、防水安装片和反涡流装置等组成。斗体材质采用不锈钢

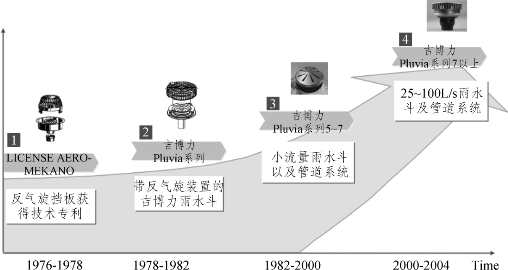

图1-14 雨水斗应用历史

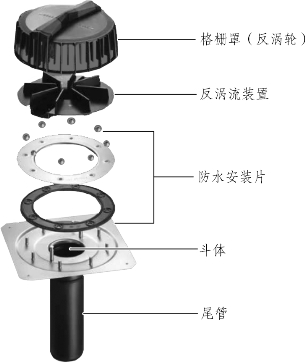

图1-15 塑料雨水斗组成

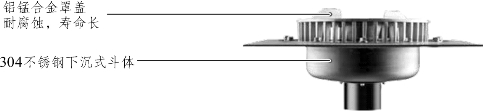

不锈钢雨水斗组成如图1-16所示。

图1-16 不锈钢雨水斗组成

3.斗前水深的概念

斗前水深是指雨水没过虹吸雨水斗而开始形成虹吸雨水的高度。只有当斗前水深达到一定高度时,虹吸现象才会产生。所以小而稳定的斗前水深可以有效减少屋面的雨水积水量,减少负荷,确保屋面安全。如图1-17所示。

雨水斗斗前水深小而稳定的原因:

① 雨水斗斗罩和格栅具有反气旋整流的作用,可以防止雨水系统入口的水流形成漩涡带入空气,影响虹吸的形成。

② 反气旋挡板设置可以让虹吸迅速形成;斗罩反气旋挡板,是虹吸形成非常关键的部件。能减少屋面负荷、保证虹吸效果。

③ 下沉式斗体设计,即使在降雨初期,虹吸流也能很快形成,避免天沟积水。

图1-17 斗前水深

我公司雨水斗斗前水深,如表1-2所示。CECS 183:2015技术规程对斗前水深的规定,如表1-3所示。

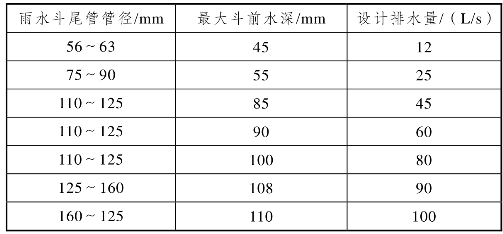

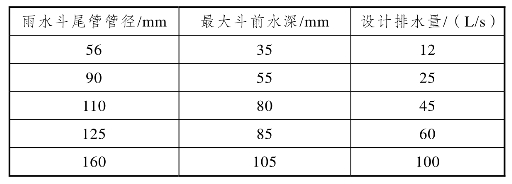

表1-2 我公司雨水斗斗前水深

表1-3 技术规程雨水斗斗前水深

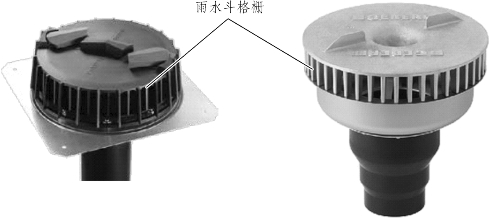

4.雨水斗斗罩及格栅设计

雨水斗的格栅具有整流、过滤垃圾,加强虹吸效果,并能同时拦阻污物保护管路。所以雨水斗的格栅间隙大小设置是否合理就非常关键。间隙太小,管路系统不被堵塞,但格栅周围堆积小垃圾,容易被堵;间隙太大,容易导致大的垃圾进入系统造成管道系统堵塞。格栅间隙、设置方式等均经过多年的水力研究、优化,使之达到最好的排水效果,能做到减少天沟垃圾堆积的同时保证进入系统的垃圾都能被系统的水流带走,避免堵塞管道。如图1-18所示。

图1-18 雨水斗格栅图

5.雨水斗型号分类

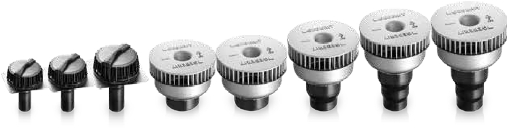

(1)雨水斗型号根据流量大小分类,如图1-19所示。

表1-4提供从9 L到100 L各种流量的雨水斗,可适用于不同面积的建筑。其中9 L/s的同层排水雨水斗,更适用于无法穿越楼板的特殊工况。

图1-19 各流量雨水斗

(2)雨水斗型号根据屋面防水形式大小分类

主要产品应用见表1-5。(*为进口,其余为国产)

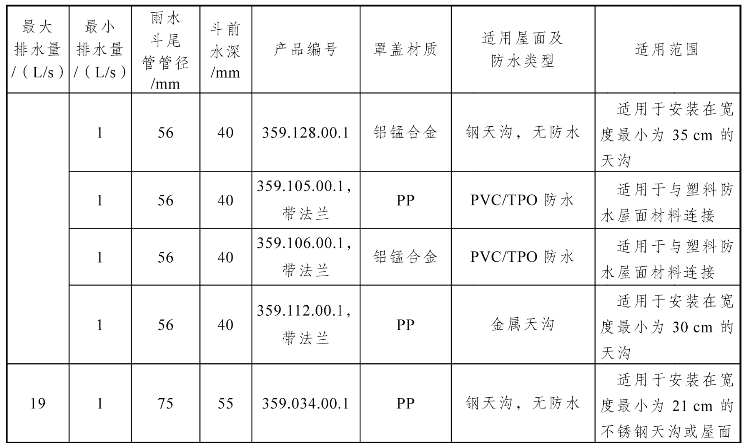

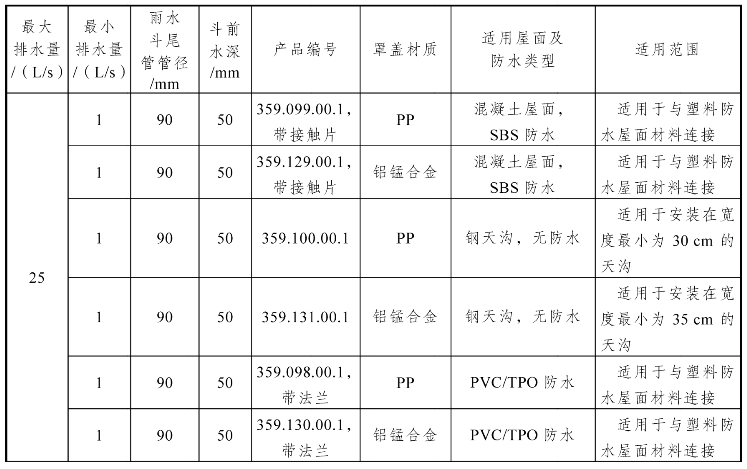

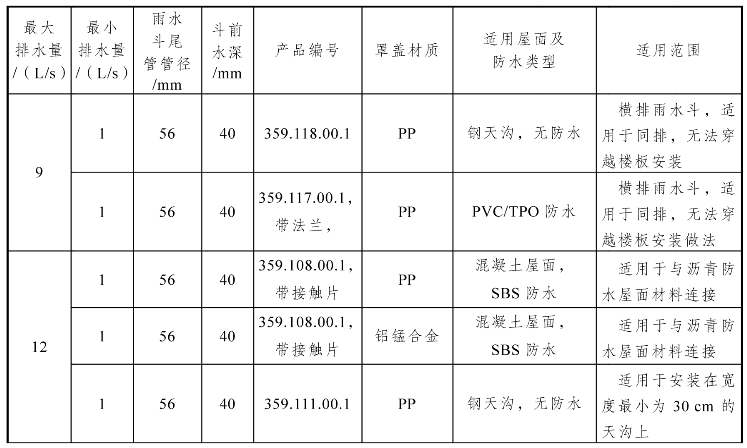

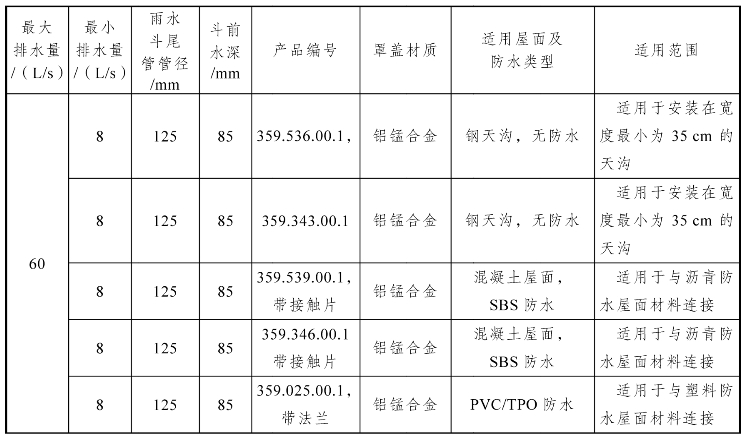

表1-4 9-100L/s流量的雨水斗

续表

续表

续表

续表

续表

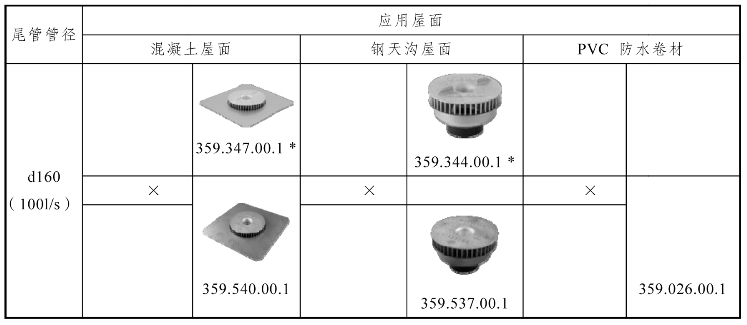

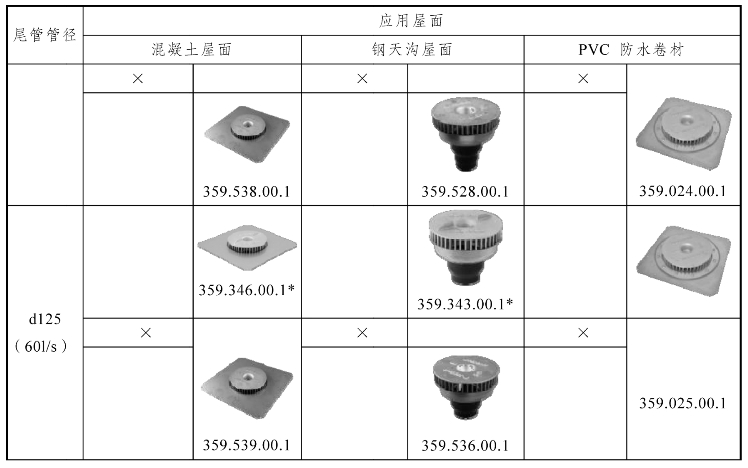

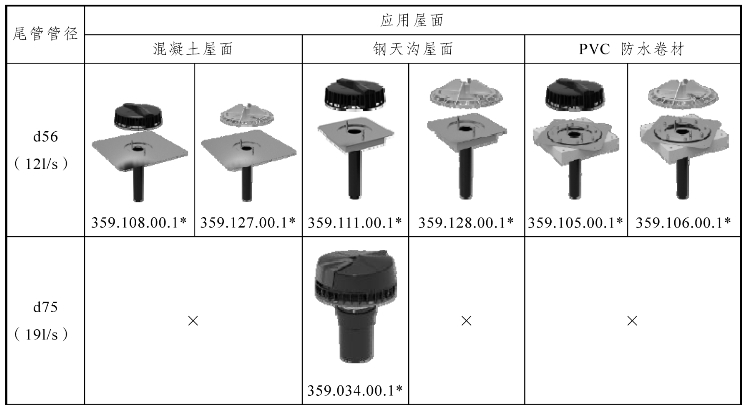

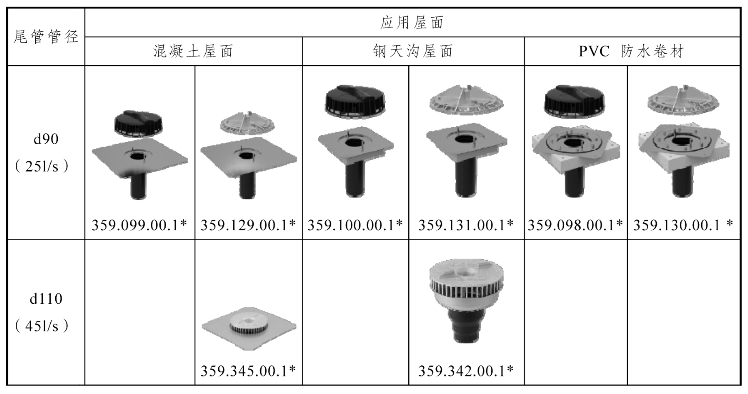

表1-5 主要产品应用

续表

续表

续表

① 不锈钢天沟雨水斗安装大样。

屋面天沟为不锈钢材质,采用不锈钢虹吸雨水斗(见图1-20),斗体直接与钢天沟进行焊接(见图1-21)。(www.daowen.com)

图1-20 不锈钢虹吸雨水斗

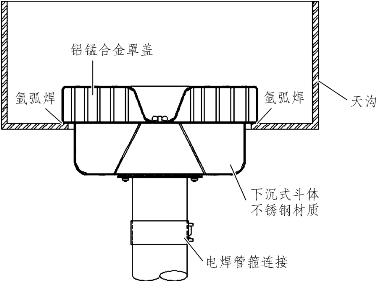

图1-21 不锈钢雨水斗与钢天沟焊接安装

② 混凝土屋面的SBS防水。

屋顶为混凝土结构。

屋面采用沥青防水:采用不锈钢接触片虹吸雨水斗(见图1-22),安装片进行打毛,与屋面沥青进行搭接(见1-23)。

图1-22 不锈钢接触片虹吸雨水斗

图1-23 沥青屋面安装做法

③ 柔性屋面防水材质。

屋面采用其他防水材料如PVC、张拉膜等,则采用带用于屋面防水的法兰虹吸雨水斗(见图1-24)。

当屋面为特殊材质,如玻璃钢天沟、铝合金天沟时,可采用法兰雨水斗与其连接(见图1-25)。

图1-24 法兰虹吸雨水斗

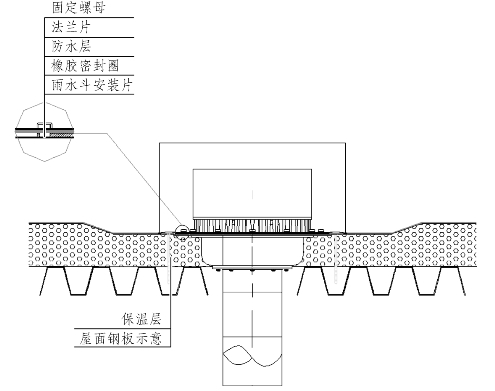

图1-25 柔性屋面安装做法

6.雨水斗特殊配件

面对一些特殊的环境需求,拥有多种雨水斗配件供选择:溢流装置、消音装置、加热装置、雨水斗承重装置等。

(1)溢流装置。

无须抬高屋面,只需直接替换雨水斗罩盖即可。12/25 L的雨水斗可选配成品的溢流装置,德系精工,令施工更加便捷(见图1-26)。

图1-26 溢流装置

产品编号:359.114.00.1 适用范围:尾管为De56的雨水斗(12L)

产品编号:359.036.00.1 适用范围:尾管为De75的雨水斗(19L)

产品编号:359.101.00.1 适用范围:尾管为De90的雨水斗(25L)

(2)特殊场合的静音装置。

在特殊区域如音乐厅、手术室、会议厅等,可选用12 L雨水斗的静音装置,能有效降低水流噪声,降低噪声40%以上(见图1-27)。

图1-27 静音装置

产品编号:359.126.00.1

适用范围:尾管为De56的雨水斗(12L)

(3)加热装置。

寒冷地区,可选配有融雪功能的加热环,防止冰冻造成系统失效(见图1-28)。

图1-28 加热装置

产品编号:359.971.00.1

适用范围:尾管为De56的雨水斗(12L)

(4)承重装置。

在需要上人、上车或有承重要求的屋顶,可选配300 kg或1500 kg 虹吸雨水承重装置(见图1-29)。

图1-29 承重装置

产品编号:359.971.00.1

适用范围:尾管为De56的雨水斗(12L)

7.配件选用(*为进口,其余为国产)

配件选用见表1-6。

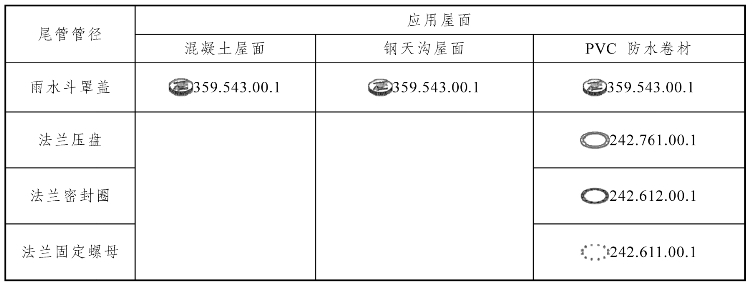

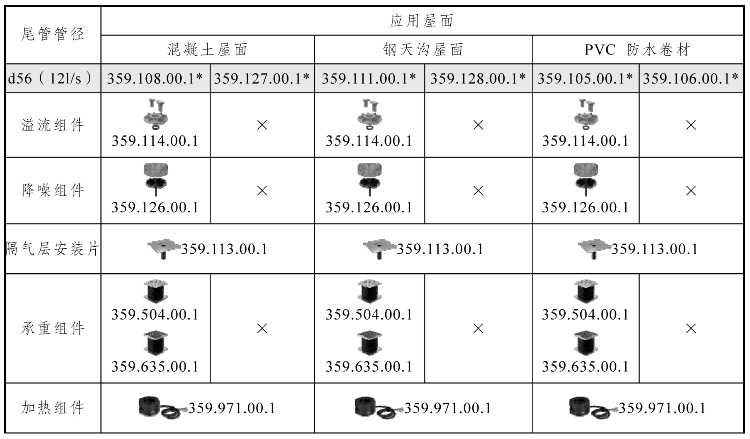

表1-6 配件选用表

续表

续表

续表

续表
