发动机盖又称引擎盖,在发动机舱的上面,两个翼子板之间,用于保护发动机免受灰尘和水汽的污染,阻隔发动机噪声,如图4-55~图4-58所示。发动机盖通常是由冷轧金属板构成的,现在也有些发动机盖是铝制、玻璃纤维和塑料材质的。它通常由外板和内板组成,内、外板沿着外沿点焊在一起。在发动机盖面板前沿的下部装有一个定位螺栓或锁扣,它在发动机盖关闭时与锁栓啮合。对于大多数乘用车,发动机盖锁栓装在散热器支架上。从车内扳动一下发动机盖开启拉索就可以使锁扣从锁栓上松开。发动机盖上还装有一个安全闩,它的作用是在锁栓突然无法正常锁住锁扣时防止发动机盖打开。发动机盖通过两个铰链安装在前围板或内挡泥板衬板上。在发动机盖打开时,有些铰链利用弹簧或扭杆将它保持在开启位置,有些则通过一根单独的支撑杆来保持发动机盖的开启。大多数发动机盖的底部还有一个隔垫,它是由玻璃纤维制成,用于隔绝发动机噪声,同时保护发动机盖面板及其油漆不受发动机舱高温的损坏。发动机盖上还有多种饰条、装饰件、冲压进气口、标签等。

发动机盖如果被撞出皱褶则很难矫直,因为它是一个双层面板结构。

发动机盖的拆卸和更换工时包含拆卸和更换发动机盖的时间、拆卸和安装发动机盖隔垫的时间以及调整对齐发动机盖铰链的时间(如果发动机盖没有损坏,而只是被挤压偏离定位,则只需0.5工时用来重新调整对齐)。另外还可能包含锁扣和隔板的拆装,发动机盖锁栓、安全闩、开启拉索、铰链和饰条的拆装。锁扣、锁栓和安全闩属于安全件,如果损坏则必须更换,而不应维修。开启拉索如果损坏也应当更换。若铰链只受到轻微的损坏可以进行维修,但如果铰链弯曲或变形较大就应当予以更换。

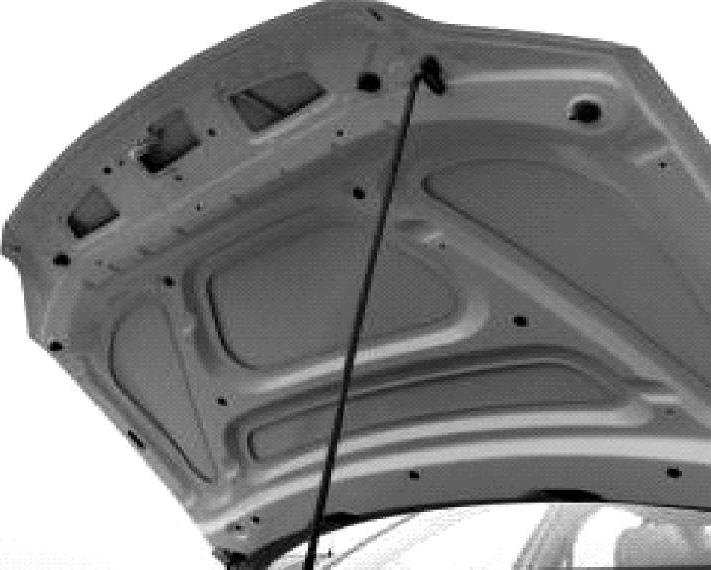

图4-55 发动机盖双层面板结构

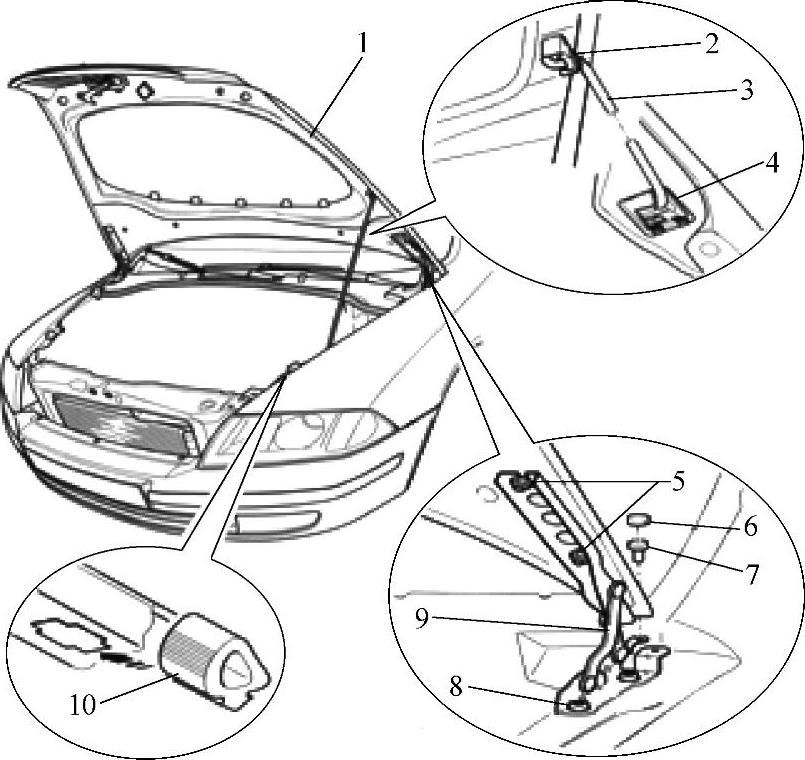

图4-56 发动机盖部件

1—发动机盖 2—橡胶轴承 3—支撑杆 4—支撑杆座 5—螺栓 6—饰盖 7—缓冲挡块 8—螺栓 9—铰链 10—导向件(www.daowen.com)

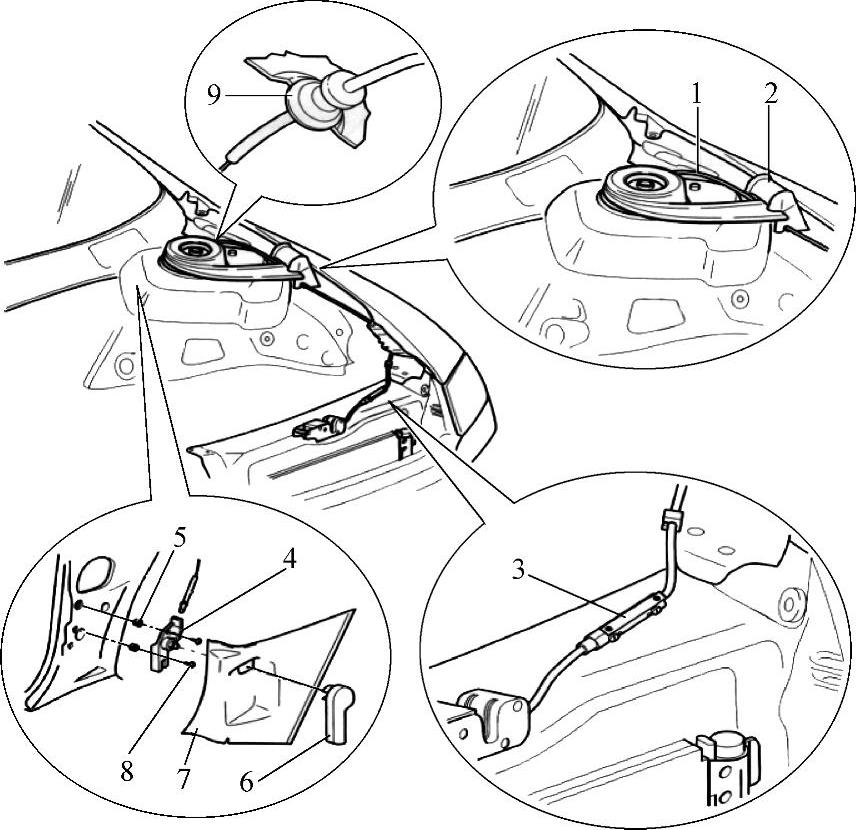

图4-57 发动机盖开启部件

1—钢丝绳 2—塞子 3—钢丝绳耦合装置 4—垫片 5—螺母 6—开启把手 7—A柱内饰板 8—螺栓 9—橡胶套管

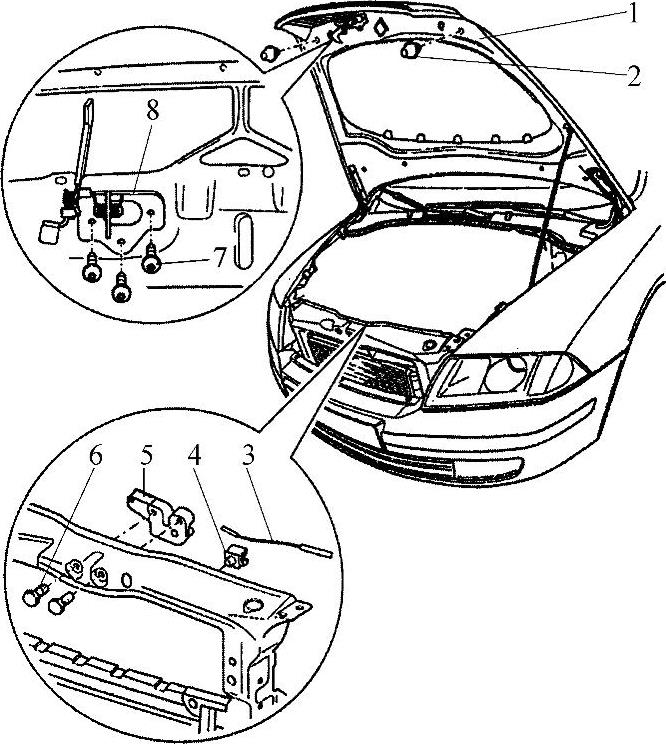

图4-58 发动机盖锁止部件

1—发动机盖 2—缓冲挡块 3—钢丝绳 4—夹子 5—发动机盖锁 6、7—螺栓 8—安全钩

发动机盖饰条的构成材料有镀铬模铸钢、不锈钢、铝、塑料或橡胶等。在当今流线形车辆上,这种饰条已经不再像以前的车型那样常用,最常见的应用是在发动机盖的后沿有一个后部饰条,还有一种常见的饰条就是在发动机盖的中部饰条。有些车型可能在发动机盖的前沿也有饰条。前部饰条可能是一整条,也可能是三条(中部、左侧、右侧)。多片式饰条如果损坏只需更换损坏的部分。定损时注意不要忽略了发动机盖的装饰件、标签、条纹胶带、徽标、排放控制标签和密封件。定损单中应包含这些零件的更换工时。当然,发动机盖面板的喷漆工时也应当考虑。
