君越轿车无巡航功能原因解析

时间:2023-09-21 理论教育 版权反馈
【摘要】:一辆上海通用别克君越轿车,VIN为LSGWT52X17S077××××××,行驶里程为5.8万km。用户抱怨车辆没有巡航功能。可以看出君越轿车的巡航系统比较简单,整个系统简化成了一个巡航控制开关,驾驶人只需通过操作开关发出指令,发动机控制模块根据各条件参数判断是否启用巡航功能,如果条件符合,则控制电子节气门保持所需车速。君越轿车的高配车除在变速杆处配备有加/减档开关外,转向盘上也配置了加/减档开关。

君越轿车无巡航功能原因解析

一辆上海通用别克君越轿车,VIN为LSGWT52X17S077××××××,行驶里程为5.8万km。用户抱怨车辆没有巡航功能。

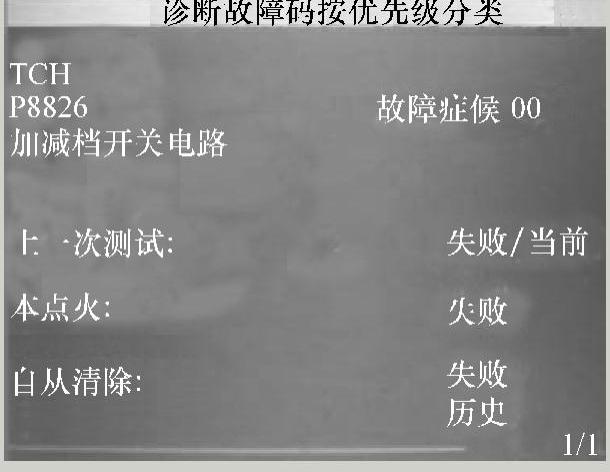

图5-22 加减档开关电路故障码

驾驶车辆进行路试,证实车辆无巡航功能。试车时还发现车辆没有手动驾驶模式,变速杆挂M位时,仪表上的黄色指示灯M不亮,显示的仍然是D位。使用TECH2读取故障码,故障码显示P0826加减档开关电路,如图5-22所示。尝试删除DTC后,起动发动机,当变速杆移出P位时,自动变速器控制模块(TCM)内立刻出现故障码P0826,说明加/减档开关电路的确存在当前故障,必须排除。

查看巡航系统电路,如图5-23所示。可以看出君越轿车的巡航系统比较简单,整个系统简化成了一个巡航控制开关,驾驶人只需通过操作开关发出指令,发动机控制模块(ECM)根据各条件参数判断是否启用巡航功能,如果条件符合,则控制电子节气门保持所需车速。通过查看相关电路,可以得知巡航控制开关由1539号线供电,电压为12V,熔丝由仪表熔断器盒的2A熔丝提供。按照常理检查了一下熔丝,发现熔丝已经熔断了,插上备用熔丝,有火花出现,说明线路存在搭铁故障,需要排除。在巡航控制开关部位仔细检查没有搭铁故障点,但1539号线上确实存在搭铁故障。仔细查看2A熔丝的供电线路,发现线路存在分支,标号也是1539,去向为转向盘控制。君越轿车的高配车除在变速杆处配备有加/减档开关外,转向盘上也配置了加/减档开关。这时,通过诊断仪读取的故障码也可以理解了,该熔丝也给加/减档开关供电。

检查转向盘上的加/减档开关及线路,发现位于气囊下部的线束有磨破搭铁的部位,如图5-24所示。重新包扎线束,试车后故障排除。(www.daowen.com)


图5-23 定速巡航系统电路

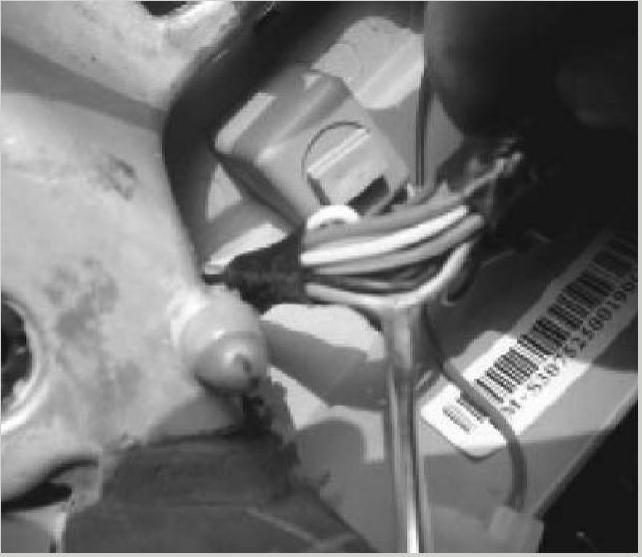

图5-24 加/减档开关线路破损
