一辆2006款上海大众波罗（POLO）劲情轿车，该车每次早晨起动车辆后，车内下部会无规律地传出“嗒嗒”声，当车辆达到正常工作温度后，响声消失。

试车起动，确定声音来自驾驶人侧仪表台下面的中央网络控制单元，异响声持续了约15min。此异响声应该是中央网络控制单元内的继电器吸合声。该车中央网络控制单元控制着多种用电器，包括喇叭、刮水器、中控门锁、电动车窗玻璃升降器、车外后视镜和加热装置、后风窗玻璃加热装置及遥控器等。先检查后风窗玻璃加热装置及车外后视镜加热装置，断开了后风窗玻璃加热控制开关的线路插头，待车辆降温后，试车异响声依旧，表明故障不在此段线路上；继续断开车外后视镜加热开关的插头T6x/1（图4-11），待车辆降温后，试车发现异响声消失了，看来问题就出在此段线路上。

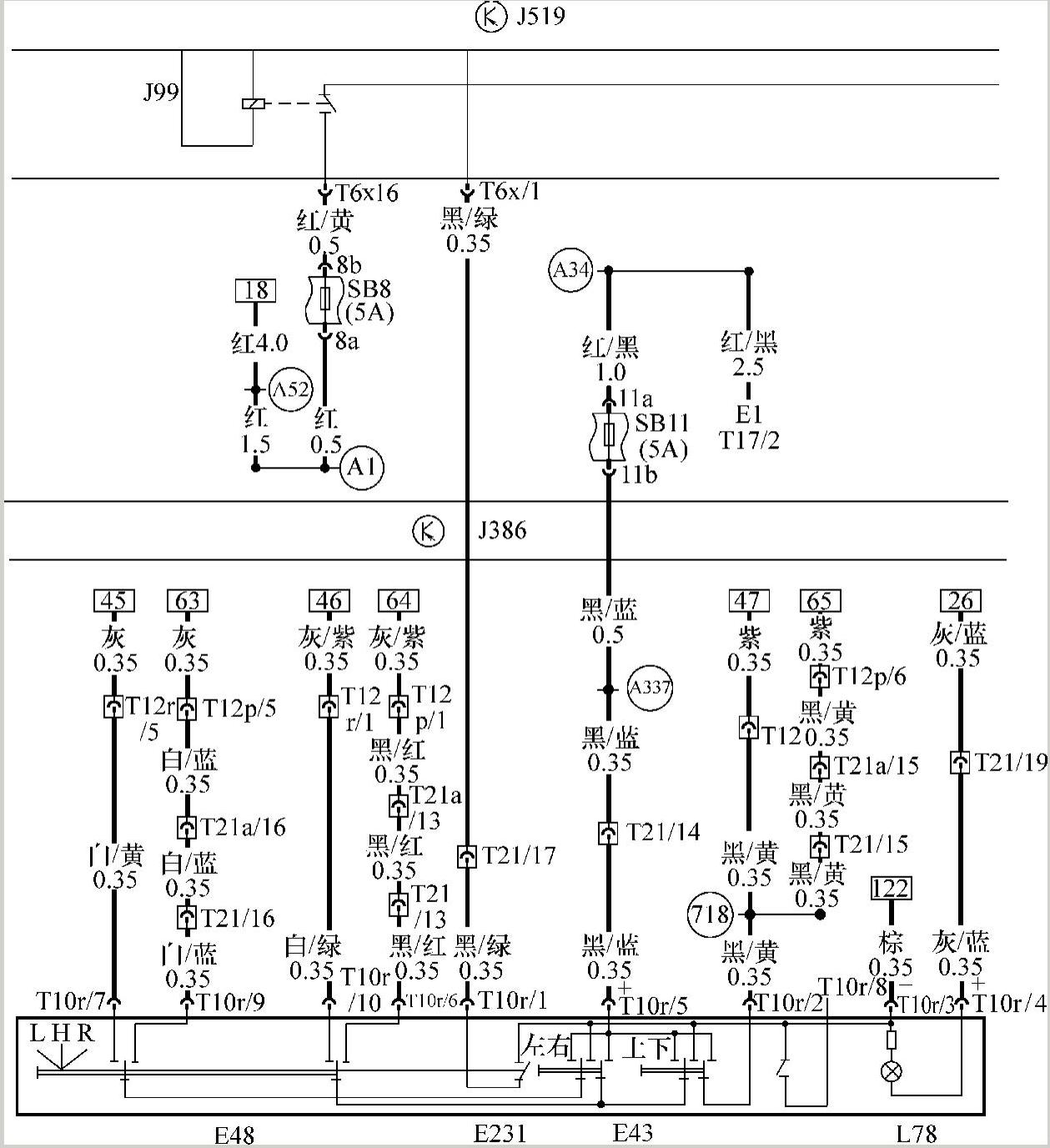

图4-11 可加热车外后视镜相关控制电路

E1—车灯开关（在仪表板左侧中部） E43—驾驶人侧车外后视镜调节开关 E48—驾驶人侧车外后视镜调节转换开关 E231—驾驶人侧车外后视镜加热开关 J99—可加热车外后视镜继电器（在车载网络控制单元内） J386—驾驶人侧车门控制单元 J519—车载网络控制单元（在仪表板左侧下方） L78—车外后视镜调节开关照明灯(www.daowen.com)

试着拔下驾驶人侧车门内饰板上的车外后视镜调节旋钮（图4-12），同时安装好中央网络控制单元上的插头T10r/1，等待冷车后继续试车。待车辆降温后，试车故障没有出现。在反复拆卸后视镜调整按钮期间，发现只要插头略微受力，车厢底部就会传来“嗒嗒”的异响声。可以肯定故障点就在车外后视镜调节按钮上。在更换驾驶人侧车外后视镜调整按钮后，试车故障排除。

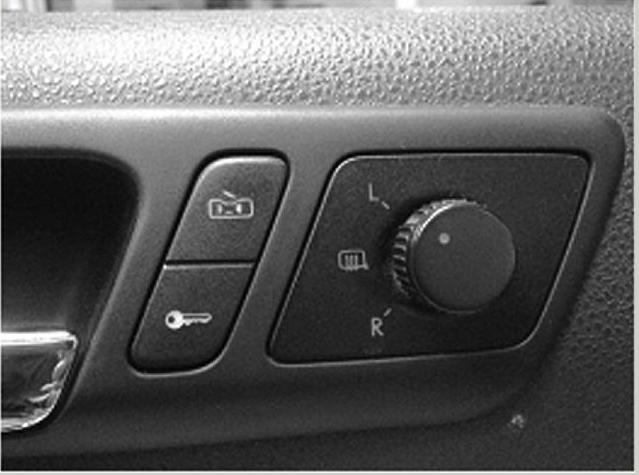

图4-12 车外后视镜调节旋钮
