蒙迪欧轿车仪表反应慢、空调工作异常的原因分析

时间:2023-09-21 理论教育 版权反馈
【摘要】:一辆2004款长安福特蒙迪欧2.0L轿车,搭载了直列4缸发动机和4速自动变速器,另外还配置了6碟CD娱乐系统和全自动空调系统,行驶里程为8.7万km。检查空调控制模块的两个熔丝F65和F76与搭铁G204,均正常。会不会是组合仪表反应慢导致空调系统紊乱了呢?直接给连接器C500的端子5供12V电压,发现组合仪表和音响均可正常工作,检查空调,发现空调也可正常工作,由此确定该车故障原因为中央接线盒损坏。

蒙迪欧轿车仪表反应慢、空调工作异常的原因分析

一辆2004款长安福特蒙迪欧2.0L轿车,搭载了直列4缸发动机和4速自动变速器,另外还配置了6碟CD娱乐系统和全自动空调系统,行驶里程为8.7万km。该车在接通点火开关或起动发动机后,组合仪表上的两个液晶显示屏要等待3min左右(正常应为2s)才有显示,同时空调出风口有时出暖风、有时出冷风,且风向无法调节。

接车后,经过仔细检查发现故障现象确实如驾驶人所述,同时还发现音响系统打不开。询问驾驶人得知,组合仪表出现反应慢的故障后音响系统就打不开了。经分析,推断可能的故障原因有:组合仪表供电、搭铁及控制线路故障,或者组合仪表内部故障;空调控制模块供电、搭铁及控制线路故障,或者空调控制面板内部故障;音响系统供电、搭铁及控制线路故障。

由于时间的关系,驾驶人要求先把空调系统维修好,组合仪表和音响系统可暂不维修。连接IDS,没有发现故障码。检查空调控制模块的两个熔丝F65和F76与搭铁G204,均正常。检查空调控制面板到混合风门电动机和模式风门电动机的线路,均导通。手动调节冷、暖模式和风向,同时用电灯仔细观察混合风门电动机和模式风门电动机的转轴,发现两个转轴均不动,更换电动机后试车,故障依旧。会不会是组合仪表反应慢导致空调系统紊乱了呢?带着这个疑问,决定先把组合仪表反应慢的故障维修好。对与组合仪表相关的熔丝F21、F75、F76、F69和F63进行检测。接通点火开关,测量各熔丝两端的电压,均为12V;测量插接器C449供电端子22上的电压,无电压。拔下熔丝F69,发现该熔丝座已腐蚀(图3-80),熔丝已不能与中央接线盒侧的下端接触。查看电路图(图3-81)发现,组合仪表和音响共用熔丝F69。直接给连接器C500的端子5供12V电压,发现组合仪表和音响均可正常工作,检查空调,发现空调也可正常工作,由此确定该车故障原因为中央接线盒损坏。更换中央接线盒后试车,故障排除。

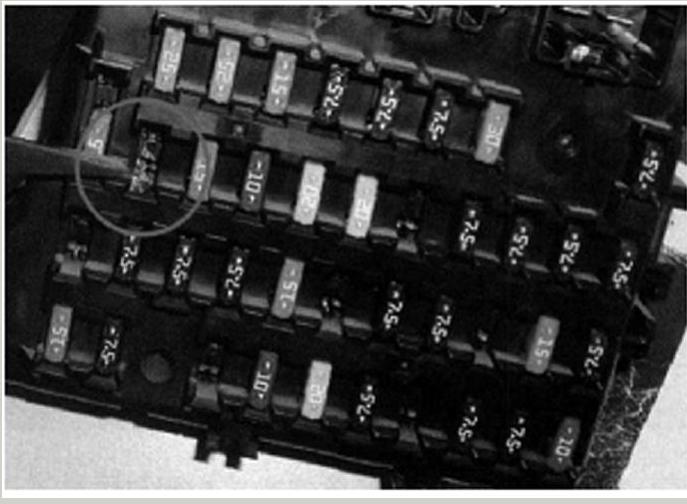

图3-80 腐蚀的F69熔丝座的位置(www.daowen.com)

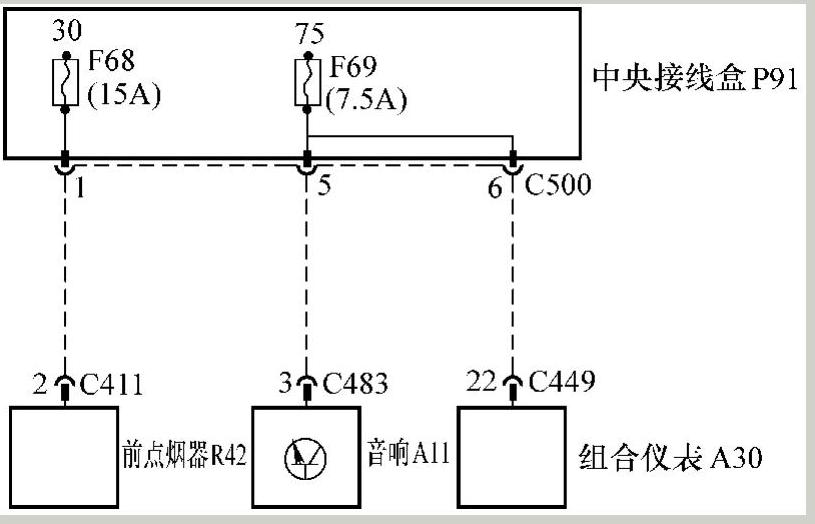

图3-81 组合仪表和音响的电路

虽然组合仪表和空调系统之间没有直接的联系,但是两者均在高速CAN上,有时候会间接地产生相互影响。在本案例中,组合仪表因缺少一项供电而不能正常工作,从而问接地使空调系统也不能正常工作。
