一辆长安福特蒙迪欧轿车，自动空调控制面板无显示，鼓风机不工作。

该车装备有自动空调，电路如图3-77所示，拔下空调熔丝F65、熔丝F76和熔丝F93，检查都正常。打开点火开关，用万用表电压档测量熔丝F65有12.3V电压，熔丝F93有12.1V电压，熔丝F76无电压。从电路图上可以看出，当打开点火开关时，熔丝F76上必须要有12V电源，于是拔下熔丝F76，打开点火开关，从熔丝F76端子B加上一个12V电源，打开空调开关，此时空调控制面板指示正常，起动着车后，压缩机、冷凝器、散热器风扇都能正常工作。此时可以证明熔丝F76后面的线路都正常。插回熔丝F76，鼓风机在低速档时能工作，但高速档时立刻就会熔断。

更换熔丝F76后打开鼓风机时瞬间又会熔断。再仔细观察电路图发现，原车电路鼓风机的熔丝为F6，于是在熔丝F76端子A加12V电源，空调系统完全恢复正常（因7.5A的熔丝不能满足鼓风电动机的需要）。接下来检查鼓风机继电器的工作情况，从中央连接盒上找到暖气鼓风机继电器K4，开闭点火开关感觉此继电器吸合正常，更换继电器，故障依旧。

用万用表电压档测量熔丝F6有12.2V电压，拔下暖气鼓风机继电器K4，测量继电器座上端子5无12V电压，接着测量熔丝F6到继电器座端子5的电阻为无穷大。于是从熔丝F6到端子5重新引一根线，打开点火开关后空调控制面板还是没有显示，测量打开点火开关时熔丝F76上只有1.9V电压，拔下K4，测量K4继电器座端子3到熔丝F76的电阻为1760kΩ，证明中央连接盒出了问题。由于中央连接盒价格较贵，因其他系统工作正常，驾驶人要求改线路。更改的线路为在原供电线路的基础上加一个外接继电器，如图3-77中粗虚线所示，至此，故障排除。汽车电气方面的故障，有时很简单，只要认真分析、查看电路的走向，平时多看相关的电路图，问题都会迎刃而解。(www.daowen.com)

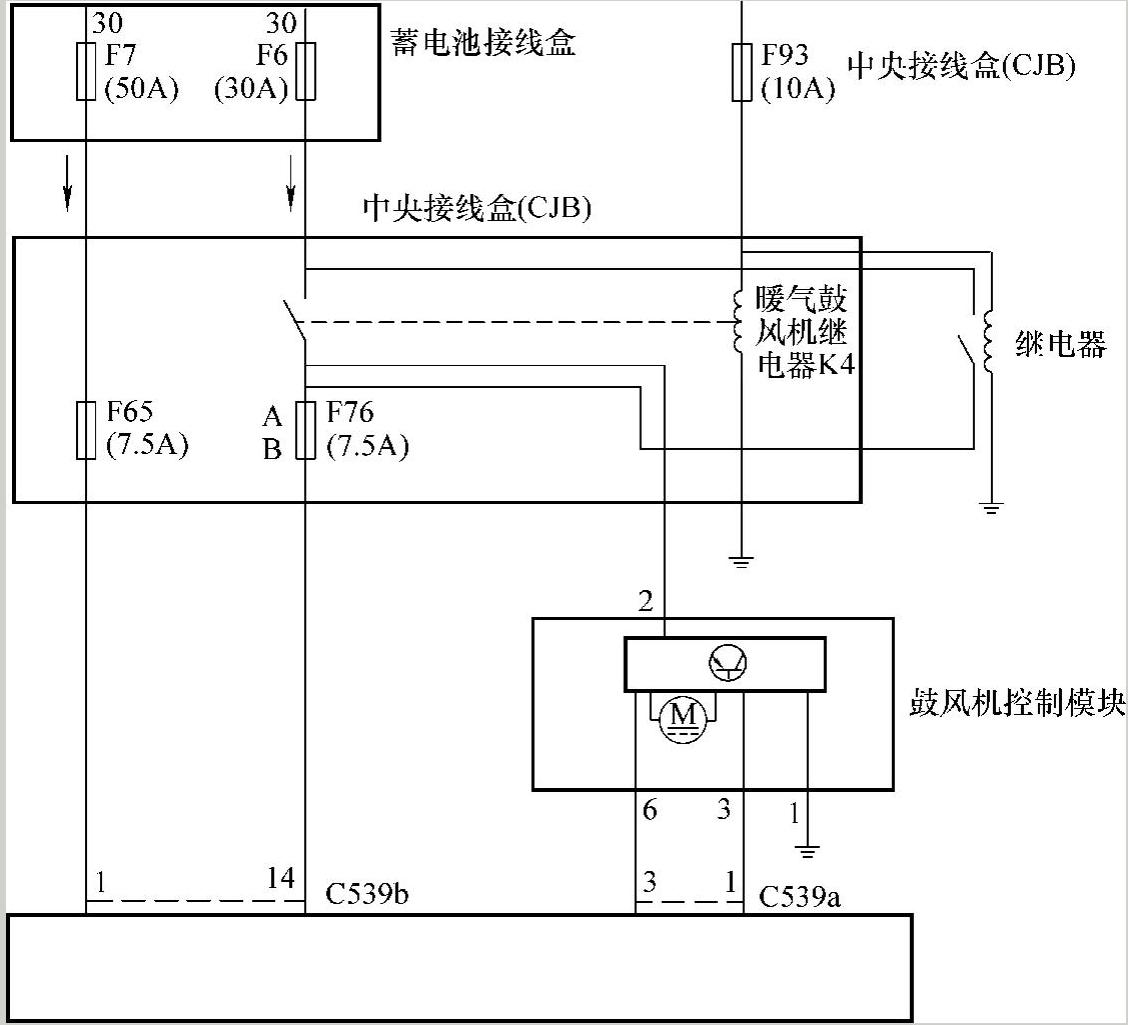

图3-77 空调系统电路（手工绘制，仅供参考）
