一辆2007款一汽丰田皇冠GRS182L轿车，刚打开空调，空调系统正常，但工作3～5min后就停止工作，空调控制面板上不再显示目标温度，A/C指示灯熄灭，导航屏幕显示“请检查空调连接情况”（图3-63），且空调控制面板有明显的发热现象。

接车后，对故障现象进行确认。起动空调，空调系统无反应，等待10min左右，除雾指示灯闪烁几次并熄灭（说明空调系统由于断电进行初始化），此时再起动空调，系统可以正常工作，但工作3～5min后故障再次出现。

使用IT-Ⅱ读取故障，显示无故障码存储。这样只能根据维修手册提示逐步进行检查。当拆下空调放大器时，发现空调放大器非常热（图3-64），根据故障表现和导航空调控制面板有明显发热现象，初步判定为空调放大器有问题。于是把故障车辆的空调放大器安装到同型号的车辆上，结果空调工作正常，说明空调放大器没有故障。

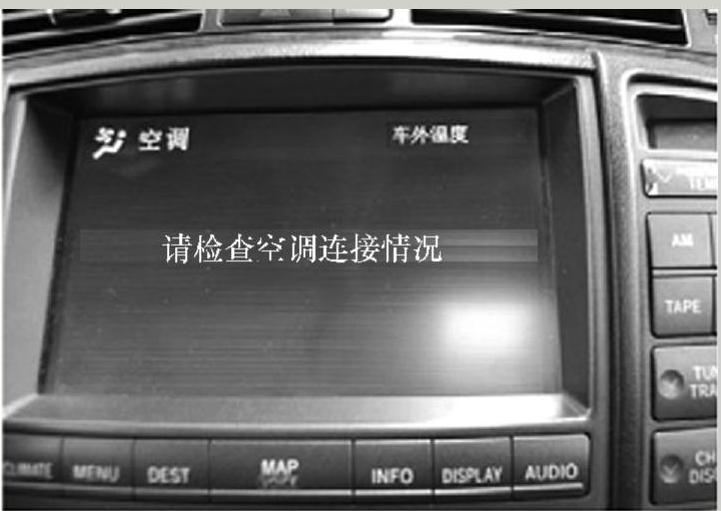

图3-63 空调故障时界面显示

图3-64 空调放大器线路板因过热局部已经发黄(www.daowen.com)

根据维修经验，空调放大器发热多是内部或外部短路造成的，空调放大器替换到其他车辆上正常，外围线路故障的可能性大。于是检查与空调放大器连接的线路：放大器电源电路正常；与日照传感器、车外温度传感器、车内温度传感器连接线路正常。在检查到压力开关时，发现压力开关端子1与空调放大器端子26导通，压力开关端子3与空调放大器端子38导通，这与维修手册上空调压力开关电路（图3-65）不符。仔细检查空调压力开关电路，发现压力开关线束重新连接过。打开胶布，发现空调压力传感器的线路错位连接（图3-66）。根据电路图将空调压力传感器的端子1和空调放大器的端子38连接，将空调压力传感器的端子3和空调放大器的端子26连接后，起动空调，空调控制面板显示正常、制冷效果良好，再也没有出现间歇性停机的现象，故障彻底解决。

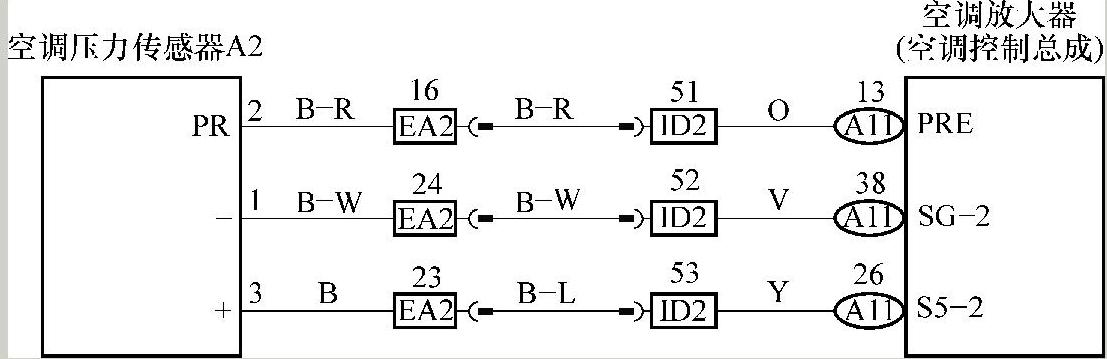

图3-65 空调压力开关电路

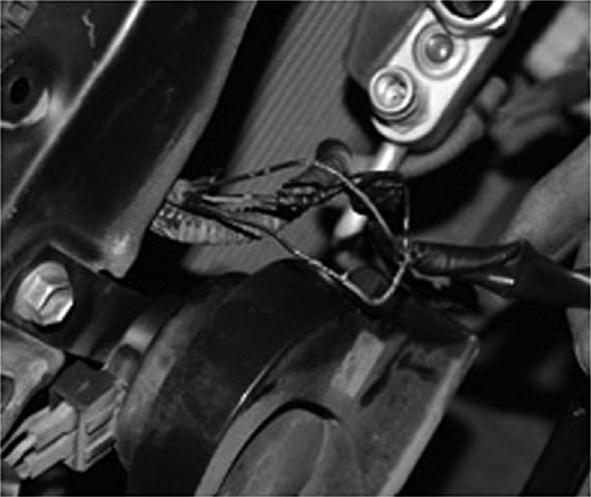

图3-66 接错的导线

由于该车发生前部事故后未到正规维修站进行维修，操作人员疏忽导致线束接反，造成空调出现非常规性故障。空调停机的原因应是导线接反，导致空调放大器内部短路而使温度过高，进而使空调放大器进入高温保护模式停止空调系统工作；等温度下降后，空调放大器继续工作，所以呈现间歇性故障。
