一辆雪佛兰科鲁兹轿车，行驶里程为8523km，VIN为LSGPC52U9AF××××××，空调鼓风机不出风。

试车发现按空调控制面板上所有的开关或旋钮均没有反应，连接GDS2+MDI检查暖风、通风与空调系统控制模块K33，设置故障码U1510——LIN总线1与装置0失去通信。装置0是指暖风、通风与空调系统控制装置，也就是空调控制面板S34。

暖风、通风与空调系统控制模块通过低速GM LAN总线与其他控制模块通信（控制电路如图3-47所示），它保持并控制期望的鼓风机、空气温度和空气分配设置。蓄电池正极电压电路向暖风、通风与空调系统控制模块提供用于保持活性存储器的电源。如果蓄电池正极电压电路断电，则所有暖风、通风与空调系统故障码和设置将从保持活性存储器中擦除。

(www.daowen.com)

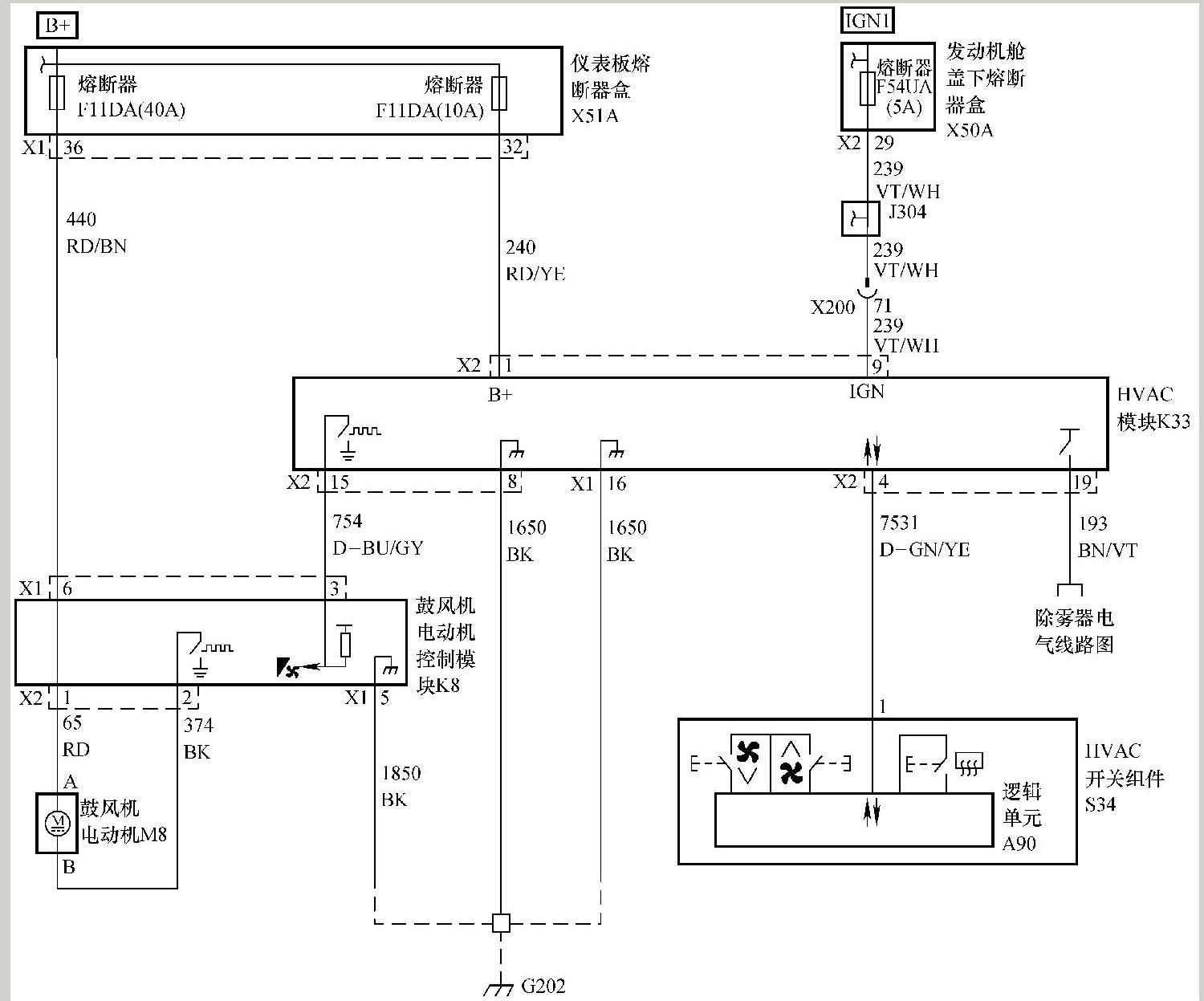

图3-47 暖风、通风与空调系统控制模块控制电路

暖风、通风与空调系统控制装置包括用来控制暖风、通风与空调系统功能的所有开关，操作人员所选数值通过一根LIN总线传送到暖风、通风与空调系统控制模块。串行数据通过局域互联网(LIN)单线网络电路总线在主控制模块和特定的子系统内其他控制模块之间进行传输。如果在局域互联网总线网络上的任何控制模块之间丢失了串行数据通信，将会设置相对不通信控制模块的不通信代码。

根据故障码和工作原理分析，可能的故障原因有：①暖风、通风与空调系统控制装置电源线或搭铁线异常；②LIN1总线线路问题；③暖风、通风与空调系统控制装置内部损坏。检查暖风、通风与空调系统控制装置电源线、搭铁线及LIN总线正常，拆开暖风、通风与空调系统控制装置壳体检查，发现内部有明显进水氧化的痕迹，可能是驾驶人在贴太阳膜或喝饮料时不慎流入液体了。更换暖风、通风与空调系统控制模块（空调控制面板S34）后故障排除。
