200问:轻松解决君越轿车后鼓风机电气故障

一辆2008款君越2.4L轿车,行驶里程为180km,驾驶室内的中央扶手箱靠近副驾驶人侧座椅靠背处曾有烟冒出。

在驾驶室内的确闻到有电线外皮烧焦的味道,初步怀疑有线路短路或过载。对中央扶手箱周围进行外观检查,并没有发现有线路被烧的现象。在验证空调功能时,发现后空调控制面板不能调节后部出风量,而其他功能一切正常。根据这个现象,怀疑是后风机出现了故障,而且后部出风口的位置与驾驶人描述的冒烟位置接近,焦煳味在后出风口处最浓烈。


图3-43 空调系统部分电路

拆卸中央扶手箱和后空调地板控制台,后鼓风机位于中央仪表板正下方。打开后鼓风机开关,并没有感觉到鼓风机在运转。参考如图3-43所示的空调系统部分电路,在后鼓风机的两根供电线(红色电源线985和黑色搭铁线986)之间跨接了试灯,试灯发亮,这说明供电正常。测量后鼓风机电阻,电阻为无穷大,正常的电动机电阻非常小,接近或小于1Ω,看来后鼓风机电动机内部已经断路,而且鼓风机的焦煳味非常明显,且扇叶转动有涩滞。看来鼓风机已经坏了,冒烟和焦煳味应该就是鼓风机发出的。(www.daowen.com)

进一步检查后,发现鼓风机的供电即使在空调关闭或点火开关关闭的状态下也在继续,也就是说如果换上新的鼓风机,鼓风机也会常转不止,直到蓄电池电量耗尽。这是为什么呢?查看相关电路图得知,君越轿车的自动空调系统是CJ2型自动空调,左右温度双驱,前后风速和模式双驱。前、后鼓风机的风速都是由线性控制单元(鼓风机控制单元)控制的,后控制面板通过二级串行数据总线与前控制面板相连,后鼓风机控制单元和后模式执行器与前控制面板相连。后控制面板的操作指令(模式、温度和风速)通过串行数据总线到达前控制面板,再由前控制面板控制执行部件(模式执行器、温度执行器和鼓风机控制单元等)执行。由相关电路图可知,后鼓风机控制单元的端子C是电源,由发动机舱内25号熔丝(30A)提供常电源,端子A是控制单元的搭铁线,端子B是来自前控制面板(空调控制单元)的控制线,端子D是后鼓风机通过后鼓风机控制单元的搭铁线,端子E是后鼓风机控制单元输出至鼓风机的电源线。拔掉后鼓风机控制单元的线束插头,后鼓风机的供电消失,看来是后鼓风机控制单元内部出了故障。按照相关电路图进行分析,后鼓风机控制单元根据控制端(端子B)的信号采用PWM方式控制鼓风机搭铁端。由此可见,后鼓风机的搭铁输出与后鼓风机控制单元的搭铁电路短路了。

测量后鼓风机控制单元的端子C(电源线)和端子A(搭铁线)正常,端子B(控制线)的电压见表3-3,也是正常的。看来鼓风机控制单元也已经损坏。由于暂时没有配件,向厂家订货,后鼓风机、后鼓风机控制单元以及风道为总成,一起提供。更换后鼓风机控制单元和后鼓风机、后部出风控制恢复正常。

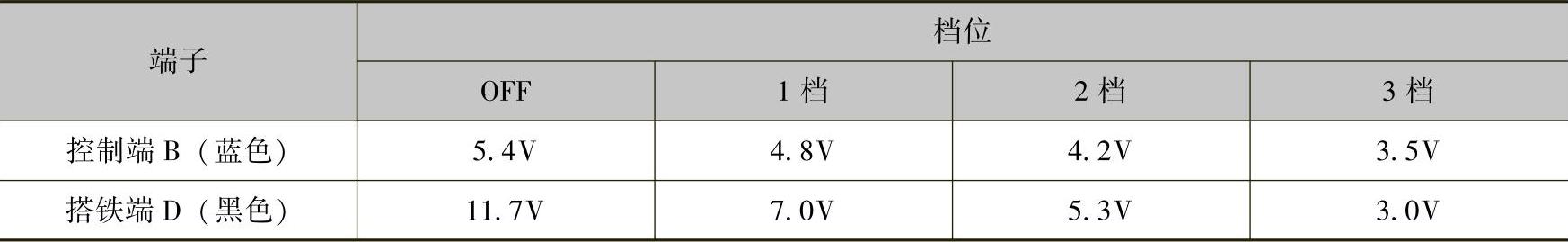

表3-3 后鼓风机控制单元电压参数
