速腾1.4T轿车空调不工作:解决技巧一览

时间:2023-09-21 理论教育 版权反馈
【摘要】:一辆一汽大众速腾1.4T轿车,驾驶人在汽车维修店进行首次保养时反映该车有时空调控制面板无显示,打开示廓灯时控制面板上的显示屏幕也不亮。图3-25 空调系统数据读取数据流,空调控制单元J255没有发出空调开启信号,下一步检测空调部分输入信号。测量J255到空调N28的线路连接及搭铁都在正常范围内。由于该车更换过空调控制单元J255,怀疑是空调控制单元J255与原车的不匹配。修改发动机ECU编码后故障排除。

速腾1.4T轿车空调不工作:解决技巧一览

一辆一汽大众速腾1.4T轿车,驾驶人在汽车维修店进行首次保养时反映该车有时空调控制面板(即控制单元)无显示,打开示廓灯时控制面板上的显示屏幕也不亮。经过简单处理并进行跟踪后,怀疑是控制单元故障,更换过控制单元,近期反映空调吹出来的是自然风。

首先排除人为操作问题,诊断仪检测一切正常。接上空调压力表显示系统压力为600kPa,压力是正常的。开启空调,利用VCDS检测08空调系统,显示数据如图3-25所示。

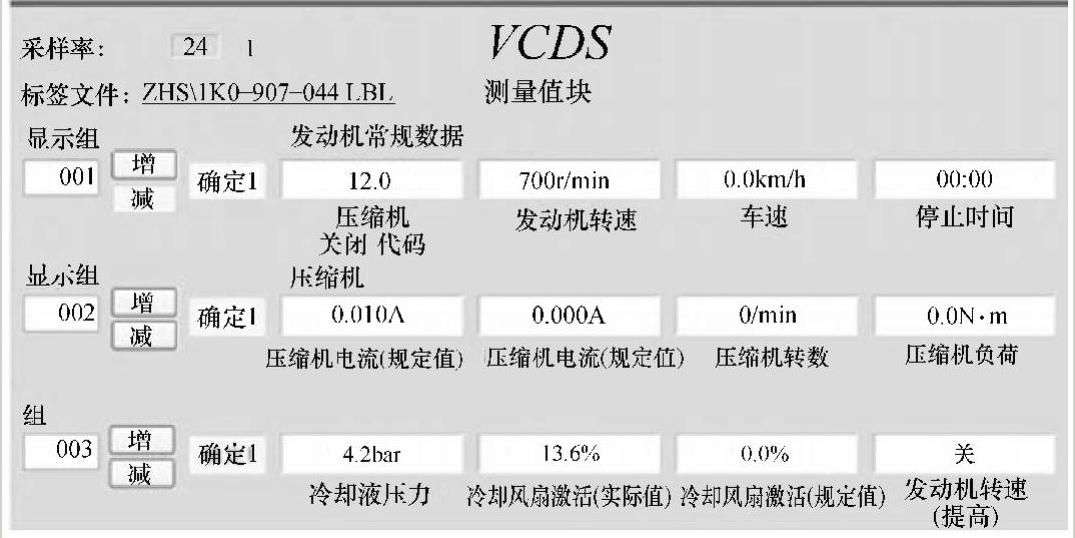

图3-25 空调系统数据

读取数据流,空调控制单元J255没有发出空调开启信号,下一步检测空调部分输入信号。空调供电,熔丝SC16正常,测量J255的端子T20/16是接16号熔丝的,供电也正常。打开点火开关,测量端子T20/20脚15供电、G65的供电、搭铁,都正常的。测量J255到空调N28的线路连接及搭铁都在正常范围内。而且控制单元的其他翻板电动机与空调不工作没有关系。由于该车更换过空调控制单元J255,怀疑是空调控制单元J255与原车的不匹配。调换同车型、同型号空调控制单元试车,替换压力传感器G65等,故障依旧。

分析其数据流状态,发现08空调001组1区数据为空调关闭代码,查阅相关资料得出,1区:空调压缩机状态含义(发动机起动后4s)。说明:0为空调(A/C)开关处于ON位置;1为管路压力低;2为管路压力高;5为点火开关处于ON位置,A/C开关处于ON位置,发动机转速为0r/min;6为在ECON模式下,处于暖风状态;7为空调(A/C)开关处于OFF位置;12为急加速状态、发动机起动状态;13为电压低;18为加速后松加速踏板;12即发动机处于起动状态。检测发动机起动时空调控制单元是否接收到卸荷继电器断电指令,检测结果正常。(www.daowen.com)

当对比发动机ECU的备件及编码(图3-26)发现,两个同型号、同配置的发动机ECU编码竟然不一样。当把故障车的编码改成71后,开启空调一切正常。由于该车装备的是手动变速器,故发动机ECU编码编错了,对其他系统的影响不大。此例故障是由于出厂时把发动机ECU编码编错了而引起的。修改发动机ECU编码后故障排除。

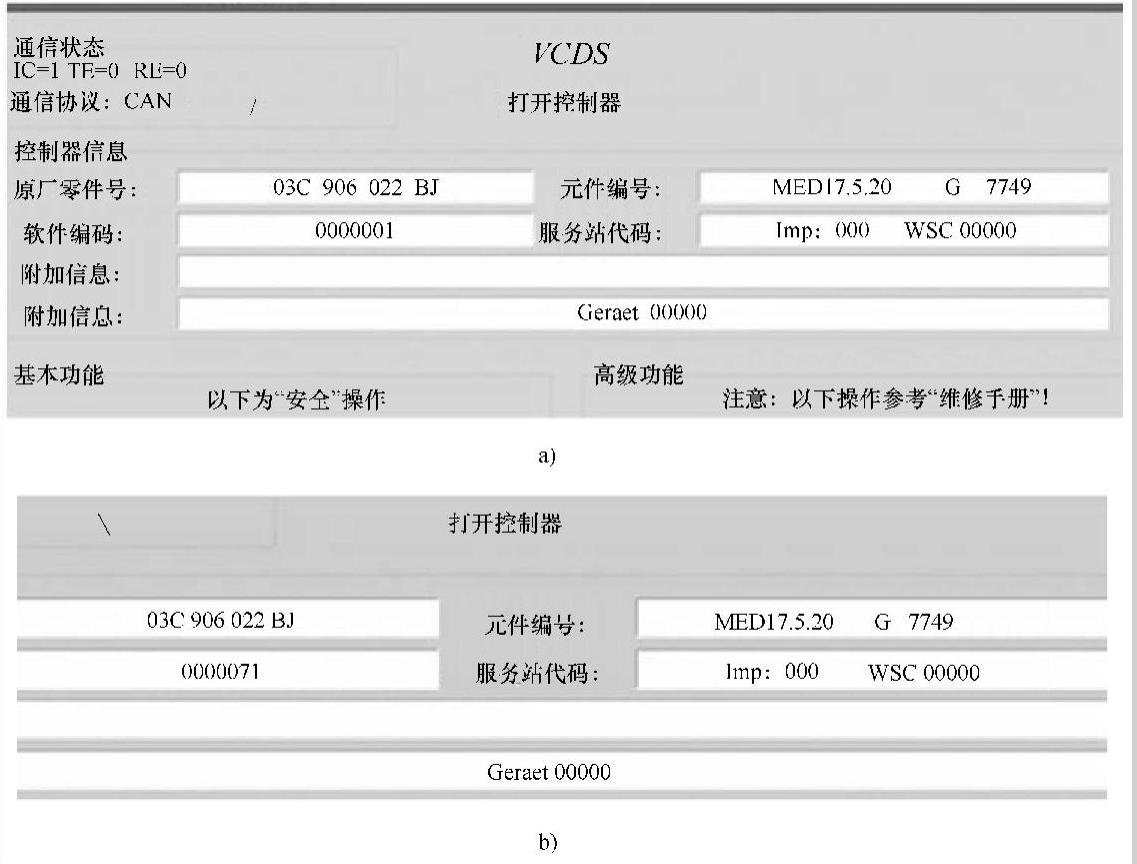

图3-26 发动机ECU编码

a)故障车辆 b)正常车辆
