一辆2009款一汽大众迈腾2.0T轿车,配备了自动变速器(A/T),底盘号为LFV3A23C393××××××,行驶里程为1.4万km,空调不制冷。
用专用检测设备VAS 5051进行检测,空调系统有一故障记忆——空调压缩机激活断路/对正极短路,静态。数据流中空调压缩机关闭代码为16,压缩机实际电流为0.125A;压缩机转速在怠速时为1000r/min,且随加速而变化;压缩机负荷为1N·m。
压缩机的工作条件取决于与压缩机关闭代码相关的各项内容,除硬件的相应关系外还有数据总线信息的传递、逻辑控制等问题。该车故障码为静态,说明空调系统可能实际存在线路断路或短路,空调压缩机电磁阀N280损坏的概率比较大。空调控制单元J255根据所需温度、车外与车内温度、蒸发器温度以及制冷剂压力的变化,空调控制单元对空调压缩机电磁阀N280的占空比进行控制,控制斜盘倾斜位置改变,从而决定了排量以及产生的制冷量输出。在制冷功能被关闭后,多楔带仍驱动压缩机连续运转,制冷剂流量相应地降低至2%。空调压缩机电磁阀N280安装在压缩机后部,并用一个弹簧锁止垫圈固定。它是压缩机内高、低压与曲轴箱压力之间的接口,并且是免离合操作的先决条件。通过控制这几种压力对斜盘进行调节。脉宽调制(PWM)电压信号驱动该调节阀中的一个挺杆,电压作用的持续时间决定了调整量(图3-17)。

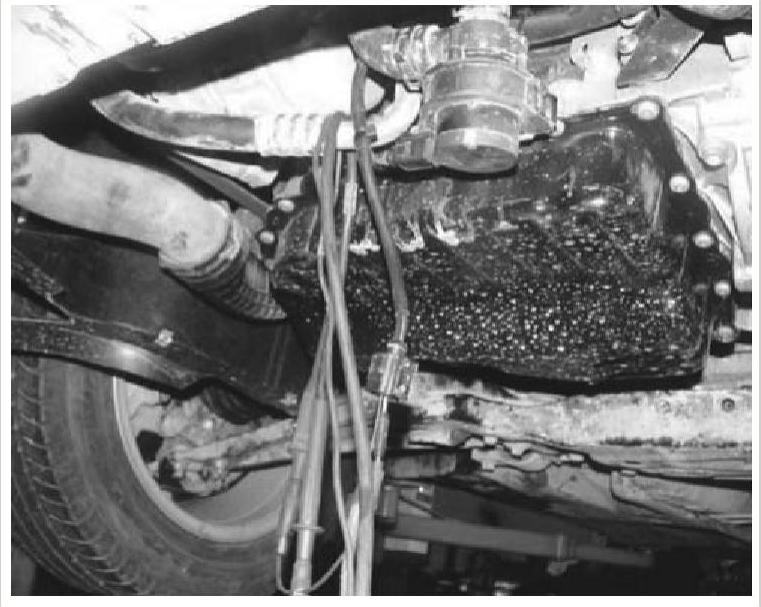

图3-17 易插错的插头(www.daowen.com)
在数据流中,压缩机正常工作电流应在0.6~0.8A之间,压缩机负荷在6~8N·m范围内。而该车实际数值非常小,说明空调压缩机电磁阀N280没有执行空调控制单元的指令。检测空调压缩机电磁阀N280插头没有控制信号,仔细观察发现空调压缩机电磁阀N280插接器与冷却液循环泵插接器插反(图3-18)。该车因插接器插反而导致空调压缩机电磁阀N280无法以500Hz的通断频率对压缩机内部阀门进行控制,从而使压缩机高压腔和压缩机曲轴箱相通,高压腔压力和曲轴箱压力达到平衡而不制冷。将空调压缩机电磁阀N280插接器与冷却液循环泵插接器正确安装,故障码消除、数据流正常,制冷效果良好。
虽然故障简单,但压缩机实际电流为0.125A,压缩机转速在怠速时为1000r/min,且随加速而变化,压缩机负荷为1N·m等现象不容易理解。压缩机负荷值由发动机ECU计算出来,并发送到空调控制单元。根据资料查询可知,汽车压缩机负荷的计算是个非常复杂的过程,运算方式取决于内部数学建模。因此,数据流中出现相应的变化属于正常现象,这点可做了解,不必深入研究。由于变频压缩机常转,其转速、转矩、电流和车内、外温度传感器的读数基本符合实际情况,其最重要的判断依据应该以压缩机关闭代码为主,若非及时检测空调压缩机电磁阀N280,差点误判压缩机故障。因为在判断故障所在位置时往往依据的是对数据流中的数据判断,而该车压缩机实际电流为0.125A~0.150A,压缩机转速在怠速时为1000r/min,且随加速而变化,压缩机负荷为1~2N·m等方面的现象不容易理解,所以会引导误判。总结本次维修,应加强以下几个方面:数据流要结合故障码及压缩机关闭代码综合分析;现代电路维修不但要会熟练掌握维修工具,更要注重看不见的逻辑控制原理,仅以断路或短路的维修方法简单进行维修不行。

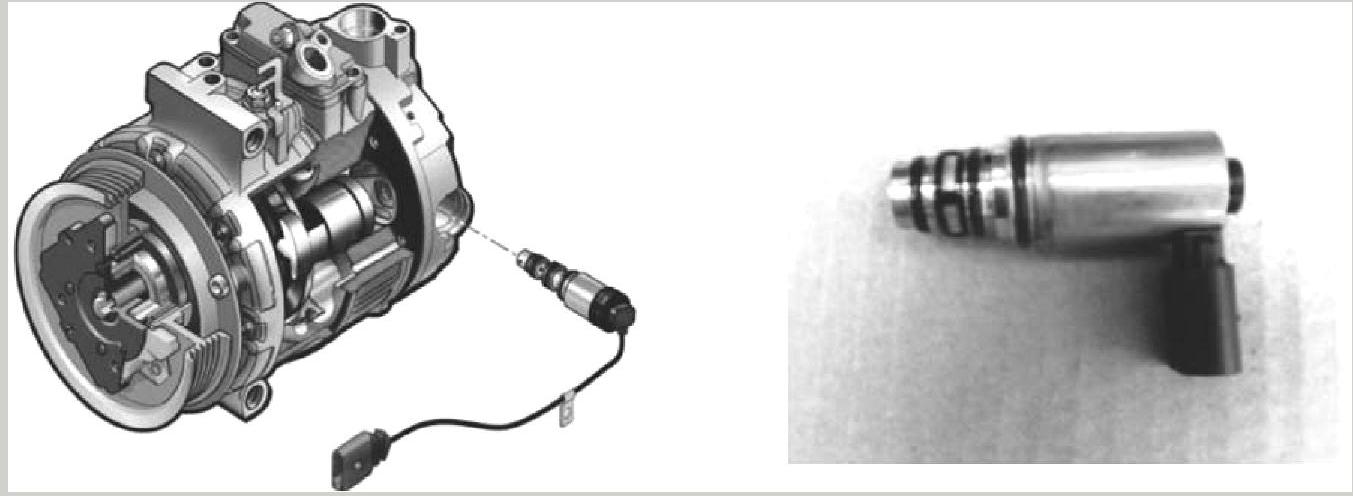

图3-18 空调压缩机电磁阀N280的安装位置及实物图
