一辆2003款宝马E53 X5 SUV，装备了M62型发动机。据驾驶人反映，将该车的空调设定为暖风，约半小时后仍然没有暖风吹出，此故障不是经常出现。

首先着车怠速运转，打开空调暖风后可以正常工作，20min后故障现象也没有出现。连接宝马专用故障诊断仪GT1，查看空调系统没有故障信息存储，读取数据流也没有发现问题。

该车装备有自动恒温空调系统（IHKA），下面先简要了解空调系统的主要组成部件。

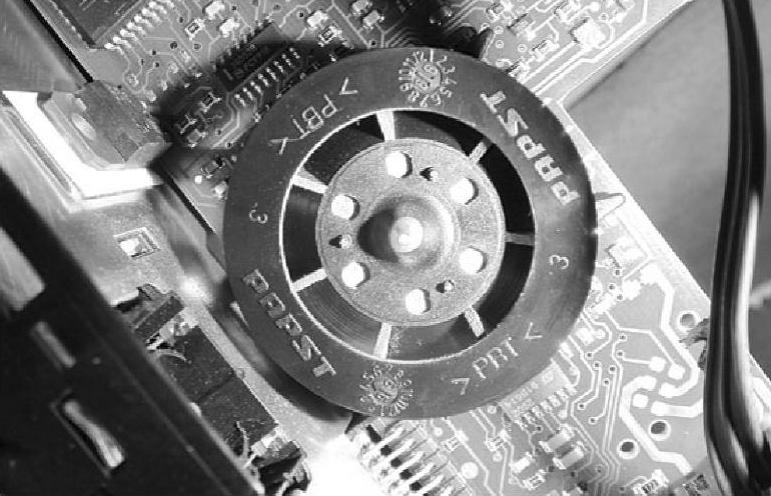

图3-1 车内温度传感器的强制通风风扇

1）车内温度传感器。车内温度传感器是指用于强制通风的传感器，带有强制通风风扇（图3-1），它安装在空调控制面板内。该传感器用于测量由集成式强制通风风扇在车厢内吸取的空气的温度。

2）日照传感器。日照传感器安装在仪表板中部，用于探测外部存在的可能影响车内温度的光线或热源（如太阳光）。该传感器只在空调自动模式下激活。

3)车内自动循环控制传感器。车内自动循环控制传感器安装在集风罩的上部，用于测量风扇侧面下降气流，识别发动机的HC、CO以及NO_x等有害物质的排放。(www.daowen.com)

4）雾气传感器。雾气传感器可以在空调自动模式下测量车厢内部和风窗玻璃内侧的空气相对湿度，它在雾气凝结到风窗玻璃之前自动识别可能的雾气。

5)制冷剂压力传感器。制冷剂压力传感器安装在冷凝器和蒸发器之间的高压管路上。当系统压力过高时，空调控制单元根据该传感器信号关闭压缩机。

6）空调控制单元。空调控制单元与空调控制面板组成一个部件。

通过以上说明，对该车的空调系统有了简单的了解，接下来进行故障的检修。起动发动机，打开暖风并将温度设定为20℃，约20min后出风口开始吹出自然风。读取数据流，车内温度传感器测量值显示20℃，但感觉这个数值高于车内的实际温度。拆下空调控制面板，观察车内温度传感器的强制通风风扇不转，用手轻敲风扇，风扇就开始转动了，此时出风口又吹出热风了，看来故障点找到了。由于强制通风风扇不能单独更换，于是只能更换空调控制单元总成（图3-2）。更换后，空调恢复正常工作。

由于车内温度控制是通过空调控制单元实现的，这种控制是以乘员设置的目标温度标准值和车内温度传感器上测量的车内温度实际值为基础，调节的是这两者之间的差值。所以，当强制通风风扇不运转后，车内温度传感器测量的温度值就不是驾驶室内实际的温度值，而是控制面板内部的温度。控制面板内部有许多电子元件，工作时会散发出很多热量，这就导致控制面板内部的温度高于车厢内的实际温度，空调控制单元根据此时的车内温度传感器信号进行控制，就会导致出风口不吹暖风。

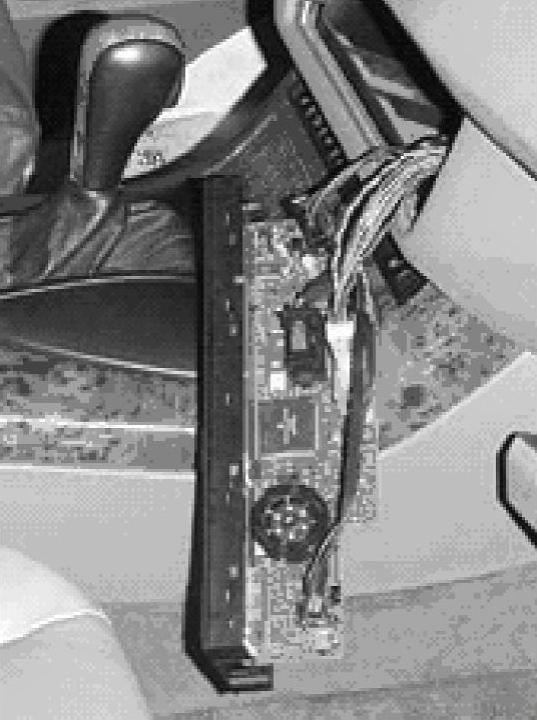

图3-2 空调控制单元总成
