一辆2004款北京现代伊兰特豪华型轿车，配备了手动变速器，排量为1.8L，行驶里程为9万km，驾驶人反映天窗及中控门锁都不工作。

该车未出过事故，也未做过任何改装。初步检查发现，按动天窗控制开关，天窗无反应，操作中控门锁，中控门锁也不工作。检查熔丝，发现天窗熔丝已熔断。更换熔丝后，天窗、中控门锁都恢复正常。反复操作天窗及中控门锁，未见熔丝熔断，说明该故障为偶发性故障。由于天窗及中控门锁都会引起熔丝熔断，为缩小故障范围，维修人员与驾驶人协商，要求驾驶人在使用中观察到底是哪个系统存在故障。

几天后，驾驶人再次来店反映在操作天窗时故障重现了。于是将故障锁定在天窗系统，该故障是在天窗电动机工作时出现的。经过分析，认为首先要明确哪些线路是只在天窗电动机工作时才供电的。查阅北京现代伊兰特轿车天窗控制电路（图2-114），发现只有天窗电动机的两条电源线符合这个条件，因为所有开关信号线都不属于用电线路，即使短路也不会造成熔丝熔断，而天窗控制单元的电源线不论天窗电动机是否工作都有电源，也不符合上述故障条件。

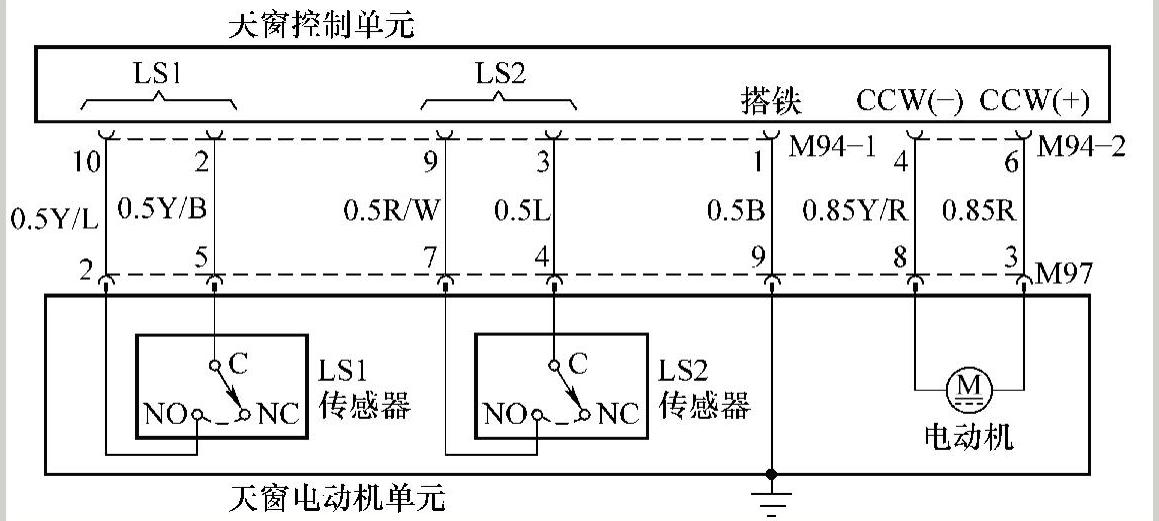

图2-114 北京现代伊兰特轿车天窗控制电路(www.daowen.com)

维修人员拆下内饰板，露出天窗电动机，更换熔丝，操作天窗使天窗电动机运转，同时晃动天窗电动机的线束，很快熔丝再次熔断。仔细察看天窗电动机的电源线，发现蓝/黄色导线背面的绝缘层破损，与天窗电动机外壳接触搭铁（图2-115）。处理并固定好导线，试车确认故障排除。

图2-115 天窗电动机连线的搭铁部位
