一辆北京奔驰克莱斯勒300C 3.5L轿车，在车库停放两天后蓄电池无电，起动车辆时起动机根本无法运转。

由于该车还比较新，一般新车蓄电池损坏的可能性较小，于是决定先对车辆进行放电量测试。在关闭车辆所有用电器后，测量该车的静态放电电流为2.81A。根据这个检测结果，可以确定车辆的确存在自放电故障。根据以往的维修经验，初步判定是相关控制模块存在漏电现象。考虑到其他维修站曾经遇到过音响系统功放漏电的案例，决定先对音响系统进行重点检查。

根据维修手册的提示，找到了位于行李箱内控制音响功放的44号熔丝（20A）。在拔掉熔丝后再进行静态放电测试，此时的放电电流为1.32A，看来音响系统功放确实存在问题。随后将音响系统功放插头断开，插上44号熔丝再进行测试，此时的放电电流为1.40A，放电电流大为降低，说明音响系统功放确实存在问题。不过根据上述检测结果，可以确定该车还存在漏电的地方。那么会不会是音响系统功放的相关线路存在问题呢？查看音响系统相关电路（图2-105），利用万用表对音响系统功放的供电线路进行测量，此段线路连接正常，没有短路的情况。难道还有其他的放电部位？

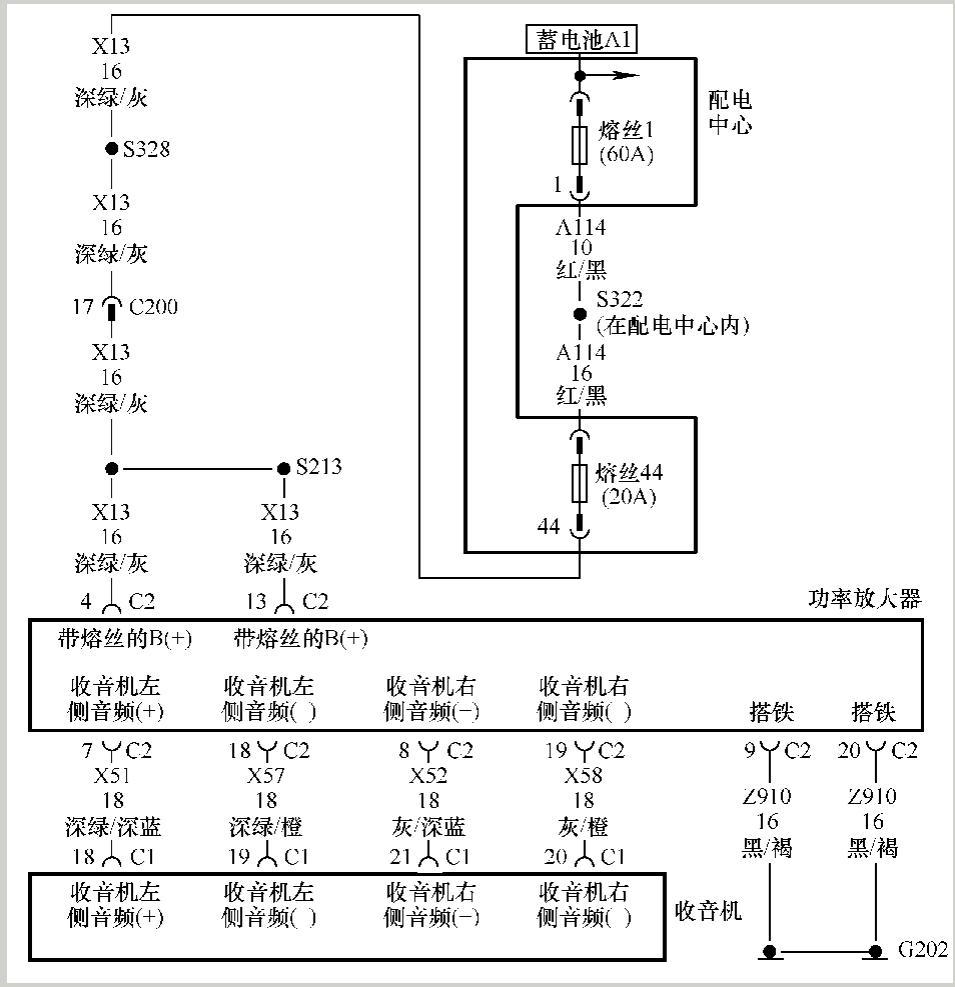

图2-105 音响系统相关电路

考虑到该车的电路有时并不会将由同一熔丝供电的系统一起标注，会不会是由44号熔丝供电的其他系统也存在漏电的情况呢？仔细查阅电动天窗相关电路（图2-106）发现，44号熔丝果然还控制其他用电器，经确认是电动天窗系统。为了确认电路中的标注是否准确，进行试验发现，在拔掉44号熔丝后，天窗果然失灵。将音响系统功放、天窗控制单元的插头同时断开，再次测量该车的放电电流时，测量值为0.09A，系统恢复正常。(www.daowen.com)

那么为什么这两个控制单元出现内部漏电的情况就会导致该车出现严重的漏电现象呢？仔细分析相关电路，发现该车天窗控制单元和音响系统功放的供电未经过点火开关，因此不受点火开关控制。这样当控制单元出现自放电的故障时，即使点火开关不打开，也会导致用电器耗费电能。

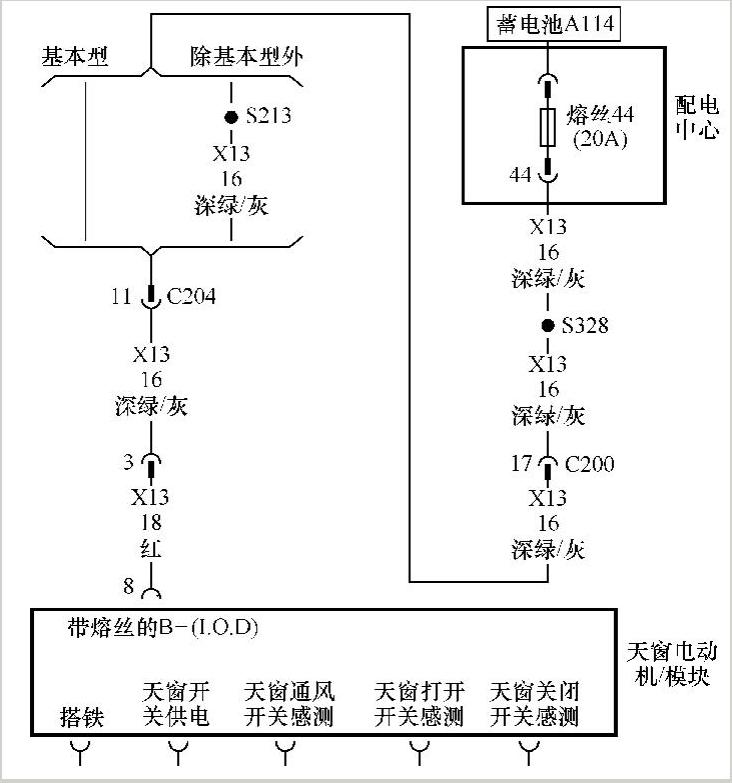

图2-106 电动天窗相关电路

在更换该车音响系统功放及天窗控制单元后，该车的故障彻底排除。在更换天窗控制单元后，应进行限制校正。对于该车的故障，如果不了解该车电路的特点，一定会走弯路。
