一辆广汽丰田汉兰达轿车，驾驶人反映背门不能电动关闭，操作开关关闭时有“嘀嘀”的声响，只能手动关闭背门。经检查发现，无论是用电动背门开关，还是用电动背门闭合器开关或钥匙发射器上背门按钮，都无法关闭背门，电动背门在自动打开时运行不顺畅，有卡滞感。

故障可能原因是背门安装位置不当，背门有异物卡住，属于触摸式传感器。首先检查杂物箱内电动背门主开关位置，为松开，处于开启的位置。用IT-Ⅱ读取背门控制单元故障码（无），接着对电动背门控制单元进行初始化，故障依旧。对背门驱动电动机进行主动测试，正、反两个方向，仔细听电动机都有工作的声音传出。考虑到背门在自动开启的过程中运作不顺畅，又恰好有一个背门驱动电动机的旧件，于是采用对调法，对调后控制背门关闭时电动机仍然不工作。再次查看数据列表，电动背门闭合器开关信号（PBD CLOSE SW）正常，电动背门主开关信号（PBD Main SW）正常，当检查电动背门触摸式传感器右侧信号（PBD Touch Sensor Right）发现处于ON位置时，正常是在未按下触摸式传感器时为OFF，而左侧触摸式传感器信号为OFF（PBD Touch Sensor Life Off）。左、右两侧信号不一致，说明有故障存在。拆下背门内饰板，打开背门，根据相关电路测量左、右两侧触摸式传感器的电阻值，左侧触摸式传感器的阻值约为0.98kΩ（阻值正常，如图2-100a所示），标准阻值约为1kΩ，右侧触摸式传感器的阻值低于标准值（图2-100b）。

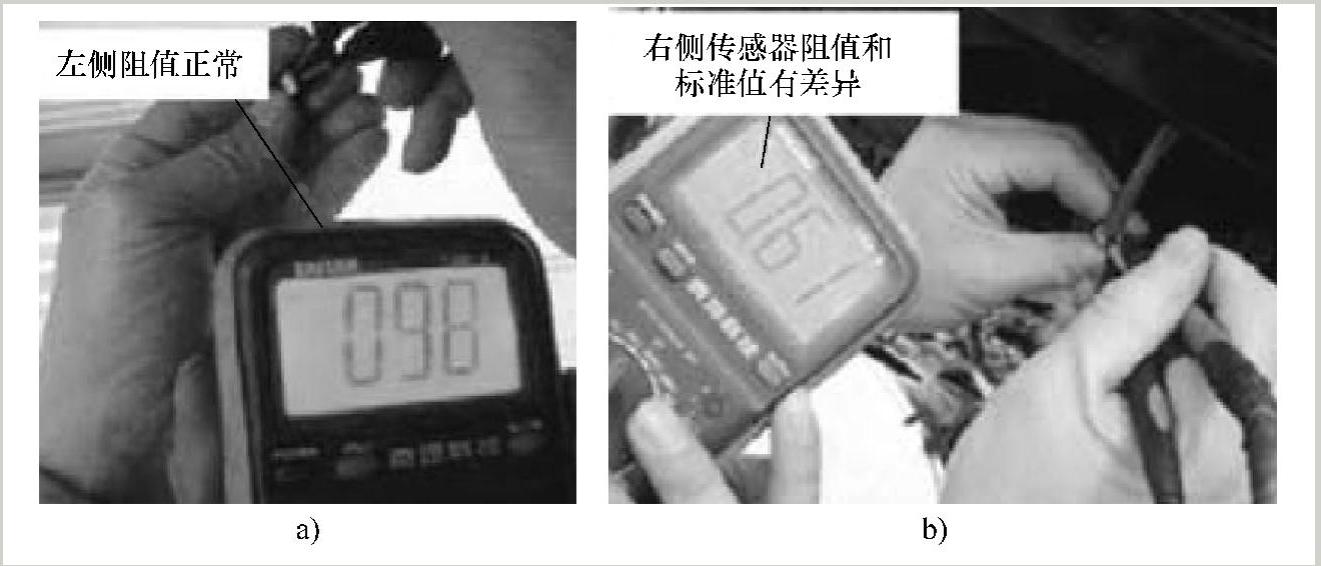

图2-100 触摸式传感器的阻值

a）左侧 b）右侧(www.daowen.com)

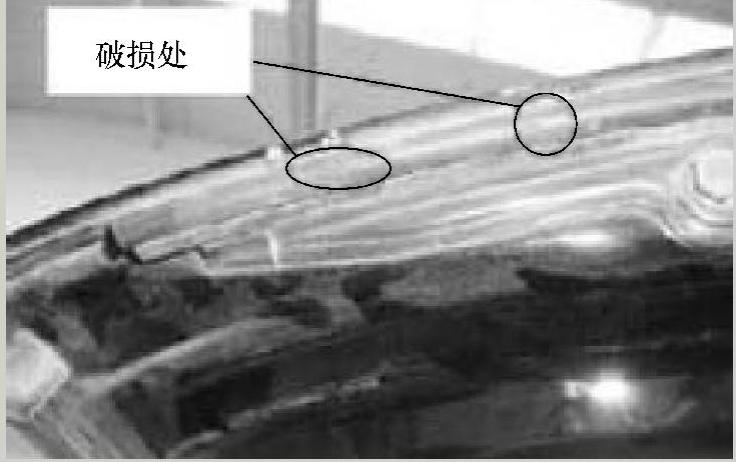

图2-101 破损处

在仔细检查右侧触摸式传感器后发现传感器上有破损处（图2-101），造成线路接触不良。因背门具有防夹功能，触摸式传感器损坏后，即使在无异物卡住或无按压传感器的情况下，传感器仍输出ON信号，导致背门无法自动关闭。更换右侧触摸式传感器，故障排除。
