一辆2007款奇瑞瑞虎SUV，搭载了三菱4G63发动机和QR523手动变速器，行驶里程为7万km，打开点火开关后所有车门的电动车窗玻璃都无法升降，关闭点火开关电动车窗玻璃升降正常。

接车后，首先确认了故障，并根据故障现象判断该系统相关硬件及电动车窗玻璃升降器线路正常。该车电动车窗玻璃升降器电动机是由车身控制单元控制的，其控制原理是：操作电动车窗玻璃升降器开关，向车身控制单元提供低电压信号，作为电动车窗玻璃升降请求信号。车身控制单元接收到请求信号后，在满足下列条件后使电动车窗玻璃升降器电动机工作：①具备30号常电；②具备点火开关电源；③搭铁正常。

根据上述电动车窗玻璃升降器电动机工作原理，故障可能原因有：①在点火开关置于ON位置时，电源与电动车窗玻璃升降器控制开关端子11短路（端子11为驾驶人侧电动车窗玻璃升降器控制开关上的公共搭铁线）；②车身控制单元内部故障；③点火开关置于ON位置时，车身控制单元缺少点火开关电源。用万用表测量电动车窗玻璃升降器控制开关端子11，发现该端子并没对电源短路。测量车身控制单元电源端，发现IGN2电源在点火开关打开时缺失，该电源由熔丝F15提供，而检查熔丝F15并未熔断，且熔丝F15的电源输入端有12V电压，该电压由点火开关IGN2端输出。为检查点火开关IGN2输出端是否存在问题，检查了使用该路电源的其他用电器（包括电动后视镜、倒车灯、仪表背景灯、前照灯调节开关及内、外循环开关），发现均正常，这便排除了点火开关损坏的可能性。测量发现车身控制单元PE3端子10与熔丝F15不导通，进一步检查发现车辆实际线路与电路不符。根据实际线路的走向，找到在右侧出风口后方存在断路（图2-86）。将损坏的线路修复后，试车故障排除。(www.daowen.com)

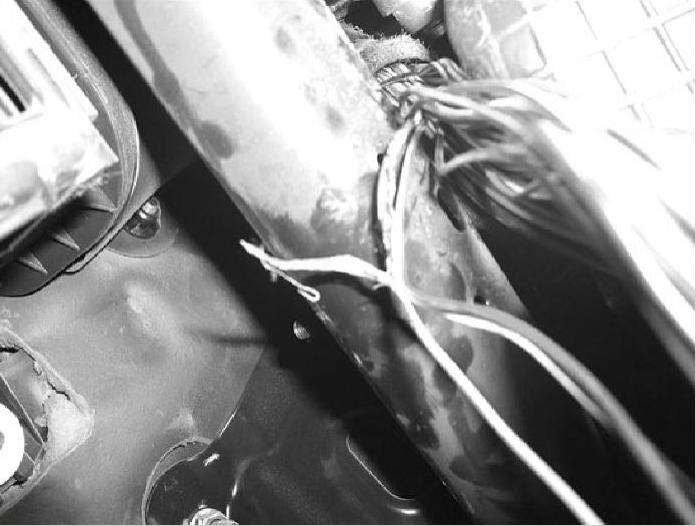

图2-86 右侧出风口后方的导线断路处
