上海大众桑塔纳3000轿车中控门锁和电动车窗玻璃升降器不工作。接车后,对中控门锁和电动车窗玻璃升降器故障进行了初步检查。打开点火开关,检查所有车门电动车窗玻璃升降器开关上的指示灯均不亮,操作所有车门的电动车窗玻璃升降器开关,均不能动作;操作驾驶人侧车门上的门锁按钮,也没有任何反应。该车中控门锁和电动车窗玻璃升降器的相关电路如图2-49和图2-50所示。由相关电路可知,电动车窗玻璃升降器和中控门锁的工作是以舒适系统控制单元J330为核心的。中控门锁在开锁和闭锁操作后,驾驶人侧和副驾驶人侧中控门锁的闭锁开关信号传递给舒适系统控制单元J330,舒适系统控制单元J330控制4个车门的中控门锁电动机动作。同时,舒适系统控制单元J330也接收驾驶人侧车门电动车窗玻璃升降器开关信号。当舒适系统控制单元J330收到驾驶人侧车门电动车窗玻璃升降器开关信号时,直接控制驾驶人侧车门电动车窗电动玻璃升降器电动机工作。另外,当副驾驶人侧车门电动车窗玻璃升降器和后排车门电动车窗玻璃升降器工作时,这些电动车窗玻璃升降器电动机的负极回路也受舒适系统控制单元J330控制才完成。

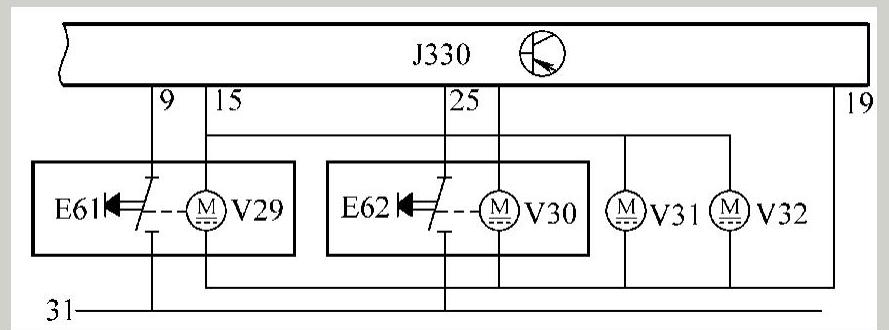

图2-49 桑塔纳3000轿车中控门锁相关电路
J330—舒适系统控制单元 E61—驾驶人侧车门中控开关 E62—副驾驶人侧车门中控开关 V29—驾驶人侧车门中控门锁电动机 V30—副驾驶人侧车门中控门锁电动机 V31—左后侧车门中控门锁电动机 V32—右后侧车门中控门电动机
(www.daowen.com)

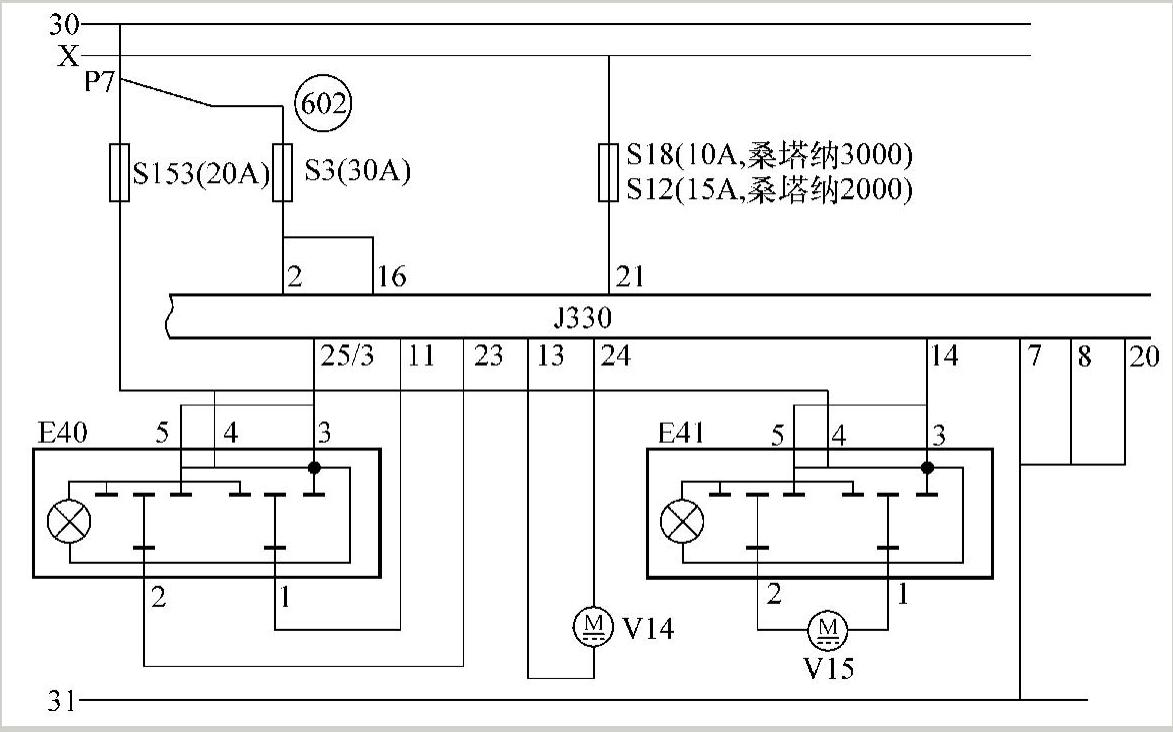

图2-50 桑塔纳3000轿车电动车窗玻璃升降器相关电路
J330—舒适系统控制单元 E40—驾驶人侧车门电动车窗玻璃升降器开关 E41—副驾驶人侧车门电动车窗玻璃升降器开关 V14—驾驶人侧车门电动车窗玻璃升降器电动机 V15—副驾驶人侧电动车窗玻璃升降器电动机
根据相关电路可知,该车故障的可能原因是:①舒适系统控制单元J330损坏;②舒适系统控制单元J330的电源电路有短路或断路现象。首先拆下仪表板左下护板,检查舒适系统控制单元J330的供电熔丝S3,发现已经熔断。更换新的30A熔丝,分别操作中控门锁和电动车窗玻璃升降器开关,使其工作。当操作驾驶人侧车门电动车窗玻璃升降器开关时,驾驶人侧车门和其他车门电动车窗玻璃升降器开关指示灯突然熄灭,中控门锁和电动车窗玻璃升降器再次停止工作,拆下供电熔丝S3,熔丝又断了,从而说明故障是由于驾驶人侧车门电动车窗玻璃升降器电路某处有故障,致使舒适系统控制单元J330供电熔丝S3熔断而停止工作,从而使中控门锁和电动车窗玻璃升降器无法正常工作。
接着拆下驾驶人侧车门内饰板检查驾驶人侧车门电动车窗玻璃升降器电路。拆下内饰板后,拔下电动车窗玻璃升降器电动机插接器时,发现驾驶人侧车门限位器的塑料外罩脱掉,电动车窗玻璃升降器电动机V14的一条线路被夹入驾驶人侧车门限位器内,致使电路搭铁,导致舒适系统控制单元J330供电熔丝S3熔断。将损伤的电路包扎处理后,换上新的熔丝,故障排除。
