一辆上海通用别克林荫大道（Park Avenue）3.0L轿车，行驶里程为1.2万km，其天窗没用过几次，怎么也打不开。

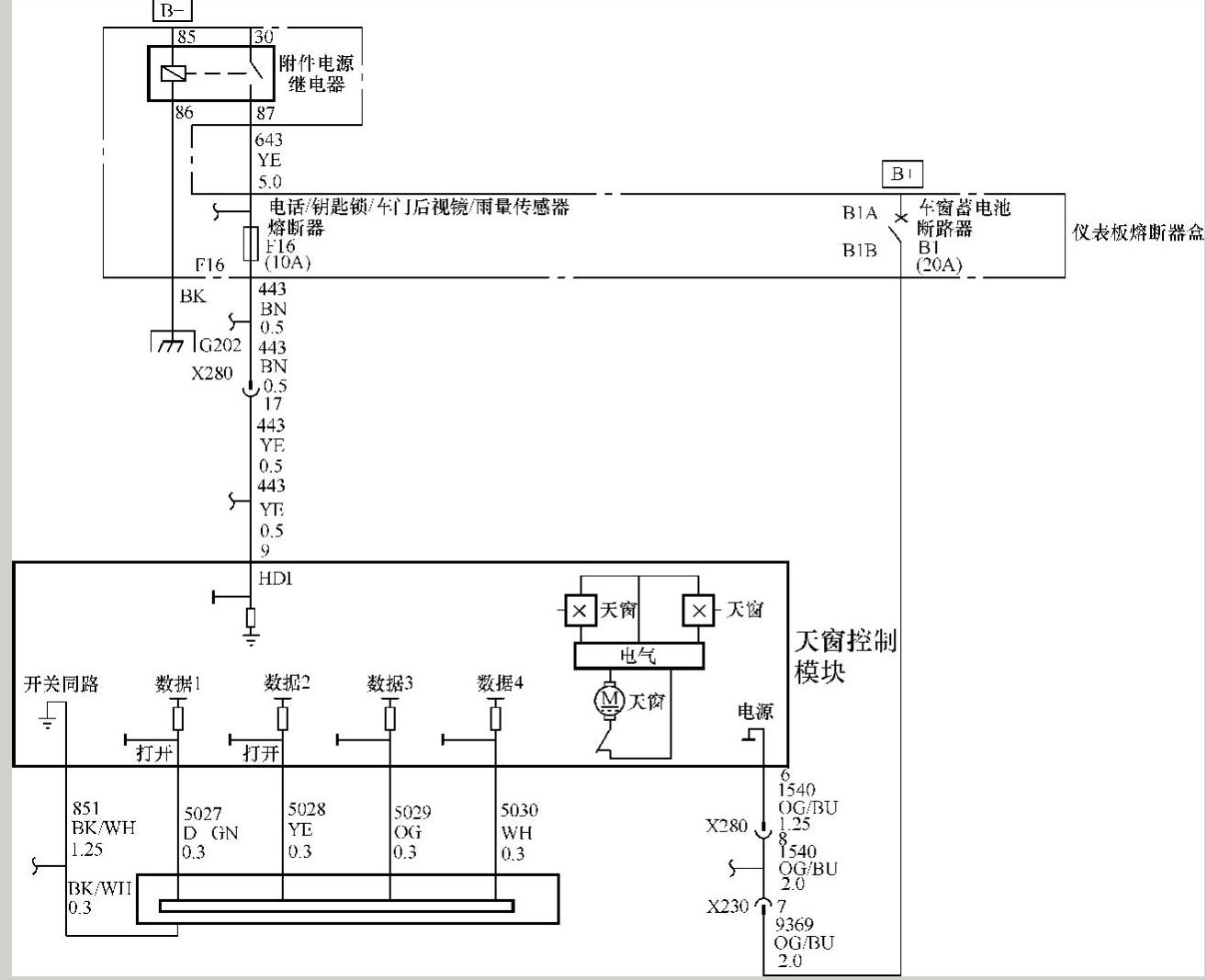

图2-33 别克林荫大道轿车天窗控制电路

天窗开关的功能包括3个通风口位置、6个打开位置、关闭位置、手动操控。接车后首先操作了一遍开关的各个功能位置，并进行天窗的初始化和自学习，但天窗仍无反应。初始化和自学习后，可以肯定是系统某元件、连接线、电源存在短路或断路现象。因为该车天窗在元件及控制电路正常的情况下作初始化和自学习时，天窗会上下移动。这样就排除了不当操作或程序出错引起的问题。参照别克林荫大道轿车天窗控制电路（图2-33）检查天窗控制模块端子6、端子9的电源电压，正常。天窗控制模块端子1搭铁良好。天窗控制模块端子2、端子3、端子4、端子5与天窗开关对应的端子2、端子3、端子5、端子6各连接线路的电阻均小于1Ω，正常。对天窗开关进行检测，可以用对换法来证明开关的好坏，或通电测试静态时每个档位指示的端子是否导通。下面对天窗开关进行测试，各端子的通断情况见表2-3。

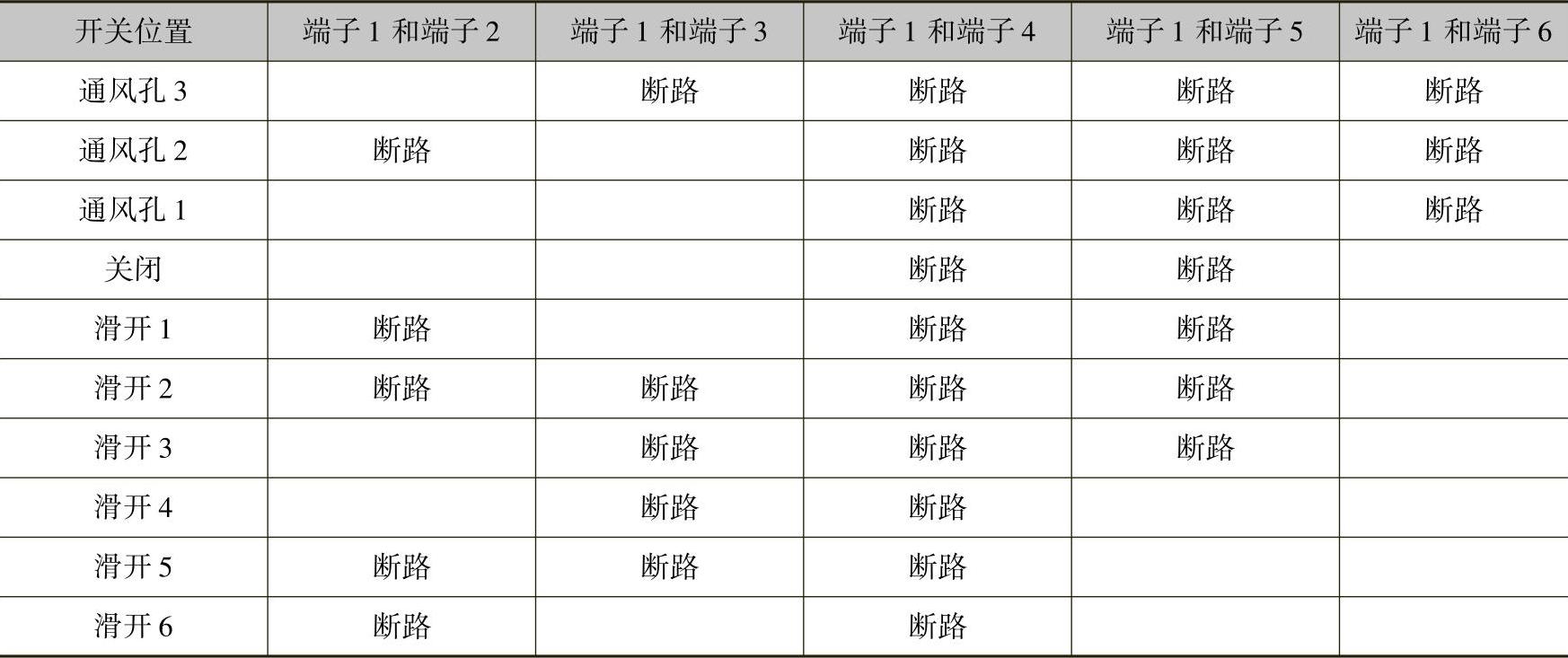

表2-3 检测天窗开关各端子的通断情况

测试开关每个位置所指示的端子、导通性是否符合以上测试结果，如果测试结果不相符，则更换天窗开关；如果天窗开关正常，则需要进行天窗控制模块检查。在天窗控制模块上可以看到一个六角螺钉孔，用一个小内六角把手转动天窗玻璃有移动或翘起，证明天窗拉线不发卡。这时基本可以确定天窗控制模块故障。更换后重新作初始化和自学习，功能恢复正常。

天窗控制模块初始化和自学习方法如下：(www.daowen.com)

1）旋转开关至完全起翘位置。

2）往下按住中心按钮并保持8s以上，这时玻璃板逐步上移至完全起翘位置。

3）松开中心按钮。

4）在松开后2s内再次按住中心按钮，这时玻璃板会迅速移动至关闭位置。

5）松开中心按钮。

6）3s以后天窗具有所有功能。
