汽车车窗贴膜引发天窗故障:解决方案一览

时间:2023-09-21 理论教育 版权反馈
【摘要】:一辆2012款奥迪A4L FSI 2.0T轿车,行驶里程为1500km,天窗突然打不开,天窗控制按钮功能失灵。分析认为,之所以空气湿度传感器损坏会导致天窗失灵,是因为LIN总线通信故障。更换空气湿度传感器G355后试车,天窗功能恢复正常,故障排除。

汽车车窗贴膜引发天窗故障:解决方案一览

一辆2012款奥迪A4L FSI 2.0T轿车,行驶里程为1500km,天窗突然打不开,天窗控制按钮功能失灵。

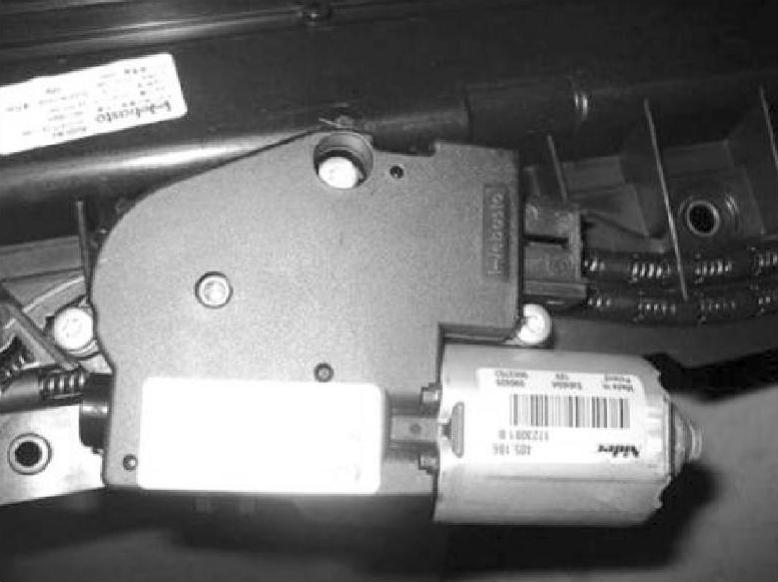

图2-14 天窗控制单元J245和天窗调节开关E139

首先进行试车,反复操作天窗控制按钮,天窗没有任何反应,故障确如驾驶人所述;连接专用故障诊断仪VAS 5052进行检测,发现在舒适系统中存储了故障信息——LIN总线搭铁,偶发。该车配备普通天窗(非太阳能),由独立的天窗控制单元J245和天窗调节开关E139(图2-14)进行控制。检查天窗未发现外部损伤迹象;检查天窗控制单元及其插头,未发现异常;根据电路图检查相关熔丝及线路,未发现短路或断路现象。没有故障码,各组成元件也未见异常,先后更换了新的天窗控制单元J245和天窗控制开关E139,但故障还是没有排除。

接手该车后,首先根据滑动天窗控制单元相关控制电路(图2-15)进行仔细分析,发现天窗控制单元J245和舒适系统控制单元J393通过LIN总线进行通信,这表示天窗控制单元J245需要接收舒适系统控制单元处理后的信号,然后执行指令,操作天窗开启和关闭。据此,尝试更换舒适系统控制单元后试车,故障依旧。

根据维修手册分析天窗的工作原理,舒适系统控制单元要接收多个传感器的信号,这些信号通过LIN总线进行传输。对相关传感器逐一进行检查,当检查到空气湿度传感器G355(图2-16)时,发现插头有进水痕迹,将传感器分解后,发现传感器内部电路板有进水迹象。看来空气湿度传感器很可能已经进水损坏,更换了一个新的空气湿度传感器,此时操作天窗控制按钮,发现天窗功能恢复正常。这个结果有点出乎意料,因为从功能上分析,空气湿度传感器是为了防止风窗玻璃结霜而设置的,它与天窗似乎没有什么联系。但为何在此例故障中空气湿度传感器进水损坏会导致天窗功能失灵呢?

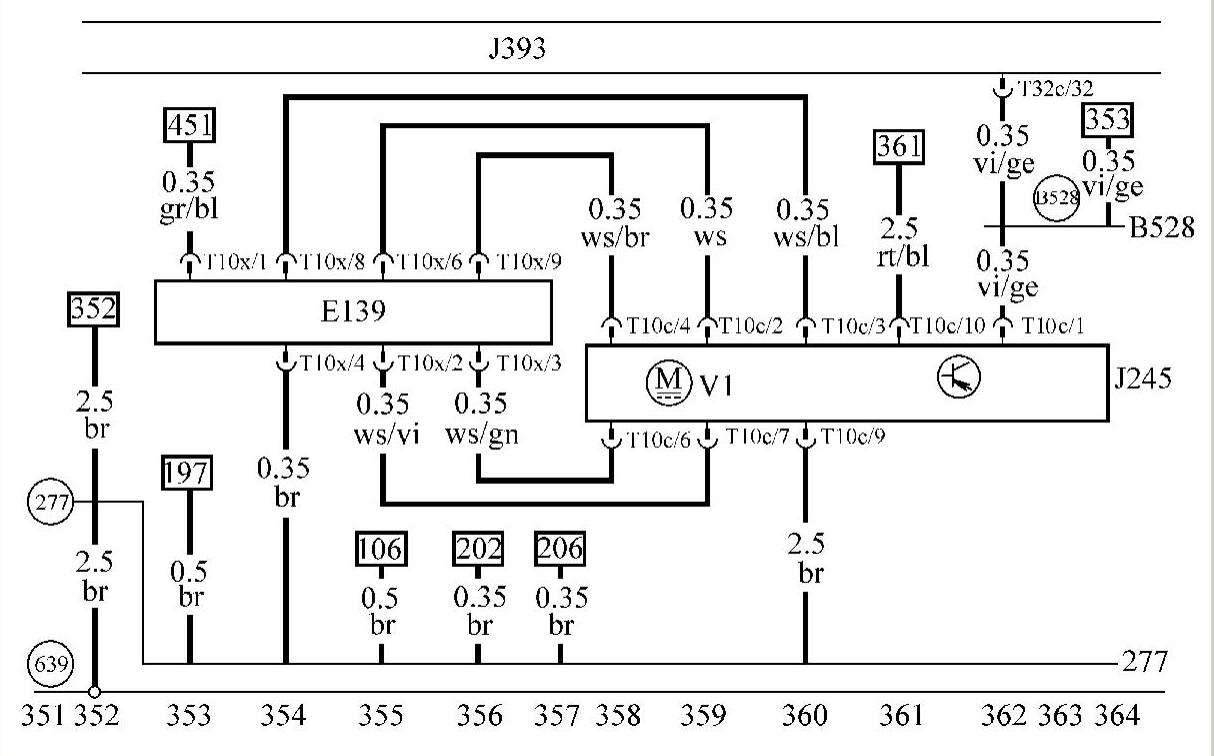

图2-15 滑动天窗控制单元相关控制电路

E139—滑动天窗调节器 J245—滑动天窗控制单元 J393—舒适系统控制单元 V1—滑动天窗电动机 277—搭铁连接3(在车内线束中) 639—搭铁点(在左侧A柱上) B528—连接1(LIN总线,在主线束中)

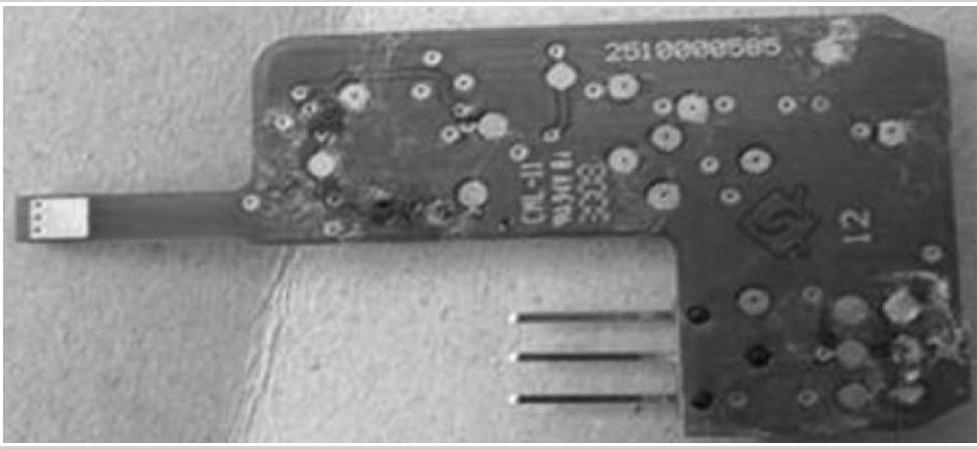

图2-16 空气湿度传感器G355(www.daowen.com)

对相关电路及网络拓扑图进行了仔细分析,发现空气湿度传感器G355、天窗控制单元J245、防盗报警传感器G578以及车门开启操纵单元E284处于同一条LIN总线网络中(图2-17)。分析认为,之所以空气湿度传感器损坏会导致天窗失灵,是因为LIN总线通信故障。

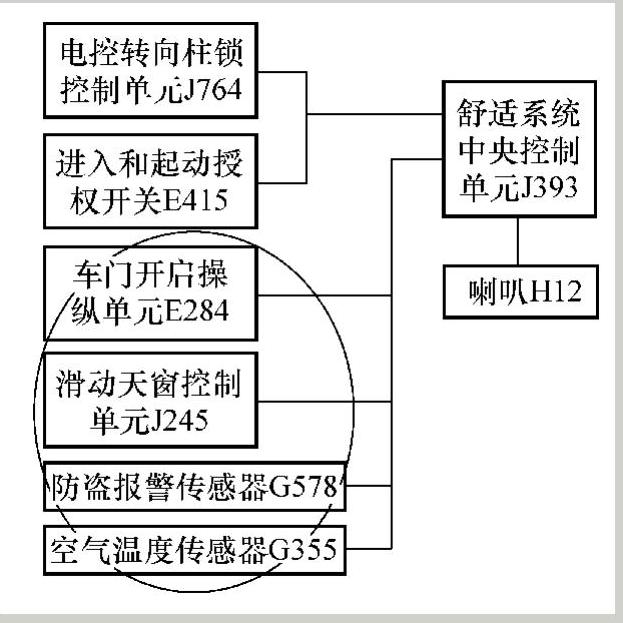

图2-17 舒适系统相关网络拓扑图

众所周知,LIN总线主要用作CAN总线的辅助网络或子网络,能为不需要使用CAN总线的装置提供较为完善的网络功能。在带宽要求不高、功能简单的系统中(如车身电器的控制等),使用LIN总线可有效地简化网络线束(采用单线传输)、降低成本。但是,与CAN总线相比,LIN总线存在一些弊端,其中最显著的一点就是,LIN总线不具备容错功能。

由于CAN总线采用双线传输(CAN-H和CAN-L),当其中一根线出现搭铁或电源短路故障时,所有的收发器都切换到单线CAN模式,保证了信号的传输。而LIN总线采用的是单线传输,也就不具备容错功能。为此,LIN总线就需要设置短路时总线线路的故障安全机制,也就是每个节点必须有能力分辨出短路的总线线路,并针对不同的系统做出相应的保护措施。例如:当识别到某一节点出现短路故障时,LIN总线的电子控制器可以把自己关掉。

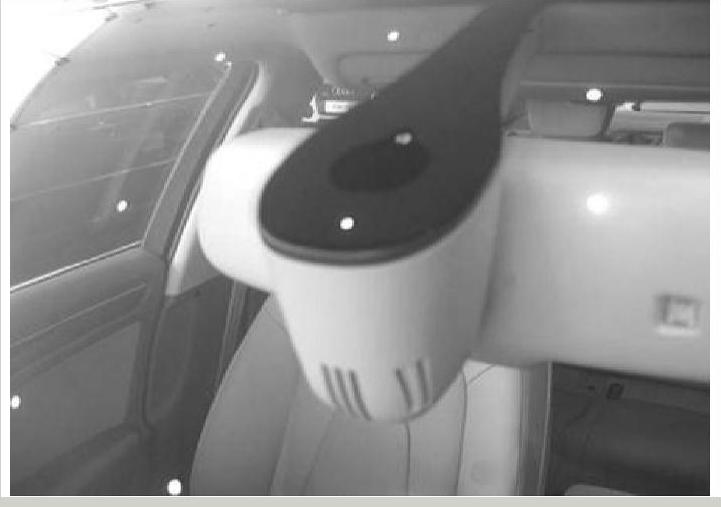

图2-18 空气湿度传感器的安装位置

在本例中,空气湿度传感器与滑动天窗控制单元处于同一节点下,当空气湿度传感器进水短路后,LIN总线的保护机制启动,关闭了该节点下的LIN总线通信,导致滑动天窗控制单元无法接收到舒适系统控制单元对于天窗操作的允许信号,造成了天窗功能失灵。更换空气湿度传感器G355后试车,天窗功能恢复正常,故障排除。

询问驾驶人得知,该车在非专业的美容装潢店做过车窗贴膜,由于空气湿度传感器安装在风窗玻璃上(图2-18),很可能是施工过程中传感器进水所致。
