一辆路虎发现4轿车，发动机和变速器型号分别为V6 TC DSL和6HP28，行驶里程为7800km，左后侧车门电动车窗玻璃不能升降。

接车后首先验证故障现象。此车为二次事故车，从钣金车间接车后，打开点火开关，试图升降电动车窗玻璃，发现不管是用主控还是使用单独控制开关来控制左后侧车门，左后侧车门都没有任何回应，读取故障码为：开关电器一般故障（U2002-92）。分析有如下故障点可引起此类故障：①熔丝熔断；②电动机卡死或损坏；③开关故障；④线路故障；⑤模块故障；⑥通信故障。

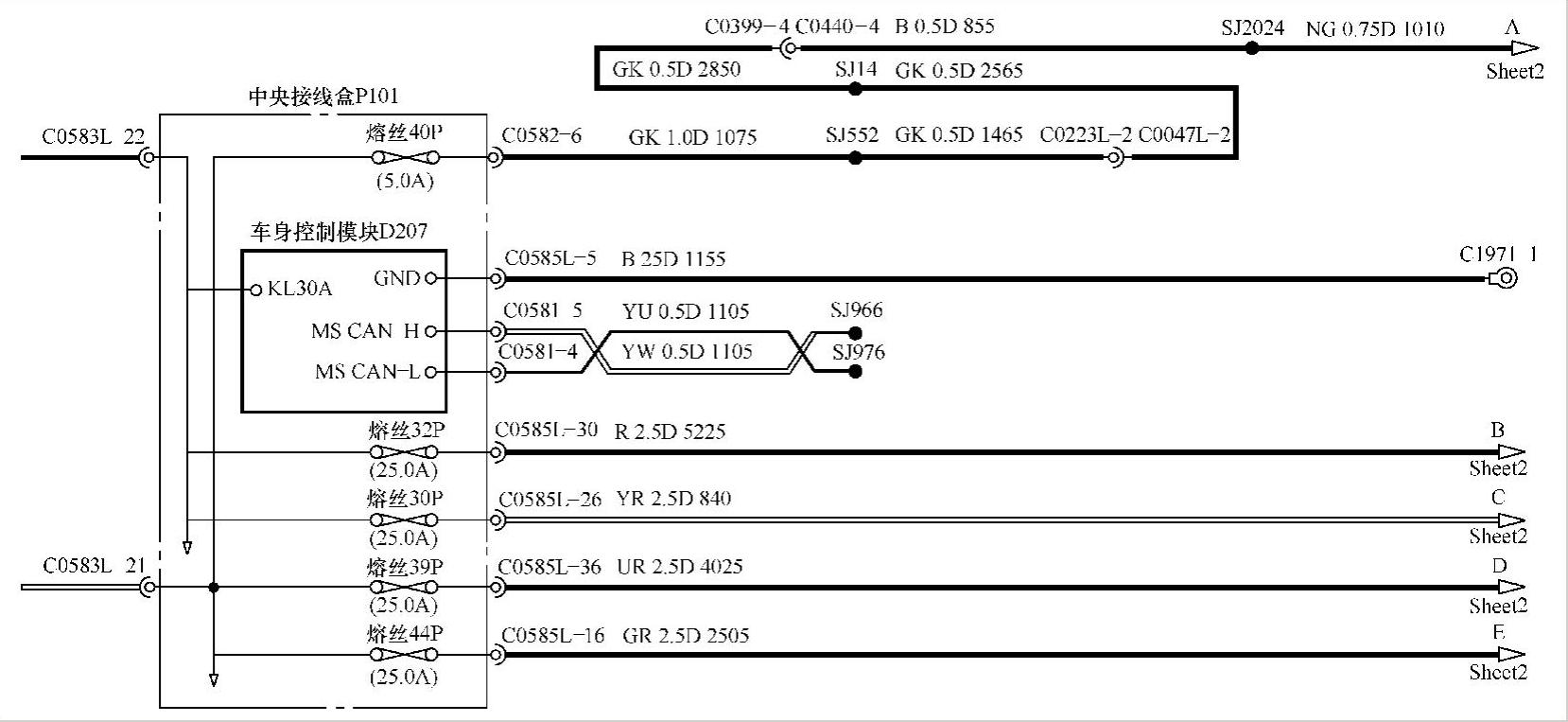

图2-11 开关电器相关电路1

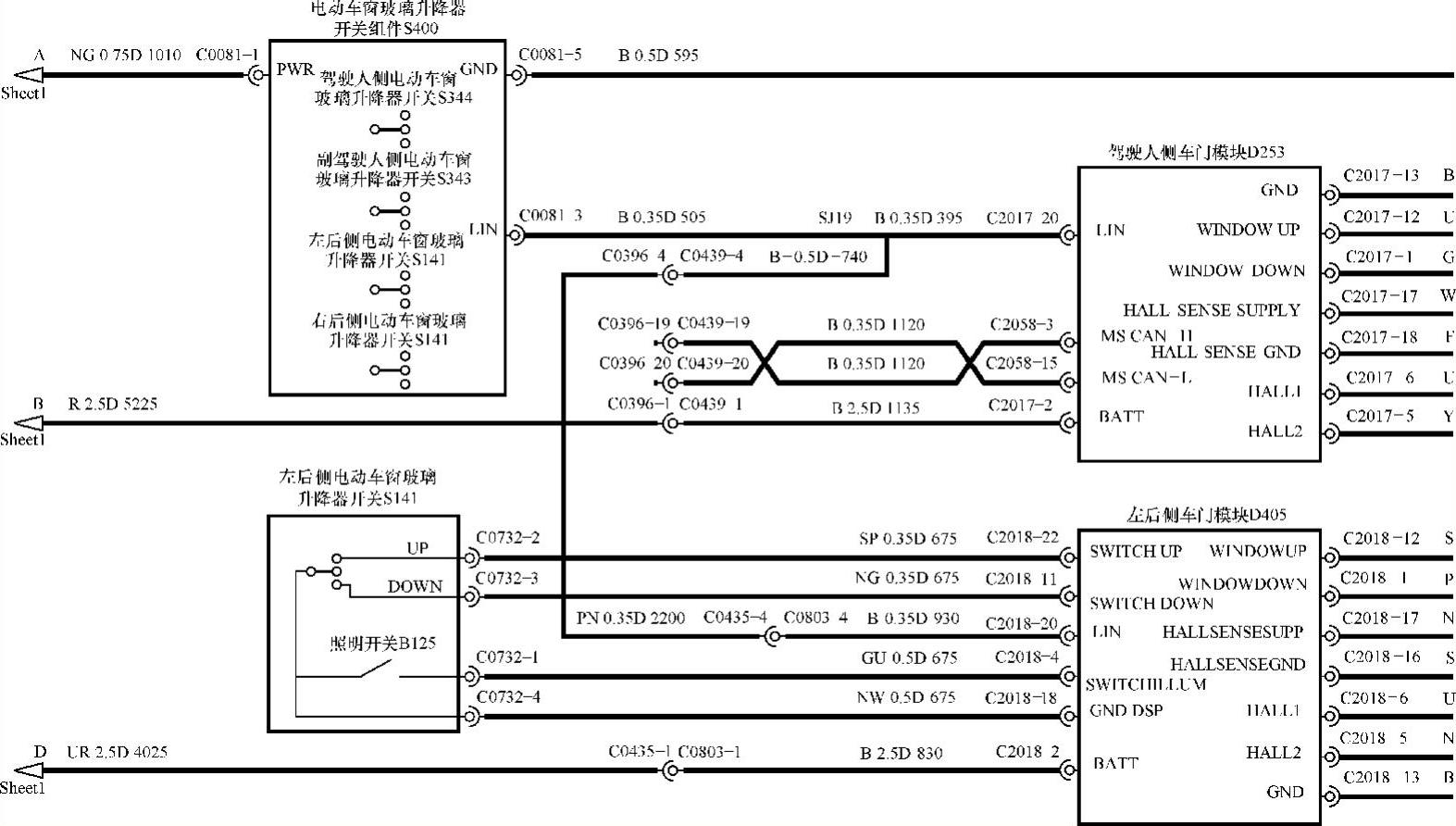

图2-12 开关电器相关电路2(www.daowen.com)

参考电路如图2-11和图2-12所示。查看相关熔丝，均无损坏，排除熔丝故障；使用12V蓄电池强行驱动电动玻璃升降器电动机，可正常驱动，排除电动机故障；将左后侧故障车门的开关与右后侧正常车门的开关互换，结果左后侧车门故障依旧，右后侧车门还是正常，排除开关故障；根据电路图可以在车上找到控制模块实际供电线束，根据电路图可知，此线束为左后侧车门控制模块常供电，于是测量此线束与蓄电池正极的通断，结果发现是断开的，说明此线束必然是存在故障的。就逐段查找断路节点，发现这根相线在插上熔丝后，CJB内部是导通的，但是发动机舱集线盒内的熔丝与从CJB出来的此线束插针之间不导通，此时可直接将故障点锁定在从发动机舱集线盒相关熔丝至CJB输入接头处，使用尖嘴钳轻拔此插针发现已经松脱了（图2-13），处理好此插头后故障排除。更换一个新的插针，使其接合良好，故障排除。

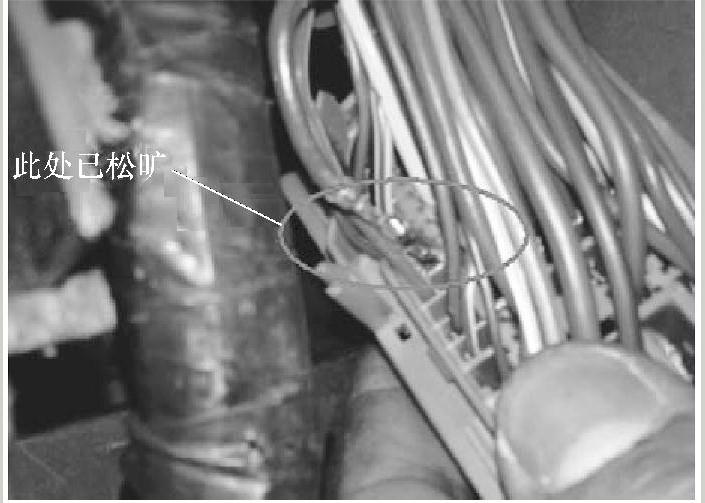

图2-13 故障位置

对待任何电路故障，只要弄懂原理，理清思路，严密排除，便可以将故障点锁定在最小的范围之内，然后排除掉；对待电路问题，切忌在不看电路图的情况下盲目测量，否则只会事半功倍。
