一辆2009款宝马迷你（MINI）R56轿车，用遥控器将车门闭锁后，电动车窗会自动开启（电动车窗玻璃自动下降），且车门会自动解锁。

按下遥控器闭锁键后故障出现时，车门中控锁按钮会自动弹起，同时电动车窗自动开启，该故障在车门闭锁后出现的时间间隔不等。用故障检测仪进行测试并读取故障码，没有电动车窗控制单元及相关元件的故障码，只有“A872——车内防盗监控传感器”的故障记忆。根据此故障记忆进行防盗监控系统测试，故障检测仪却显示“目前系统正常”，因此只得忽略此故障记忆。

根据故障现象分析，该故障涉及车辆两个方面的功能：一是电动车窗玻璃升降系统（图2-3）；二是中控锁系统（图2-4）。于是确定从这两个方面的功能入手进行诊断。

由维修资料中相关的功能介绍可知，当符合以下两个条件时，车门闭锁后会同时出现电动车窗自动开启和车门自动解锁的现象，即“舒适打开功能”启动。

1）持续按住遥控器的解锁按钮约3s，车内后视镜内的遥控信号接收器接收遥控器的无线电信号，并将该信号发送至便捷登车及起动系统控制单元；该信号通过验证后再通过K总线被发送至接线盒控制单元；接线盒控制单元控制执行车门解锁功能，同时便捷登车及起动系统控制单元发出操作电动车窗玻璃升降器的授权信号，使电动车窗玻璃升降器开启。

2）向车门锁内插入机械钥匙并转向解锁方向持续3s以上，脚部空间控制单元通过车门锁内的微型开关（霍尔传感器）识别出车门锁锁芯内机械钥匙的位置，并分析微型开关的信号并通过K总线将其发送至接线盒控制单元；接线盒控制单元控制执行车门解锁功能并将微型开关的信号发送至便捷登车及起动系统控制单元；便捷登车及起动系统控制单元发出操作电动车窗玻璃升降器的授权信号，使电动车窗玻璃开启。

(www.daowen.com)

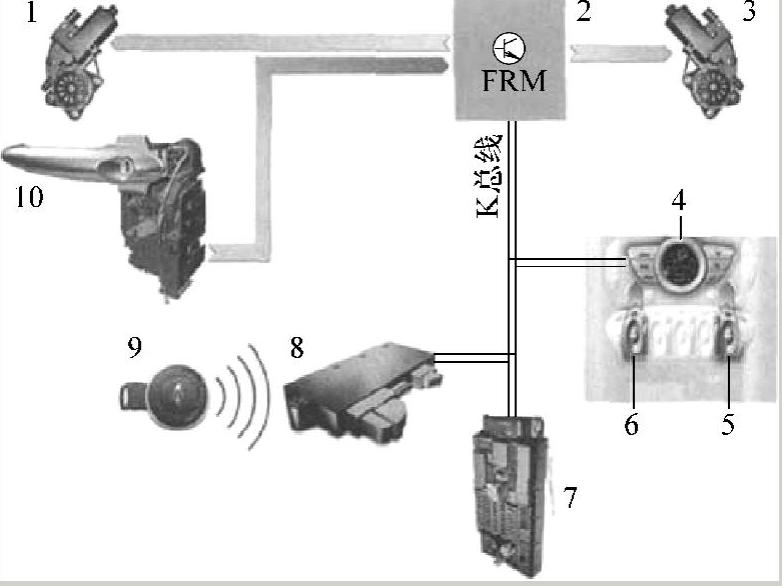

图2-3 宝马MINI轿车电动车窗玻璃升降系统

1—驾驶人侧电动车窗玻璃升降器电动机 2—电动车窗升降器控制单元 3—副驾驶人侧电动车窗升降器电动机 4—自动恒温空调控制单元 5、6—电动车窗玻璃升降器开关 7—接线盒控制单元 8—便捷登车及起动系统控制单元 9—遥控钥匙 10—驾驶人侧车门锁芯和车门触点

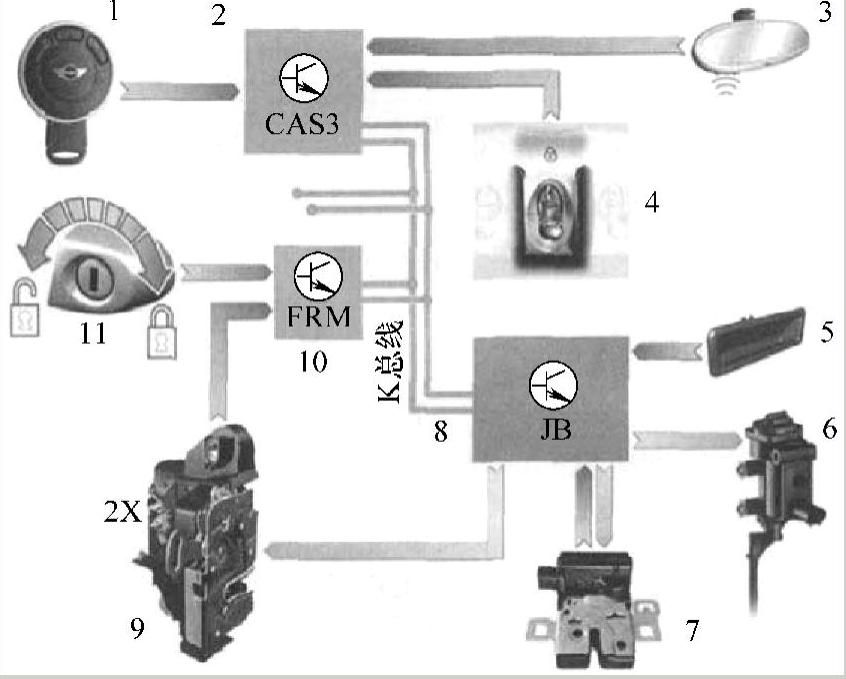

图2-4 宝马MINI轿车中控锁系统

1—遥控钥匙 2—便捷登车及起动系统控制单元 3—车内后视镜遥控信号接收器 4—中控锁按钮 5—行李箱盖外侧按钮 6—燃油箱盖板中控锁 7—行李箱盖中控锁 8—接线盒控制单元 9—两个车门锁 10—脚部空间控制单元 11—驾驶人侧车门锁

通过上述分析，判断该车故障的原因实际上就是在没有操作遥控器和机械门锁的情况下，车辆因某个相关部件发出错误信号开启“舒适打开功能”而起动。按照检修的难易程度对下列相关部件进行逐一检查：遥控钥匙、遥控信号接收器、车门锁、相关线束、脚部空间控制单元、接线盒控制单元和便捷登车及起动系统控制单元。在检查中发现，当断开驾驶人侧车门锁的线束插接器并对车门闭锁时，故障没有再发生，检查相关线束正常，于是换上新的车门锁，故障现象消失。
