1.施工准备

（1）现场改造。因现场原有水电不能满足施工需要，加设水源点位和电源点位。现场不具备管线隐藏条件，经与业主沟通，所有管线明装走管，尽量利用横梁做到隐蔽。

因现场为加建部分，层高较低，地面处理要求不得回填过高，地面打磨抛光，做水性涂料封闭处理。

（2）材料及工具准备。根据图纸，核算材料清单，对植物材料、施工用的工具、材料和设备，进行准备。

植物材料根据种植容器的不同，需要准备不同盆径的植物。种植袋式植物墙植物材料的准备，需将植物去盆，栽植到基质包中，并加入调配好的营养土。

其他材料、工具和设备的准备，包括水电改造、地面处理、钢结构安装、水池、不锈钢水箱、不锈钢水槽、灌溉系统、防水板、种植容器、控制器、边角收口和装饰材料等材料的准备，及相应工具、设备的准备。其中不锈钢材料需由加工厂提前加工。

（3）其他准备。经图纸会审、设计交底及现场复核，确认无误后，将图纸整理提报业主留档。确定进场时间，提前办理好出入证、施工证、动火证等相关许可证。

根据施工进度计划，确定材料、人员进场时间，安排相关施工人员及车辆。

2.施工过程

进场施工阶段，全程监督安全文明施工情况、施工质量把控、隐蔽工程检查和人员、材料、车辆的管理。配合业主进行隐蔽工程验收和消防验收。在过程中发现的安全及质量问题应及时整改。

（1）通风设备安装

确定开孔位置，安装出风口：在墙面开φ20cm的孔，穿过风机管（因工程为后建，无法做隐蔽工程，经业主许可，风机管线明装于室内），安装出风口、进风口。缝隙用发泡胶填实。

要求：进、出风口安装牢固，发泡胶填充密实，不透风。检查设备是否正常工作（图5-128）。

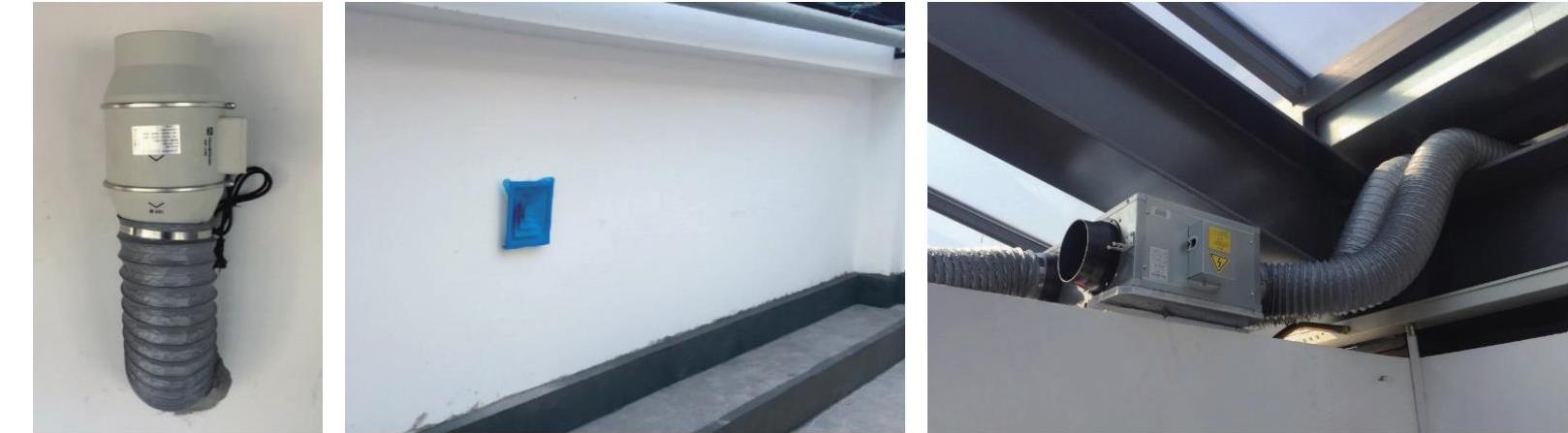

图5-128 单、双向风机

（2）支撑体系施工

1）西侧墙面循环水池砌筑。做法：依据设计图，放线、砌砖、安装泄水口，涂抹砂浆，并涂刷防水涂料（墙面一侧防水涂料涂刷高度应高于水池50cm），做防水实验，再次挂网涂抹砂浆，涂刷真石漆（图5-129）。

要求：水池严格按照放线施工，并在防水涂料彻底凝固后做防水实验（水池注满水稳态2小时，水位无下降即为合格），确保水池不漏水。

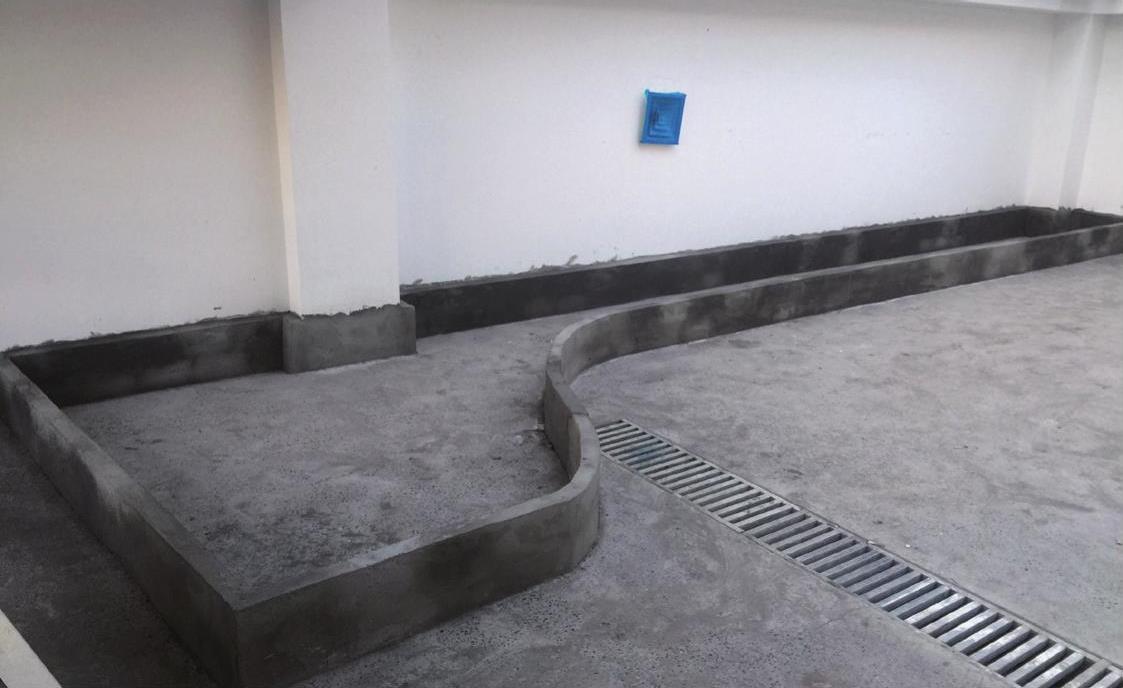

图5-129 水池砌筑

2）钢结构安装、钢结构龙骨焊接、安装。按照施工图纸焊接镀锌钢管（依据PVC防水板尺寸设计），将镀锌钢管与墙面或横梁用膨胀螺栓连接固定。安装完毕后检查焊点是否密实，做二次喷漆防锈处理，整体结构稳固、不晃动（图5-130、图5-131）。

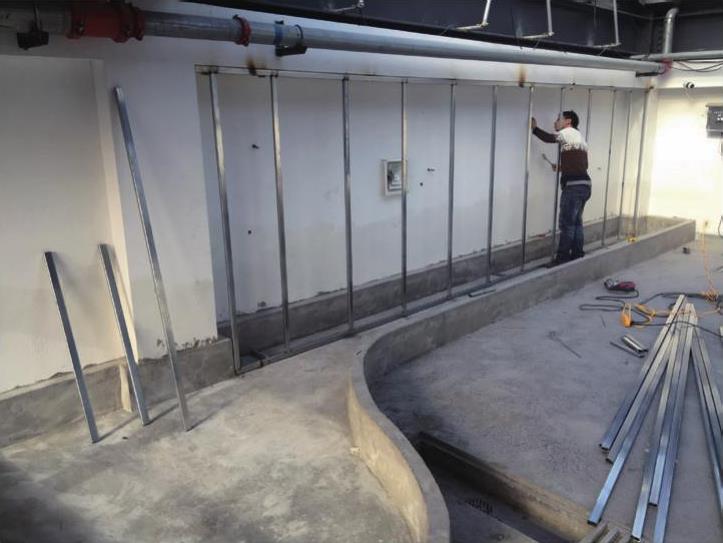

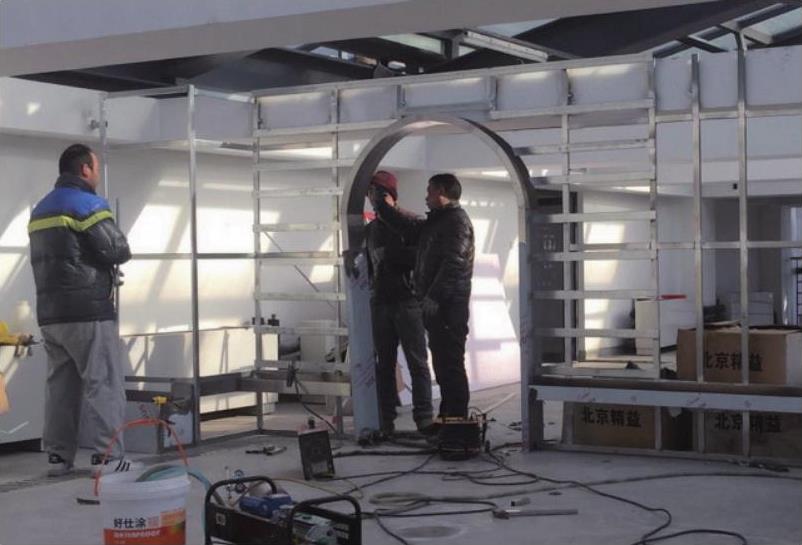

图5-130 钢结构安装

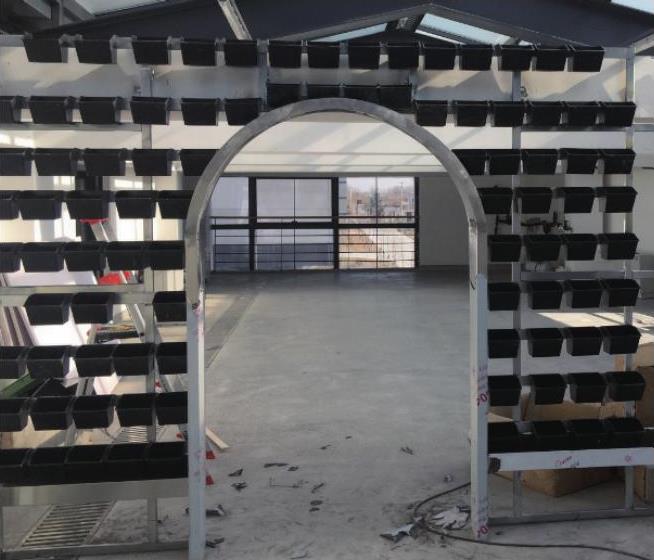

图5-131 钢结构龙骨安装

3）导水槽及水池安装。现场植物墙墙面较多，在设计中将部分墙面的灌溉系统加以整合，减少水箱和灌溉设备数量，大部分墙面下方需要安装导水槽，将灌溉水导入一端安置的循环水池中。

将加工好的导水槽与钢结构焊接固定，因家具摆放，导水槽底边需要距离地面30cm，连接、转弯处满焊处理，焊接部位、与水箱连接处做防水处理。(www.daowen.com)

要求：安装稳定、不晃动，导水槽与地面水平。固定完毕后清理水槽并试水验漏（图5-132）。

图5-132 导水槽及水池安装

4）背板安装（健身休闲区西侧墙面）。本项目应用了多种墙体绿化种植容器，种植袋、“福兆”“百利”三种容器均采用20mm微发泡PVC防水背板，固定于钢架或墙体上，Consis VGM等容器需要在钢结构上固定扁钢，用于容器悬挂（图5-133～图5-135）。

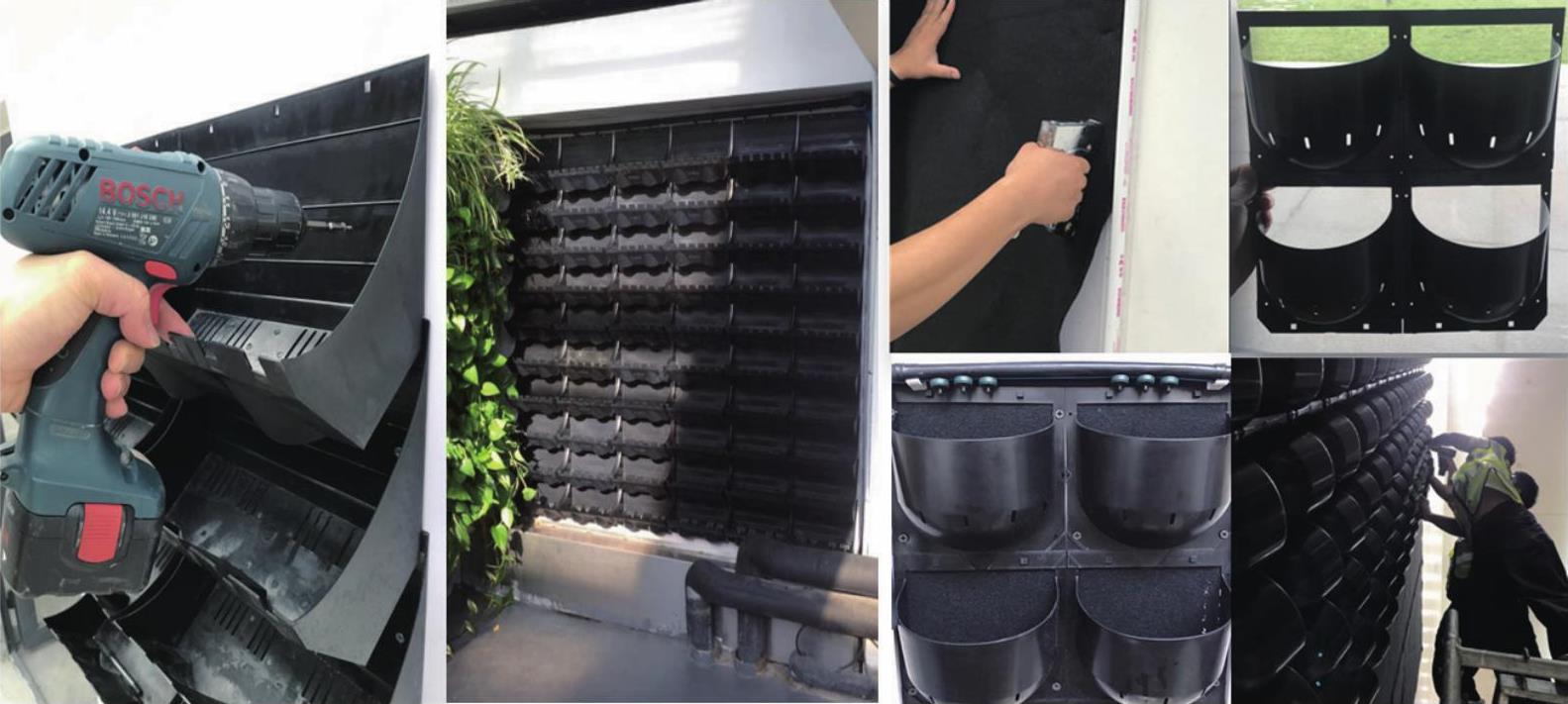

图5-133 容器安装（1）

图5-134 容器安装（2）

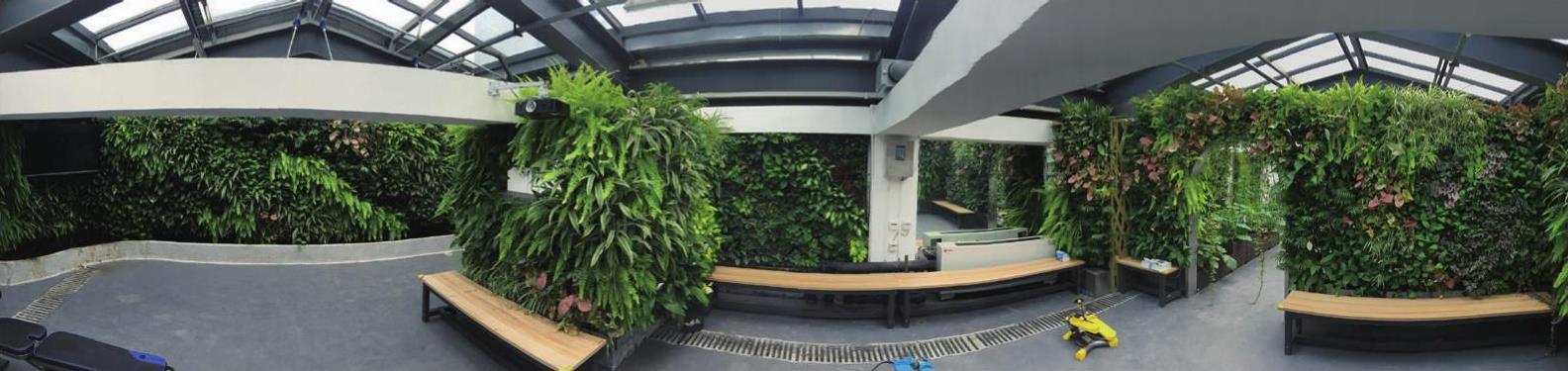

图5-135 全景图

根据植物墙空气过滤技术的要求，西侧植物墙防水背板需打孔。

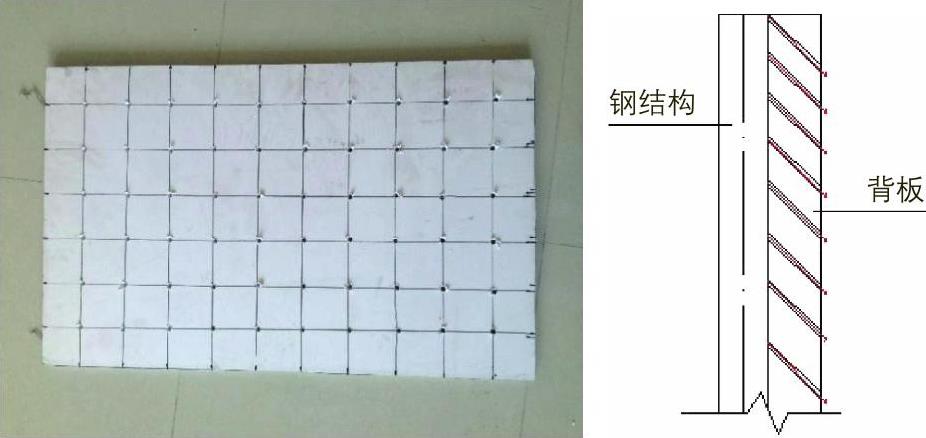

做法：将背板画出4cm×4cm的小格，在线与线的交叉点上，用8mm钻倾斜45°角打孔，防止灌溉水流至背板后（图5-136、图5-137）。

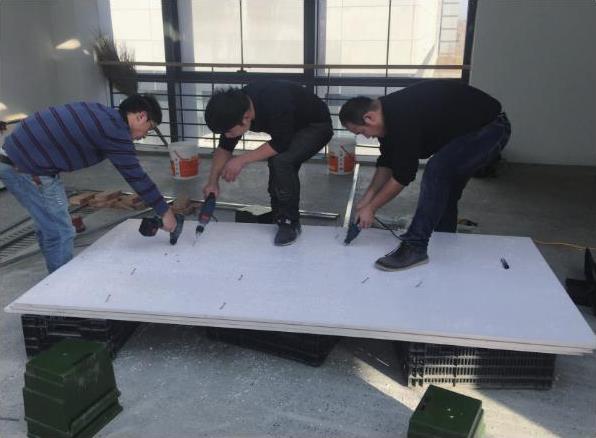

图5-136 背板打孔（1）

图5-137 背板打孔（2）

（3）运维系统安装

控制器的选择包括了“立体绿化管家”、时控开关、干电池型控制器等多种产品和形式。

生态空间空气调节系统的控制采用业主方自行研发的控制设备，实时监测环境参数，根据二氧化碳浓度控制风机开关（图5-138）。

（4）植物种植（图5-139、图5-140）

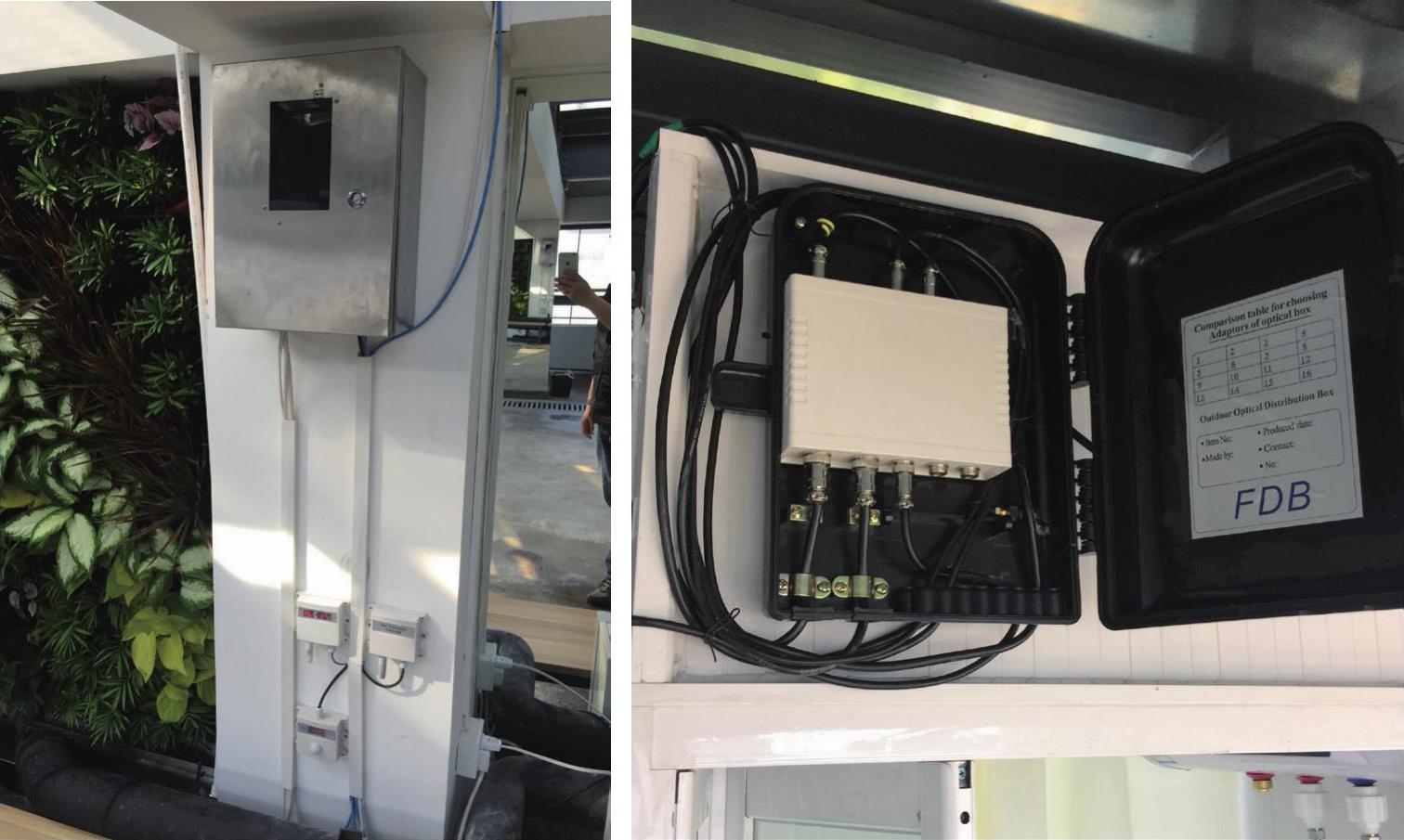

图5-138 控制设备

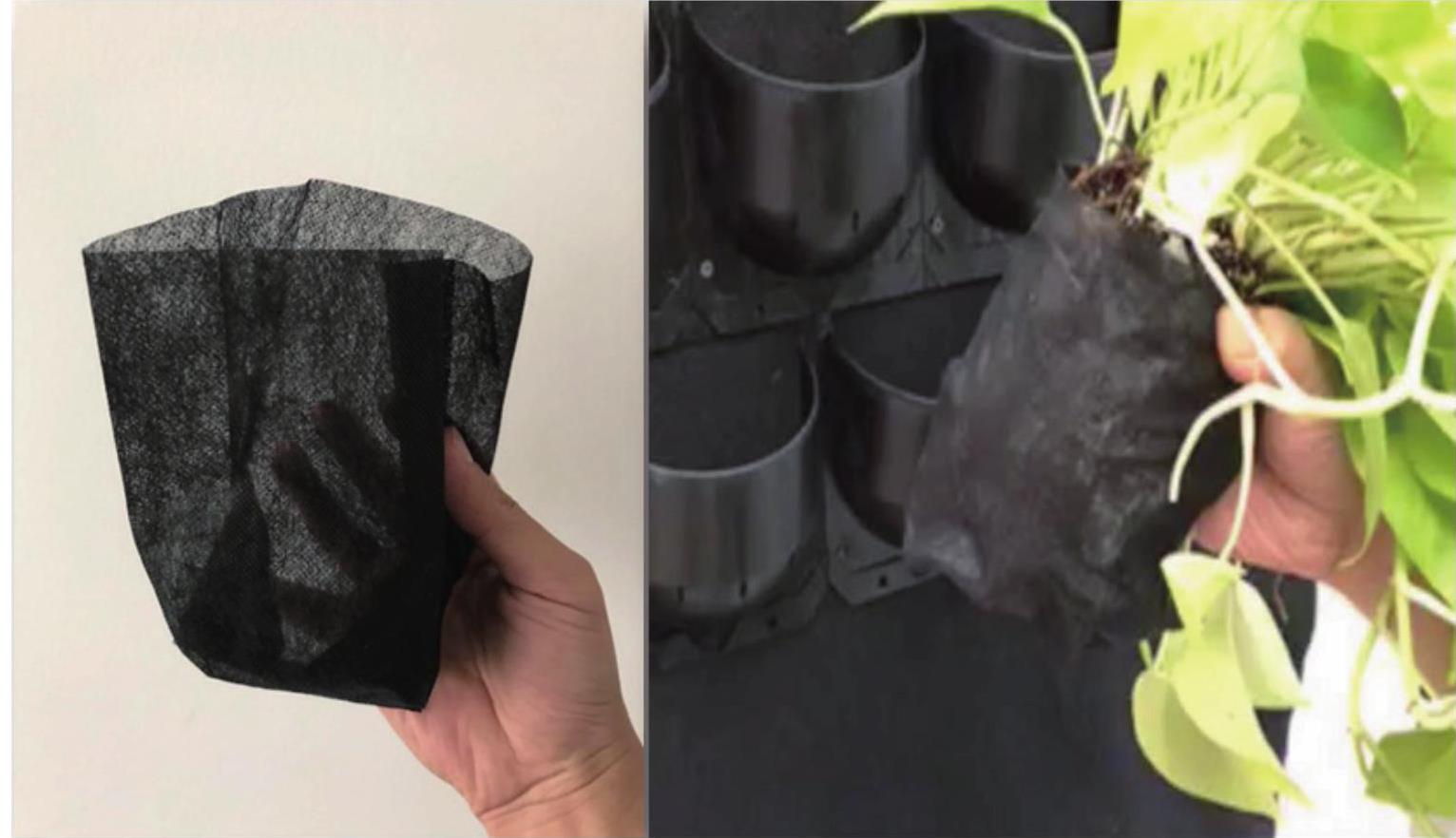

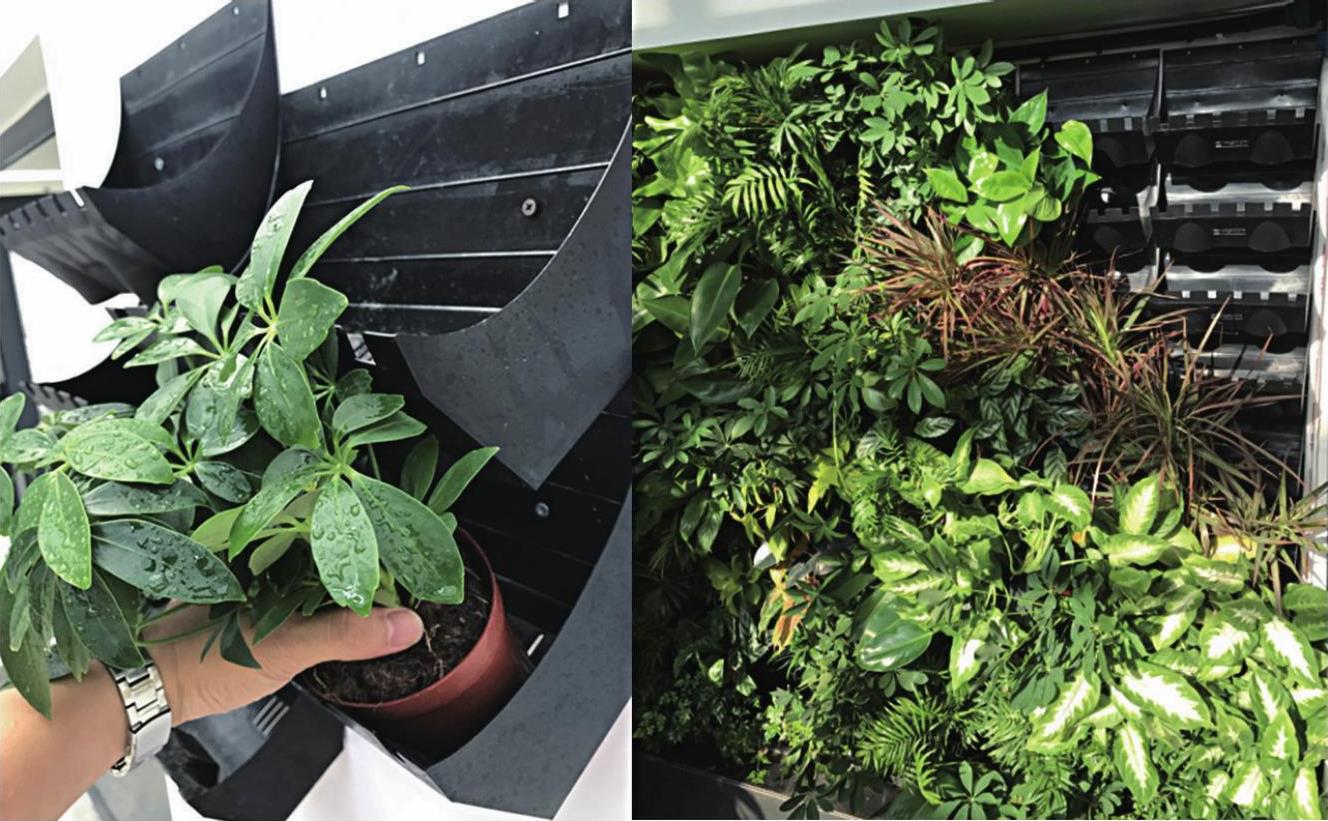

图5-139 植物种植（1）

图5-140 植物种植（2）
