1.现场勘测

（1）勘测内容

1）现场植物墙的尺寸。

2）现场上下水情况。

3）电源。

4）墙面的结构。

5）光照的情况。

6）全年的温度情况。

7）施工的空间。

8）业主对施工的要求。

（2）现场情况

新郑机场植物墙项目包括尺寸相同的两个区域，位于T2航站楼出发大厅的南、北两侧，尺寸为长7.4m、高5.65m。根据现场勘测，下水可使用原有植物墙的下水装置，上水将原来的滴灌上水改为浇灌式上水。原植物墙拆除后墙面为不锈钢板面，可用于安装植物墙支撑架。现有光照能够达到植物墙的光照要求，植物墙环境温度常年基本保持恒定，可保证植物正常生长。因植物墙四周为玻璃墙面，施工中要注意保护（图5-85、图5-86）。

植物墙的高度为5.65m，要注意高空作业安全。为保证文明施工，施工时需设置围挡，地面铺设地垫，及时清理施工垃圾。施工中涉及电工和电焊等，需准备动火证。因工期较紧，施工可24h进行。

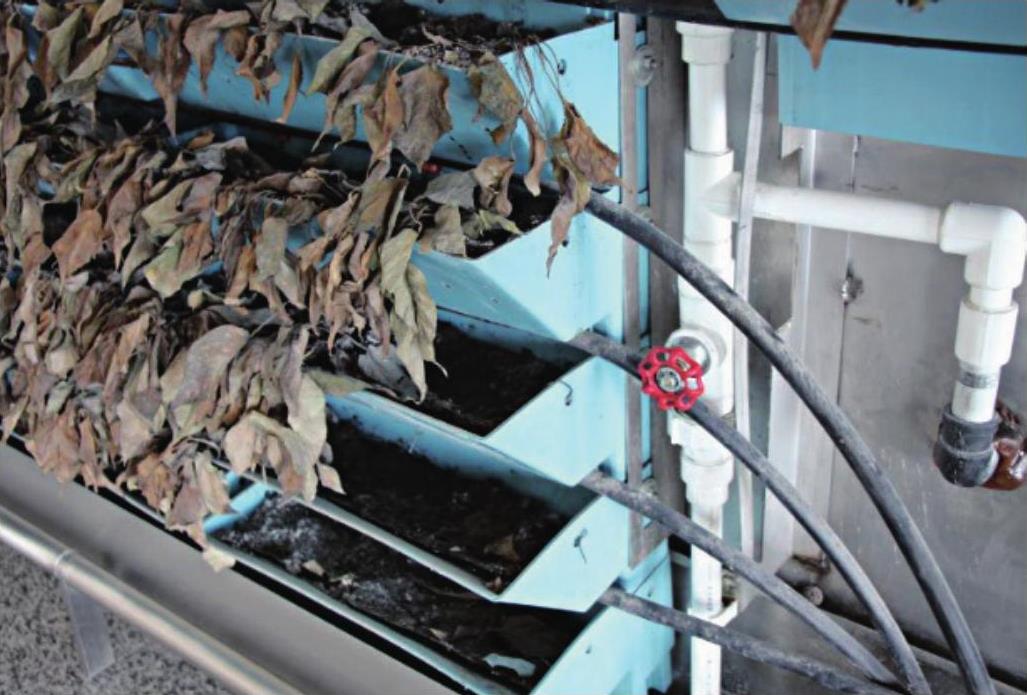

图5-85 现场情况（1）

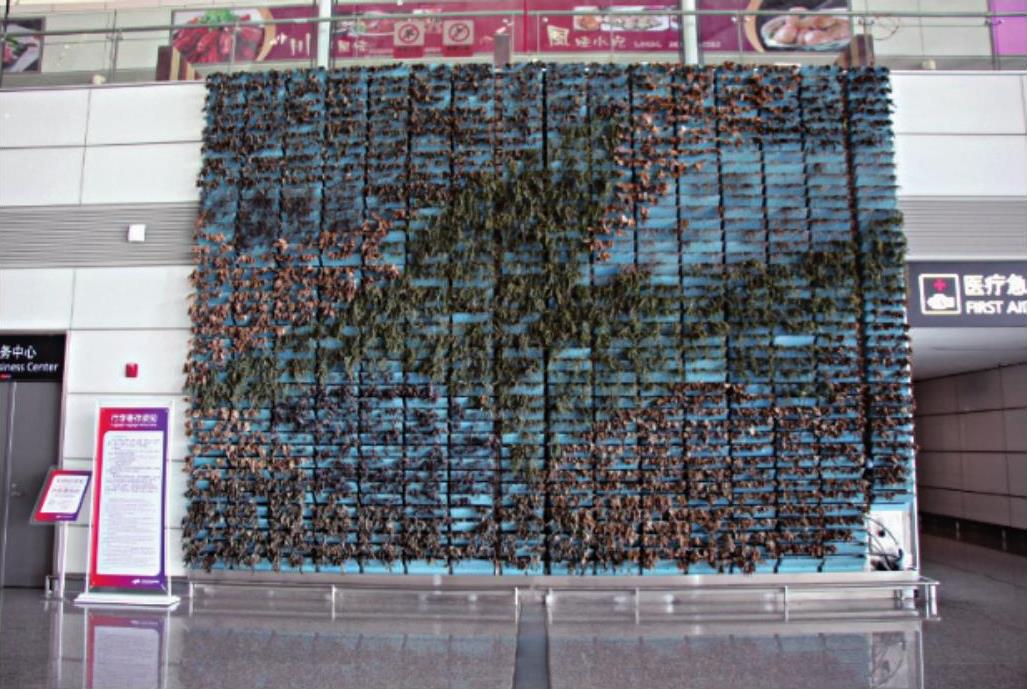

图5-86 现场情况（2）

2.方案设计

（1）施工工艺选择。根据现场勘测结果、业主的要求，以及本项目做的若干份乘客调查，选择钢龙骨搭配种植盒的施工工艺。

（2）植物墙设计理念。植物墙图案采用规则式与自然式相结合，以绿色作为最主要的背景色，选择不同种类、大小、颜色的植物来增加空间的生命力和韵律感，通过植物拼组，凸显河南省机场集团有限公司LOGO，使整面植物墙空间丰富的同时更具生机和活力。

此次植物墙LOGO设计，选用花烛作为造型植物，与打底植物的颜色形成反差；选用黄叶绿萝作为烘托，通过“吉祥鸟”造型的设计，表现展翅高飞的寓意，在整体效果中起到画龙点睛的作用（图5-87）。

图5-87 设计效果图

（3）植物配置。本项目均选用株形优美、观赏价值高、空气净化效果好、杂质吸附能力强、容易种植、存活率高的植物，集空气净化、艺术价值、人文价值、商业价值于一体，起到舒缓心情、净化空气、减压降噪的效果（图5-88、图5-89）。

植物种类：鹅掌柴、绿萝、黄叶绿萝、花烛、袖珍椰子。

植物数量：共计2031×2=4062盆。

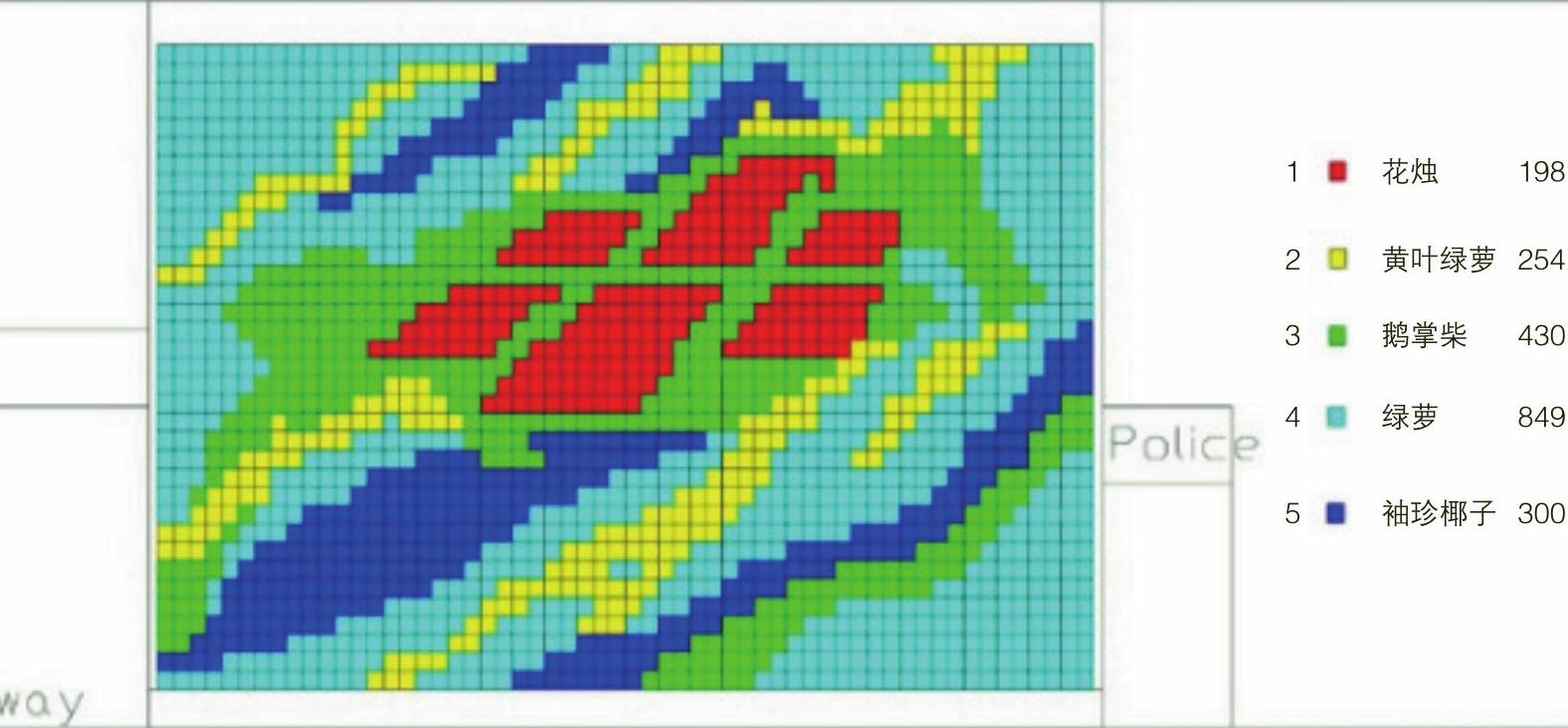

图5-88 植物种植布置图(www.daowen.com)

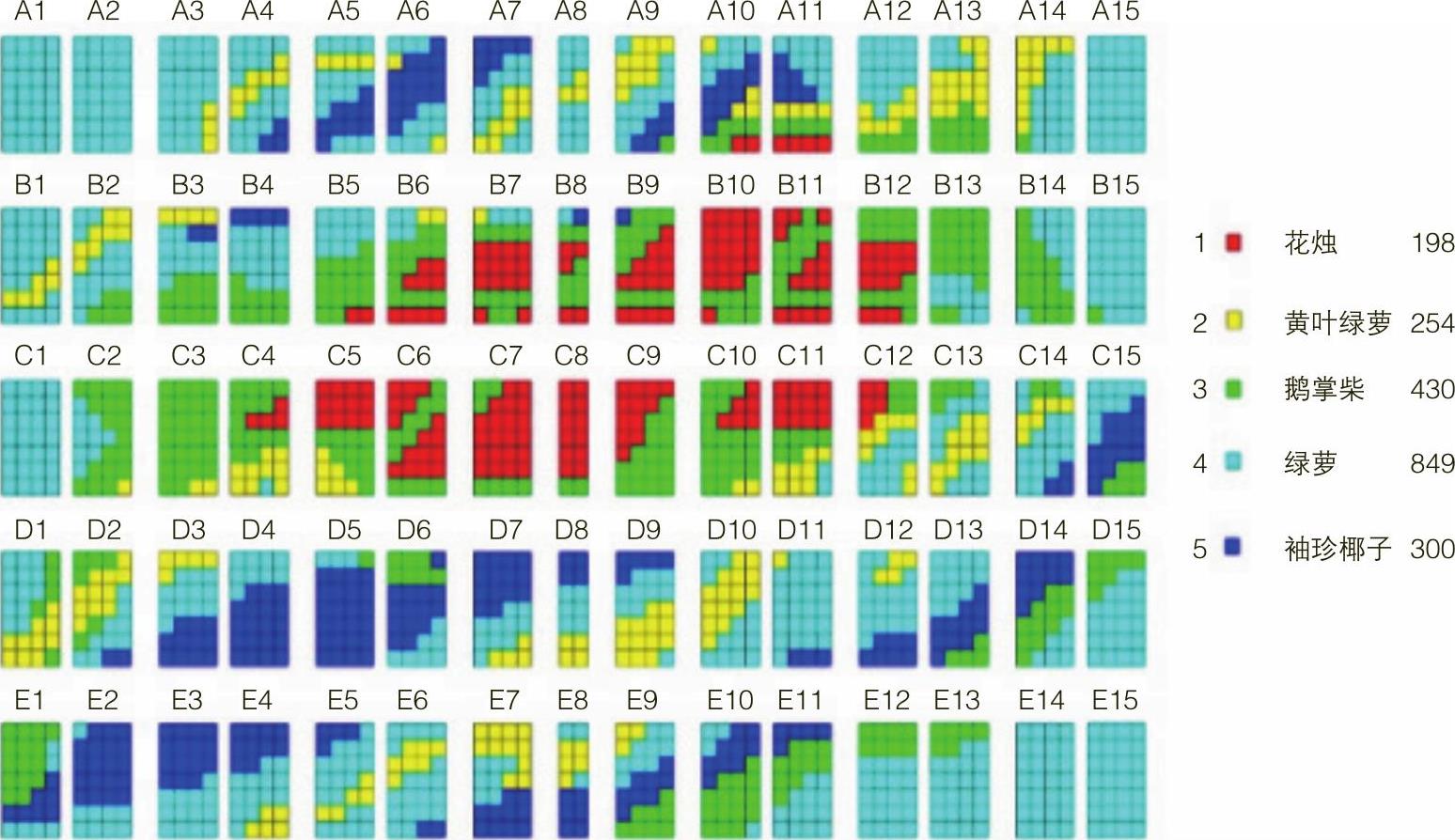

图5-89 植物种植图

（4）施工设计

1）龙骨固定设计。后龙骨是在原有植物墙拆除后，保留不锈钢板的基础上进行设计的。考虑施工完毕后整体植物墙承重问题，在龙骨固定时又采取多点锚固的方式进行加固（图5-90）。

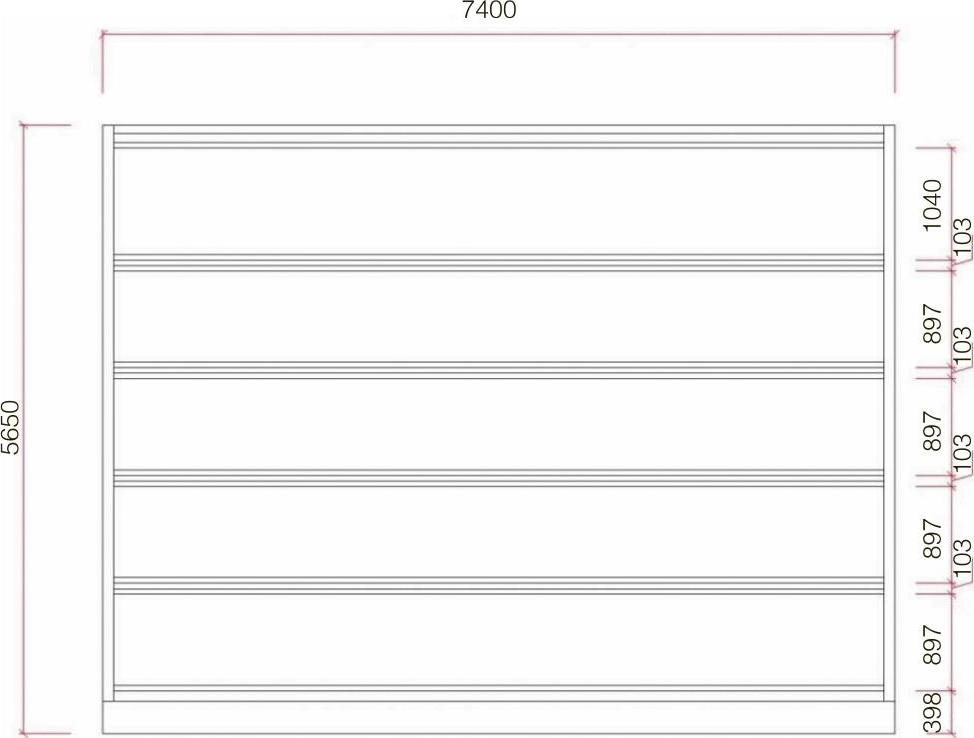

图5-90 工程后龙骨图

2）背框采用模块式安装，分为W500×H1000和W500×H1143两种模式，固定在后龙骨框架上（图5-91）。

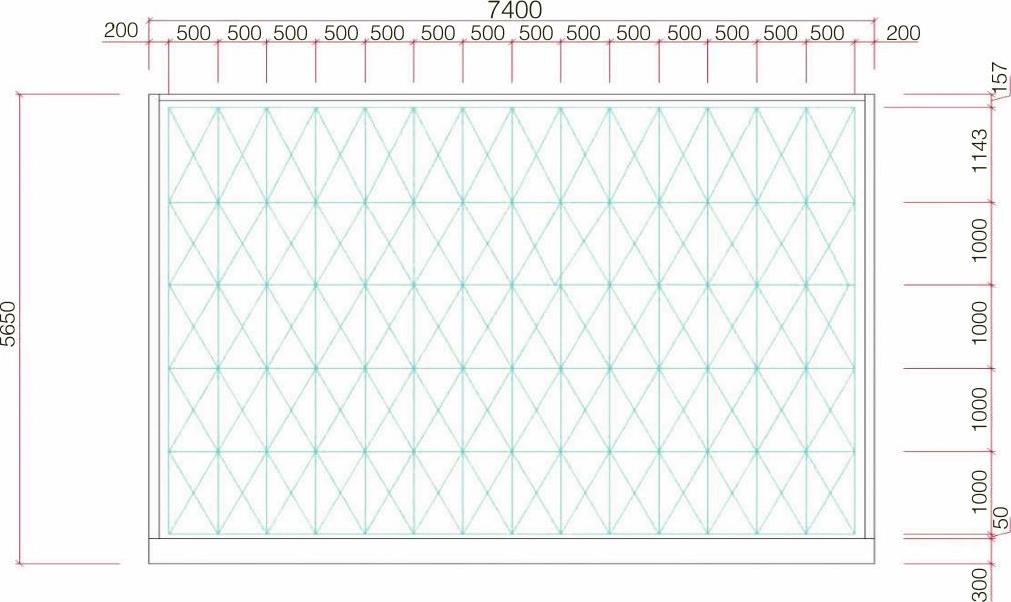

图5-91 工程背筐图

3）上水设计。根据项目面积大小情况以及单位小时出水量，均衡情况设计两路上水，采用自动控制模式进行实时淋灌式浇灌。

下水设计。在原项目基础上用不锈钢水槽收集多余浇灌水，自然排放至下水管道（图5-92）。

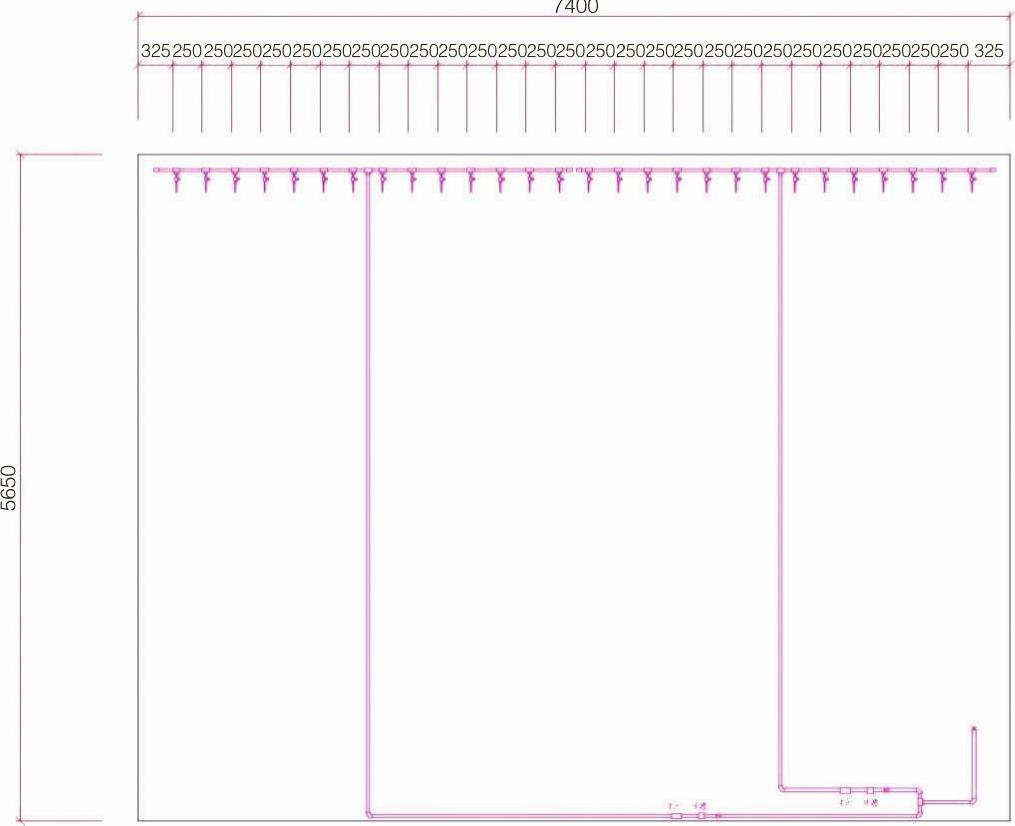

图5-92 灌溉管线设计图

（5）施工组织

1）施工日期。自2016年2月25日～2016年3月5日，共计10日。根据业主要求，施工周期比较紧张，同时还需要拆除原有植物墙，考虑T2航站楼部分航班已投入使用，为了保证安全文明施工，本项目搭设安全防护，便于操作。

与业主办理与施工相关的证件，例如：施工证、动火证、机场出入证。

2）施工内容

①拆除原有植物墙。

②安装龙骨。

③上水、下水安装。

④标准种植背筐安装。

⑤植物种植。

⑥设备调试、撤场、打扫卫生。

⑦验收。

3）施工流程示意图（图5-93）

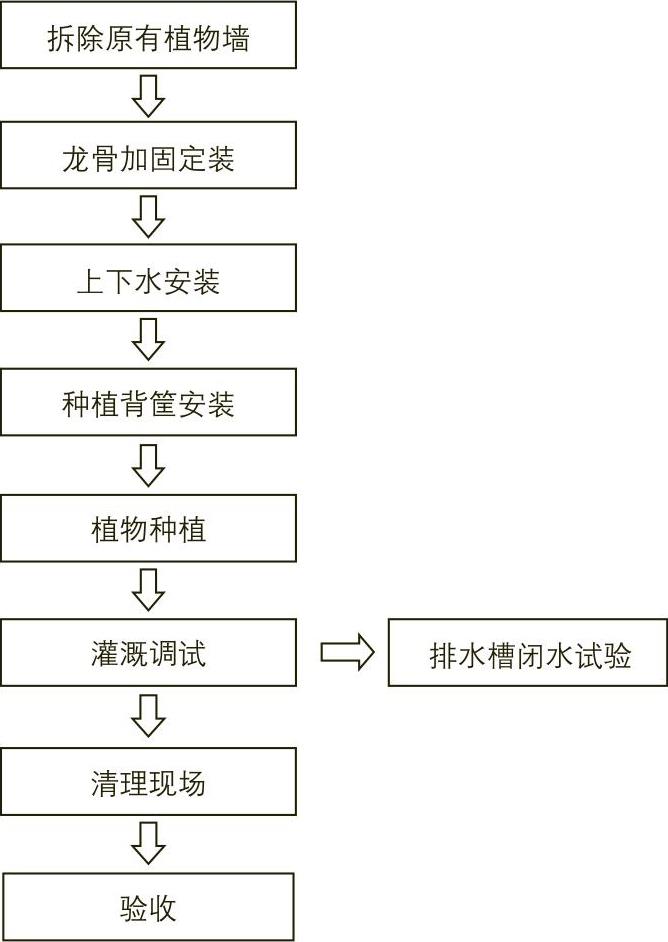

图5-93 工程流程示意图
