1.现场勘测和对接

本项目与新建建筑同步设计和施工，现场勘测包括原始图样尺寸复核、拍照、了解现场情况等（图5-40）；对照甲方提供的建筑图样了解现场实际情况，测量现场尺寸，标出与图样不符的位置；影像资料收集、拍照。施工前与设计师沟通，深入了解设计意图（图5-41、图5-42）；与现场的主体结构施工队、水电施工队、装潢施工队进行多方沟通，了解他们的各自施工进度并协调配合各工种。

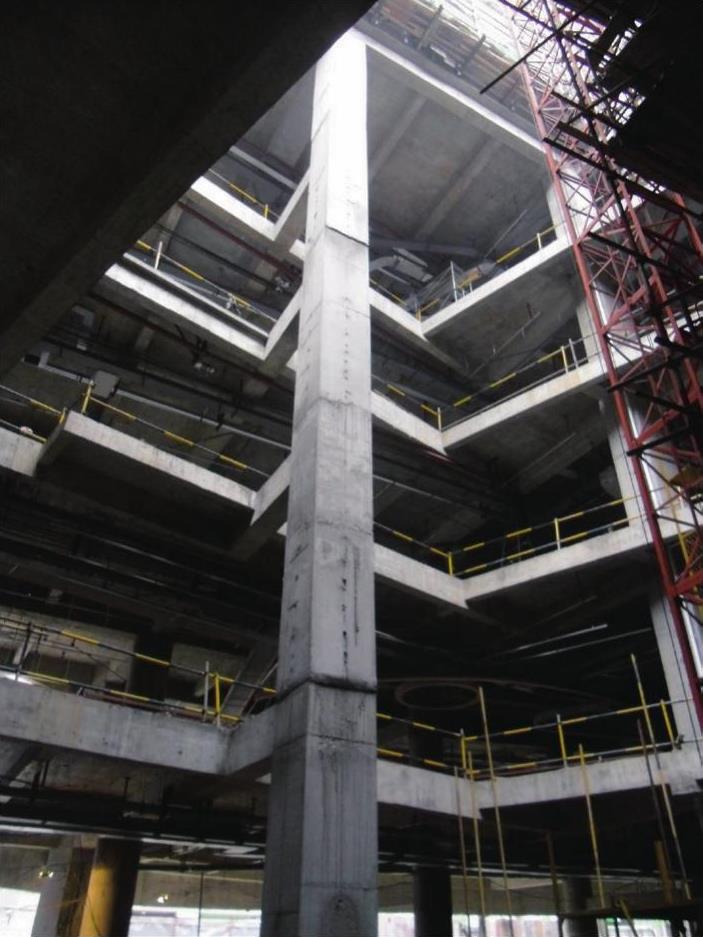

图5-40 主体结构完成后的柱体

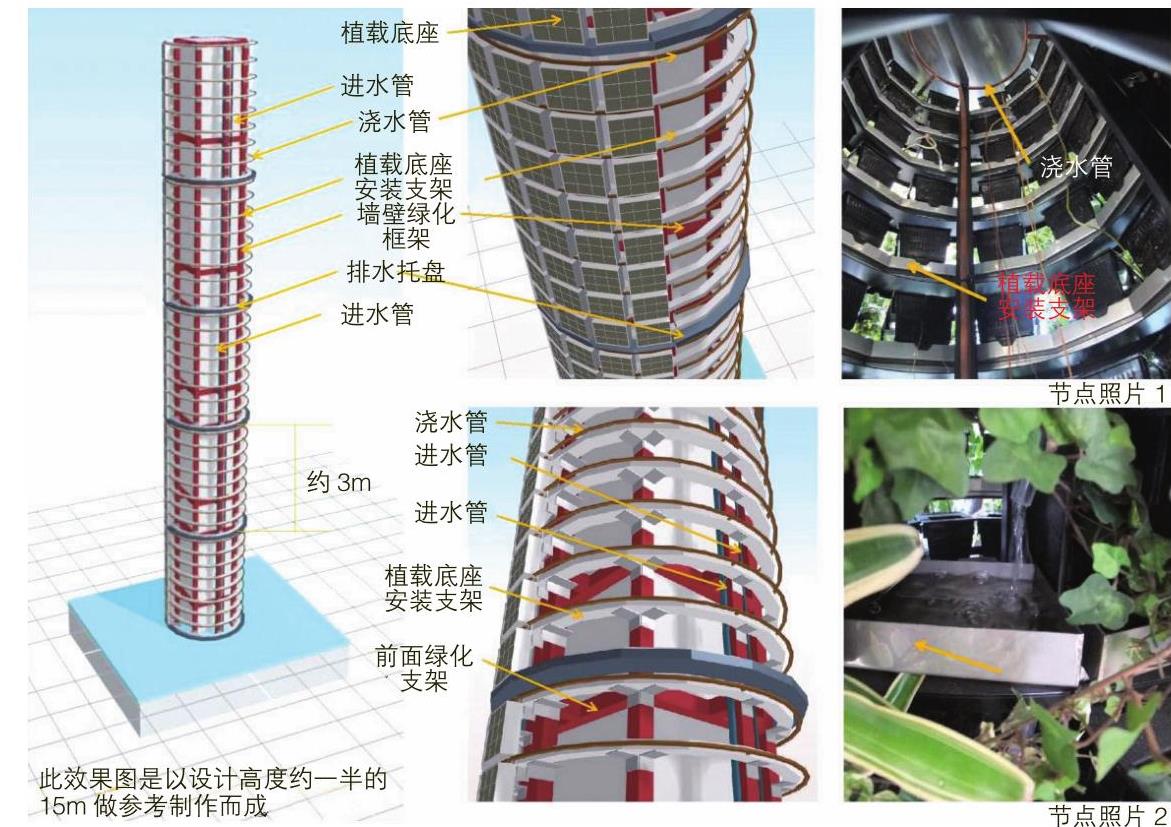

图5-41 最初设计施工工艺

图5-42 最初设计效果模型

2.工艺选择和方案深化

（1）绿化柱的工艺选择。在商业空间做一根高度近30m（约10层楼高）的立体绿化柱。据日本设计师介绍，当时亚洲还没有类似案例，所以选择工艺和施工方案都需要非常谨慎，充分考虑各种不可控因素（图5-43～图5-46）。

1）施工安装时间很短，其他装修没有结束，没有水源，灰尘污染严重，无法保证植物存活。

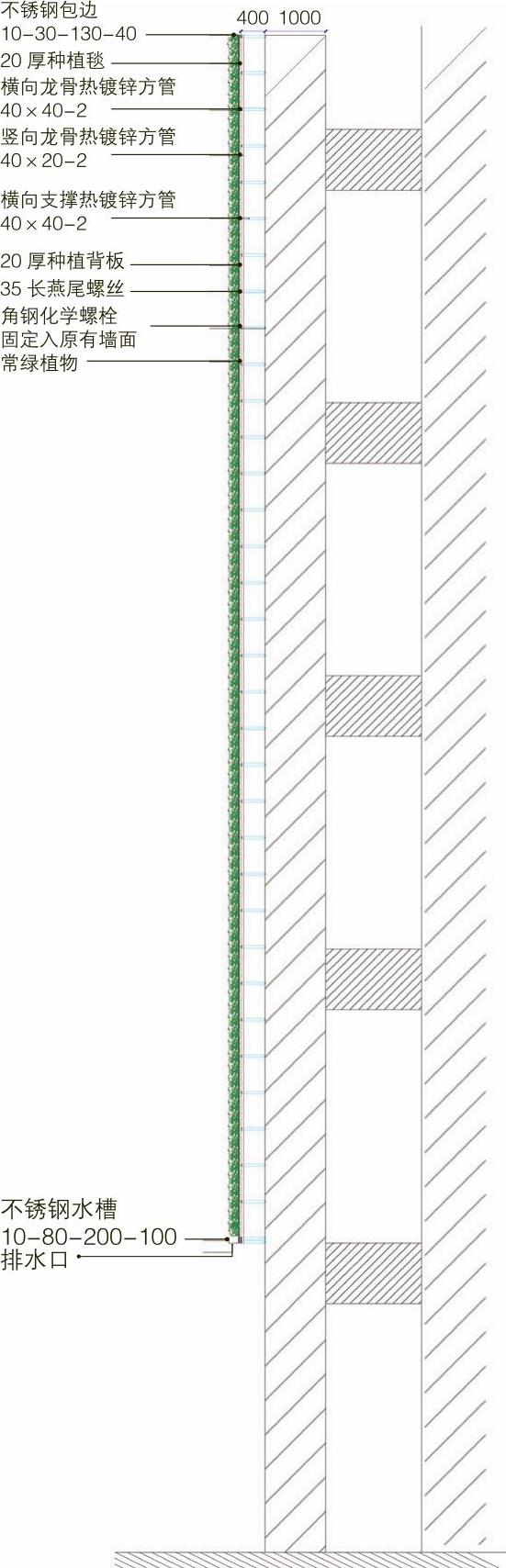

图5-43 柱体绿化剖面图

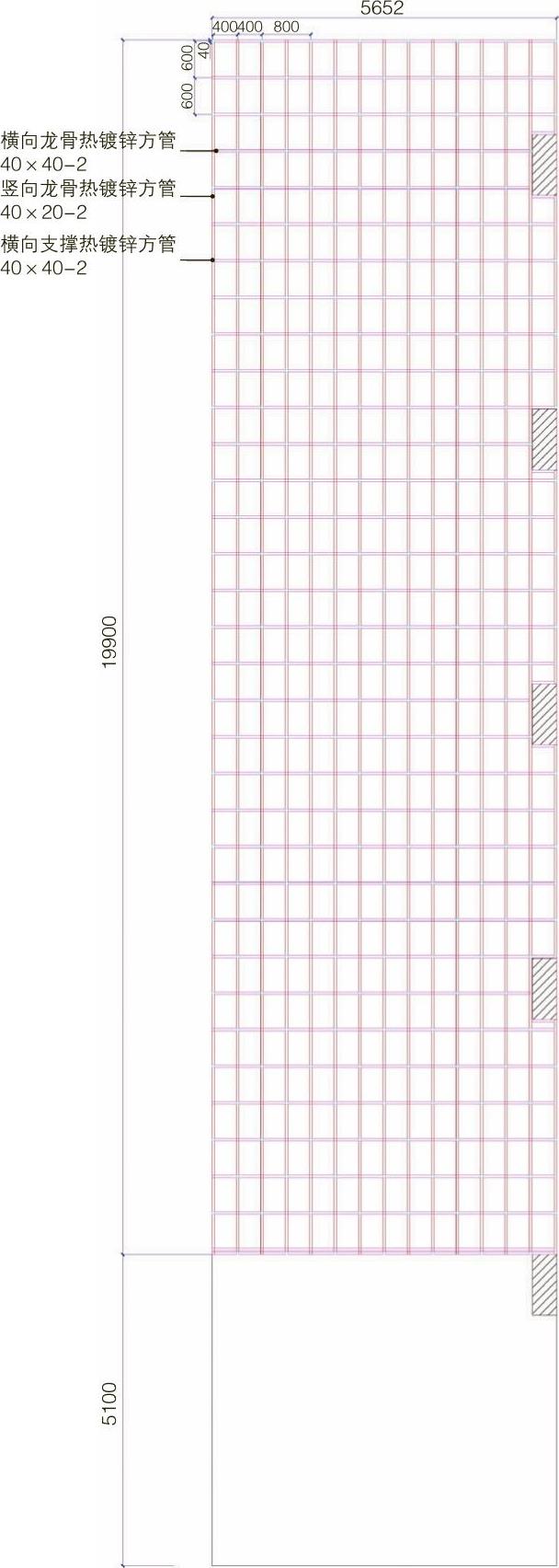

图5-44 柱体绿化龙骨展开图

2）日常养护难度比较大，表现在高度上和时间上，高度上需采用垂直的绳索牵引升降机，时间上必须是营业时间结束，晚上10点以后。

3）要求植物生存时间长，并要求控制造价及养护方便。

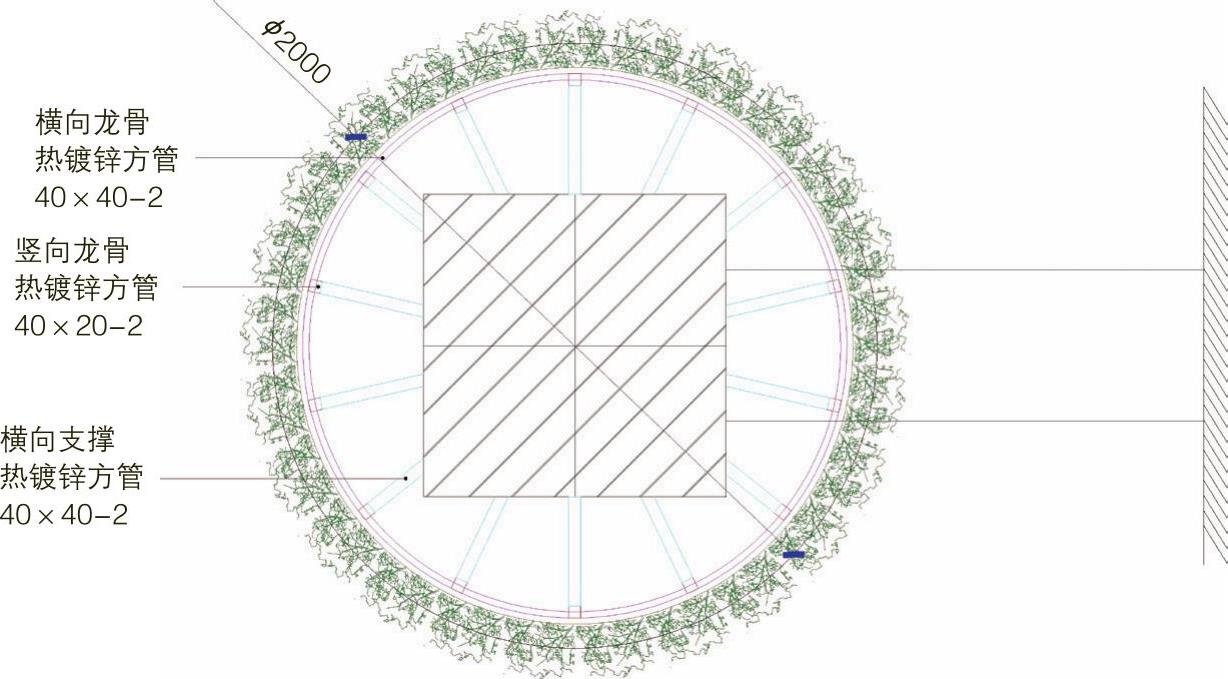

图5-45 柱体绿化顶视图

(www.daowen.com)

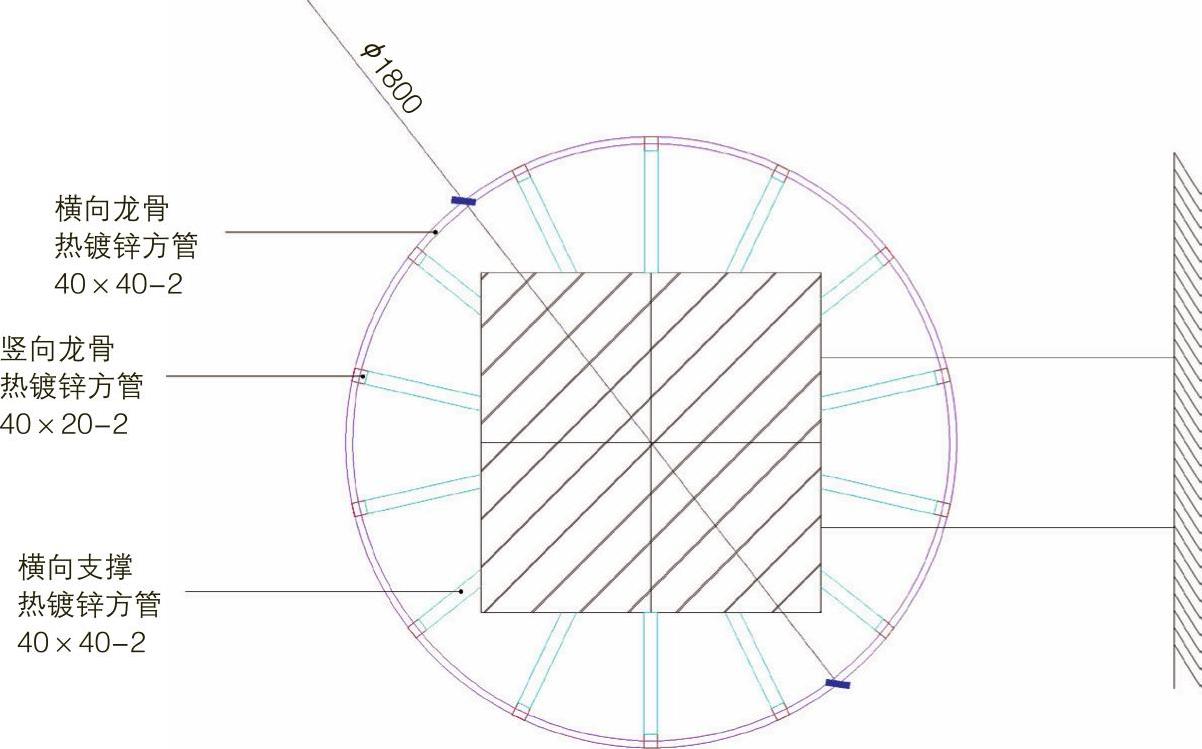

图5-46 柱体绿化龙骨顶视图

最后确定以改良种植毯为柱体栽培基础结构，种植层以单体种植袋的形式，提前在基地预培成熟的苗木（图5-47）。

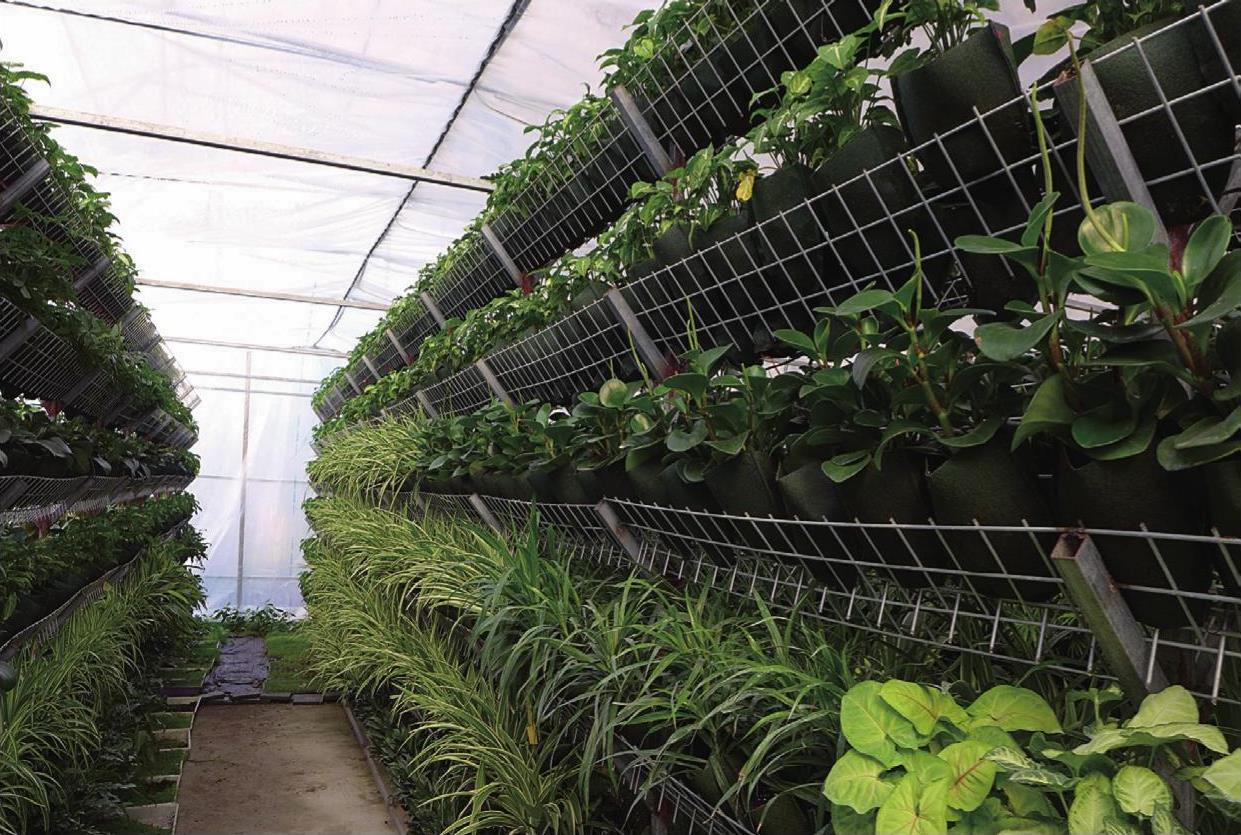

图5-47 种植袋植物预培

（2）浇灌与控制。浇灌水源采用在顶层卫生间专门预留的水源接口，控制系统和施肥系统也同时安装在顶层的工具间。所有管线在装修时预留在墙体或地坪下面。

灌溉管网的布置按高度由上而下分为4组，分别由4个电磁阀进行控制，每组灌溉管和滴头按螺旋状排列，电磁阀和滴头采用性能稳定的进口产品（图5-48）。施肥系统采用了水肥一体的自动加肥系统，施肥泵为以色列产的等比例水动力泵（图5-49）。

控制系统采用灌溉专用控制器，预先设置参数，控制器按程序自动打开电磁阀浇灌。由于造价原因没有安装远程监测和控制系统。

（3）植物配植设计。根据现场光照、温度、通风等情况选用耐阴、耐旱、生存能力较强的植物。

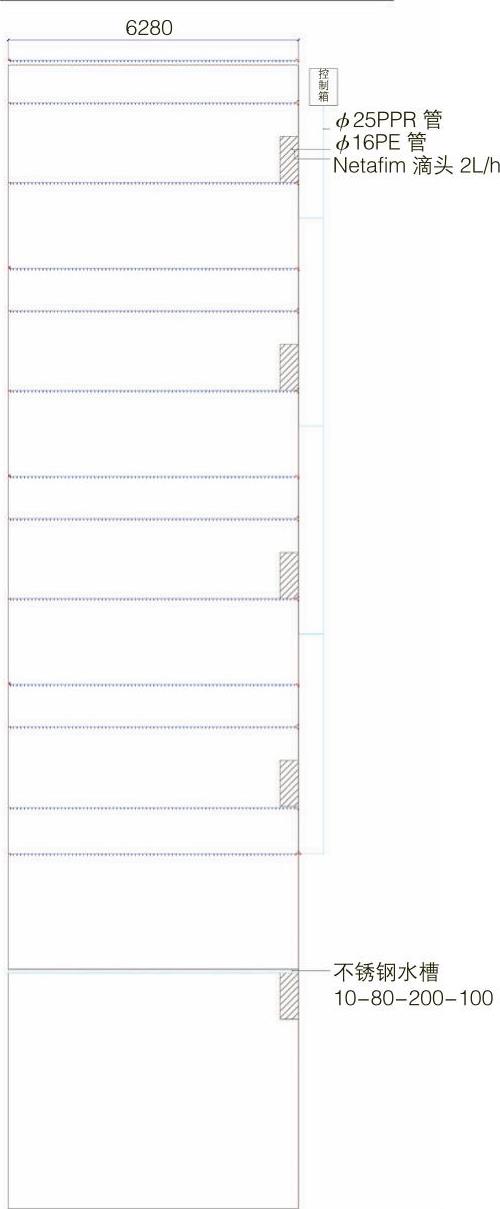

图5-48 柱体绿化灌溉图

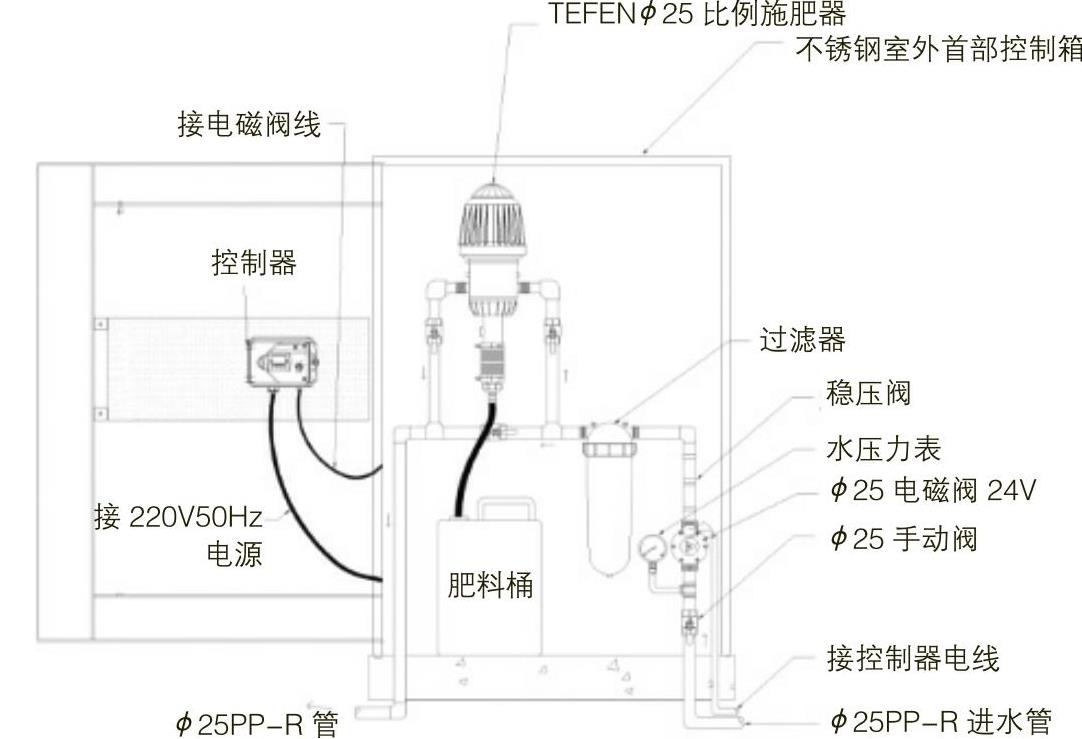

图5-49 柱体绿化首部控制箱图

本项目采用如下植物：合果芋、巴西木、吊竹梅、白鹤芋、绿帝王蔓绿绒、小天使蔓绿绒、袖珍椰子、花烛、金边吊兰、鸟巢蕨、五彩千年木、紫边碧玉、鹅掌柴、波斯顿蕨、多孔龟背竹、橡皮树等（图5-50）。

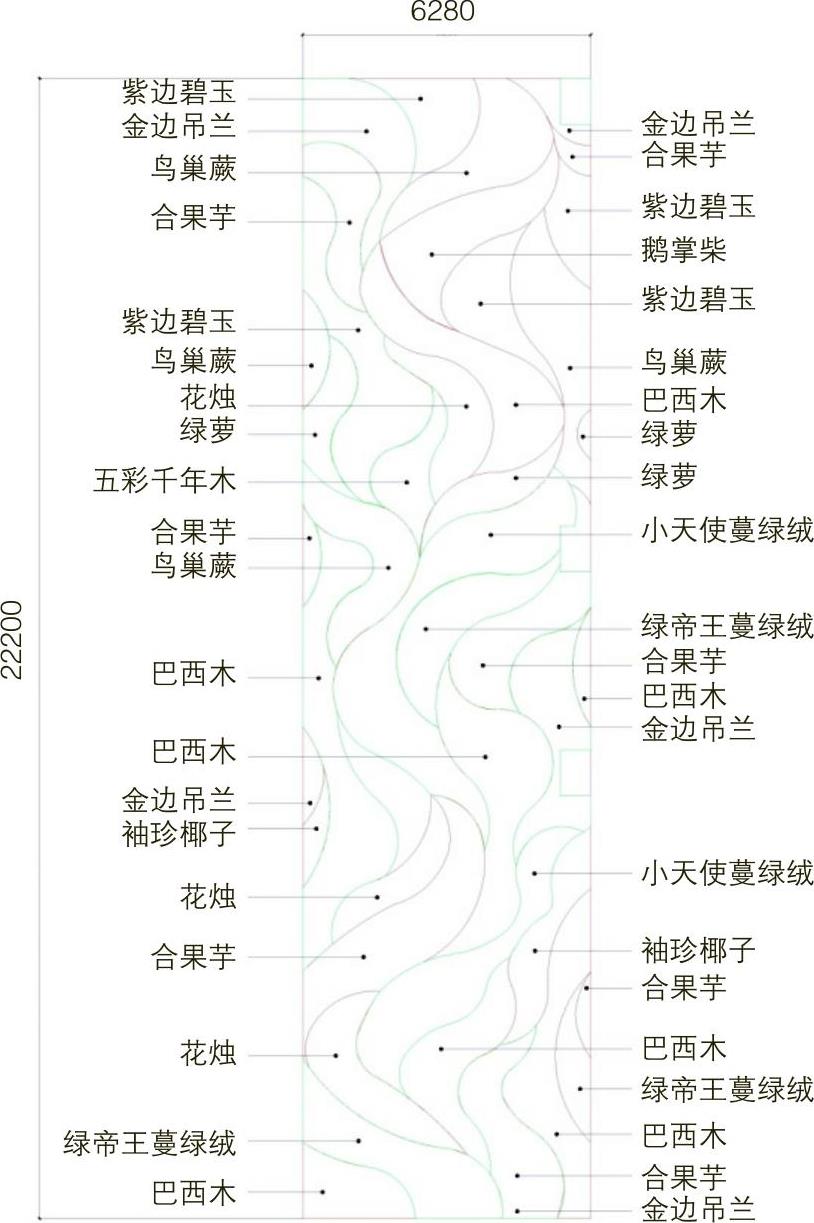

图5-50 柱体绿化种植图

在方案设计过程中，既考虑了绿化柱的整体效果，也充分考虑了每个楼层的不同的观赏角度；同时对植物颜色、叶片形态、生活习性等特点进行了分析，在保证植物高存活率的前提下，以较高的审美标准完成绿化柱的方案设计。为迎合建筑整体变化多端和有趣的形体，在整体绿植形态设计上采用了简洁明快的不规则曲线造型分块。植物选择上以常绿植物为主，穿插点缀块状彩叶植物，并根据植物叶片色彩及形状进行搭配，整体方案美观大方。

3.合同签订与施工组织设计

（1）图纸会审、签订合同、将方案及概算交业主审核。根据业主意见，优化整体板块布局，调整植物配置。经业主确定后进行具体的预算，工作量精准测算，综合单价充分考虑未知因素。施工图绘制前设计师到现场再次对现场进行尺寸复核，绘制出准确的施工图。根据图样和材料清单，签订施工安装合同。

（2）设计交底、现场复核、施工组织设计、确定项目经理、与设计师沟通、与业主沟通。设计师组织设计交底，项目经理拿到图之后进行认真读图，提出设计方案在施工中可能会出现的问题。项目经理在设计师的带领下进行现场勘查，进行现场交底，项目经理对现场情况复核。项目经理与业主、总包单位现场施工人员沟通，了解现场情况，编写施工组织设计。
