1.现场勘测

（1）勘测内容

1）甲方具体需求。

2）项目地点及交通流线。

3）墙面现状及尺寸。

4）现场采光情况及水电供给状况。

5）冬季供暖情况及室内温度。

6）确定进场日期。

现场勘测完毕，填写《项目调查表》（附录A）并归档，以便项目进展过程中各部门相互协调工作。

（2）现场情况

1）墙面长6.6m、高2.85m，两面墙尺寸相同，面积共38m²。

2）水源较远，无下水。

3）光线条件一般。

4）人为的物理伤害较少。

5）需要安装“立体绿化管家”（植物墙远程监控设备）。

2.方案设计

（1）施工工艺的选择。本项目甲方要求造价、养护成本较低，植物生存时间长、后期表现好，并要求智能控制。因此选择种植袋作为种植容器，其特点是提供植物根系足够的生长空间，植物可以长期生长，维护成本较低。

（2）运维系统的设计。种植袋型植物墙一般采用顶端水幕灌溉的方式，即在植物墙顶端安装一根灌溉水管，采用大流量滴头，灌溉水经过种植袋背面的无纺布渗透到整个墙面，达到浇灌的目的（图5-2）。本项目现场的水源较远，并且现场装修已经完毕，不具备排水条件，因此采用循环水灌溉的方式，定制不锈钢蓄水箱，水泵辅助增压，采用种植袋顶层滴灌的灌溉方式。

本项目植物墙采用单行40盆植物，为了保险起见，每盆植物使用两个滴头，共80个滴头，每个滴头流量约为30L/h，总流量约为2400L/h。选择7.5m扬程、流量5000L/h的潜水泵，以保证流量充足，水泵入水口需安装叠式过滤器，确保杂质不会堵塞滴头。

图5-2 灌溉点位布置示意图

为了保证植物受到的平均光照强度大于500lx，每平方米需要补充30W以上的白光LED照明灯，本项目选用35WPAR光源LED轨道射灯（图5-3）由于植物墙墙面面积约为38m²，因此，本项目共需要LED轨道射灯38盏。

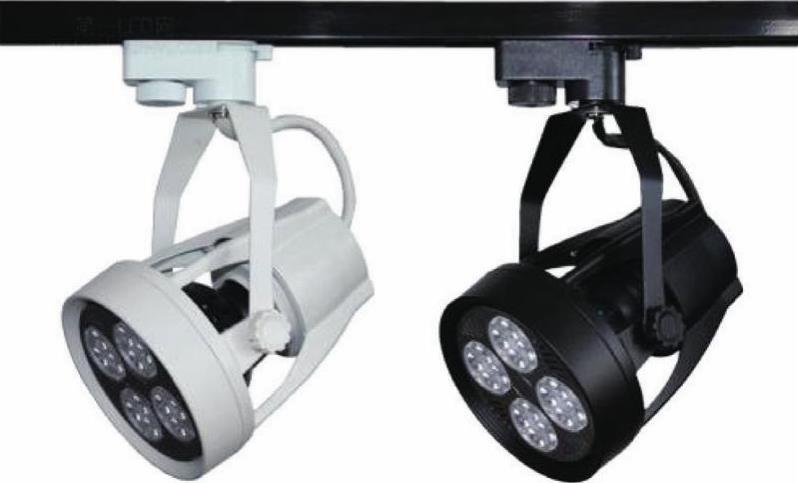

图5-3 LED轨道射灯

在密闭的室内，空气较为静止，植物易生病。为了加强空气流动，使植物健康生长，同时促进空气与植物的有效接触，本项目采用轨道风扇打造室内空气微循环系统，风扇随射灯同时开启，风沿植物墙对角线贴近植物墙行进（图5-4）。根据伯努利原理，植物根系附近的空气由于负风压被抽出，从而促进植物墙附近空气的流动，保证植物健康存活，加强植物墙对室内环境的改善作用。(www.daowen.com)

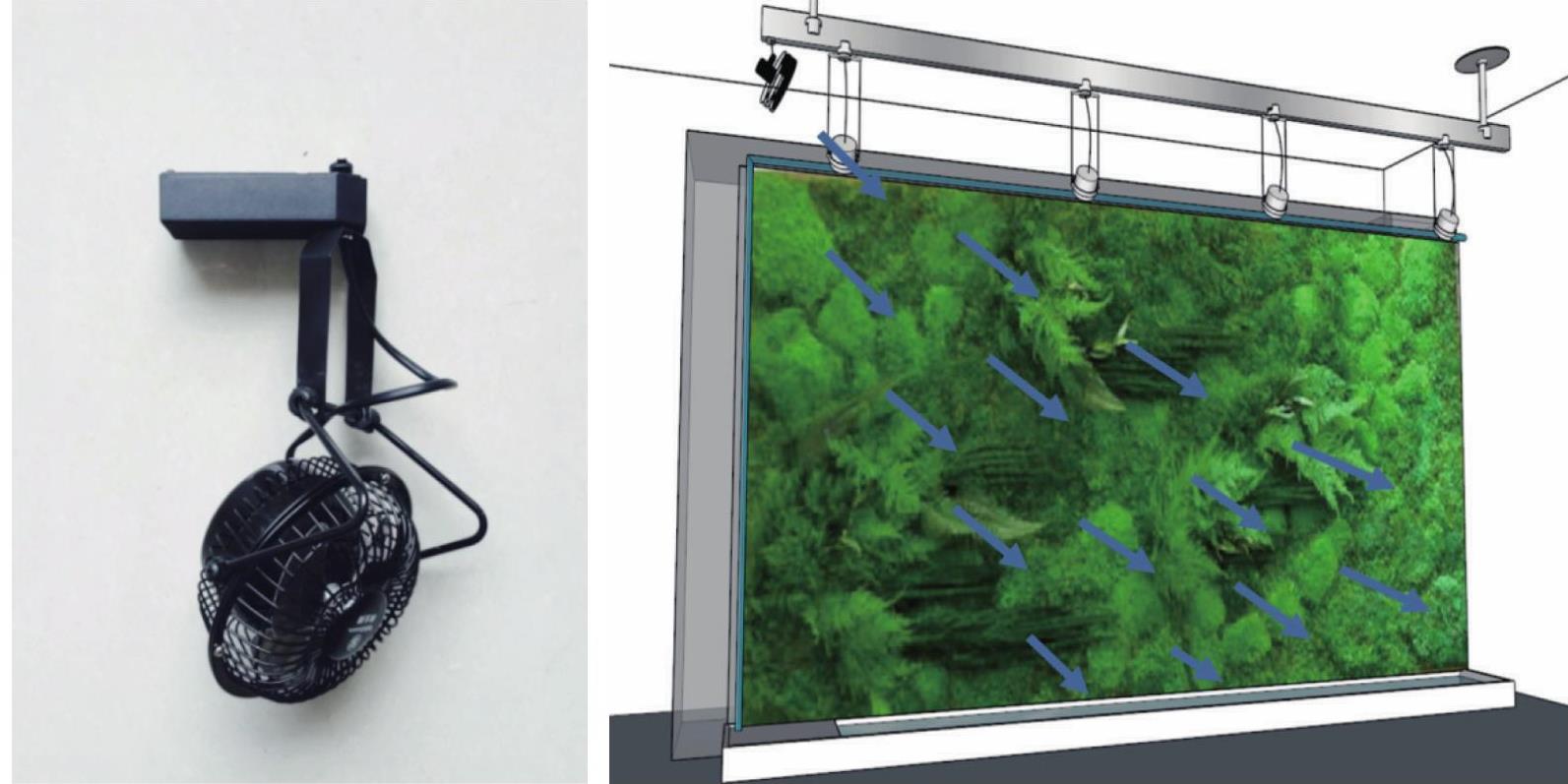

图5-4 轨道风扇

本项目甲方要求实现全自动监测、远程控制，便于日常养护，因此选用“立体绿化管家”植物墙智能管理设备对植物墙进行远程监控，控制补光设备以及灌溉设备的开启时间。

（3）植物墙效果设计。在方案设计过程中要考虑植物颜色、生长形态、生存习性等特点，本项目采用将植物颜色及叶片形状进行搭配的方式，以曲线造型构成整体方案设计，体现有规则的重复韵律和统一的曲线美。波纹形的植物配置在视觉上具有较强的引导性，能够加强建筑立面的动感（图5-5、图5-6）。

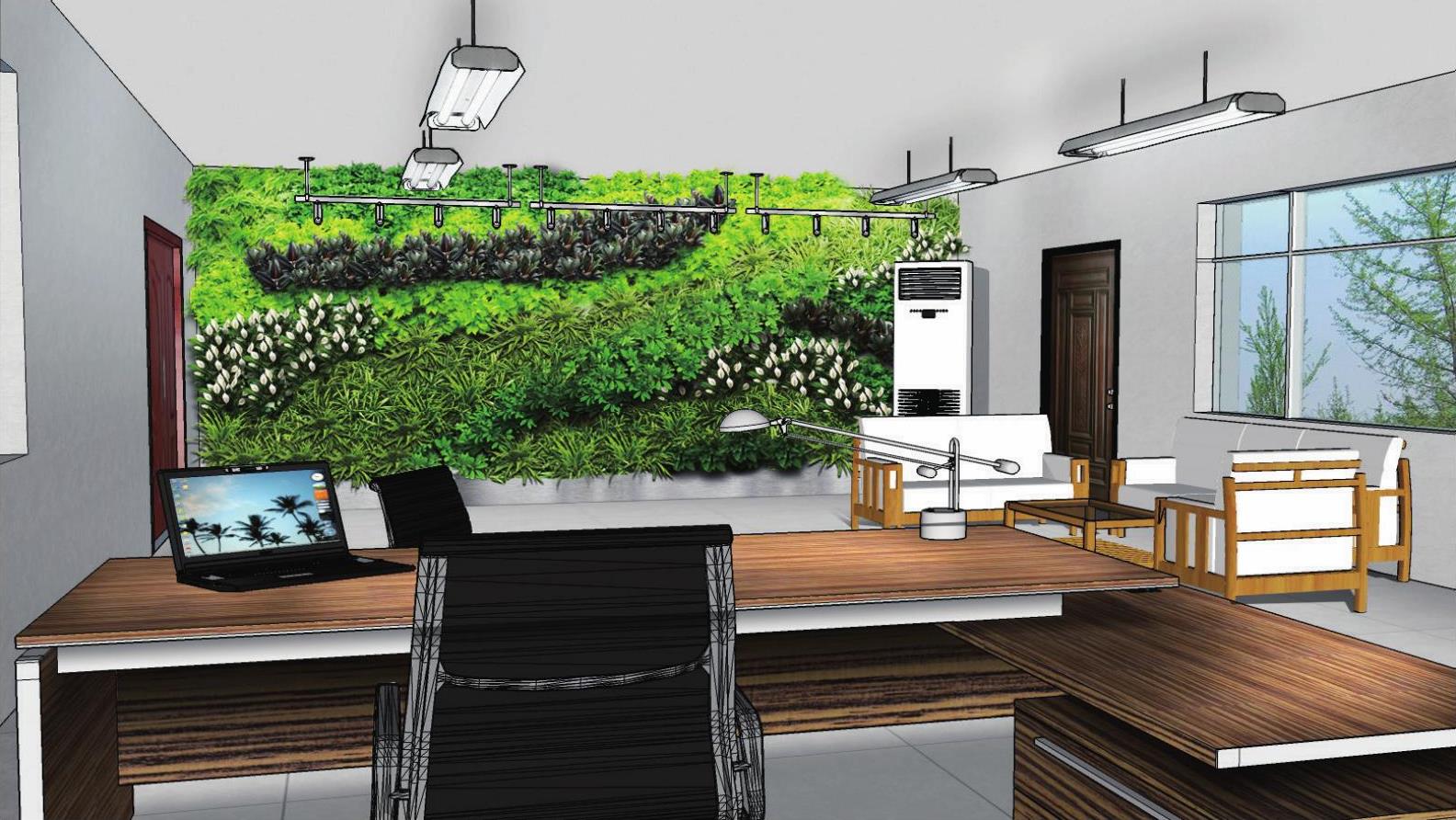

图5-5 办公室植物墙效果图

图5-6 会议室植物墙效果图

（4）植物配置。根据现场光照、温度等情况选用耐阴、耐旱、生存能力较强的植物。本项目采用了如下植物：白鹤芋、绿萝、鸟巢蕨、矾根、袖珍椰子、鹅掌柴、波斯顿蕨、金边吊兰等（图5-7、图5-8）。

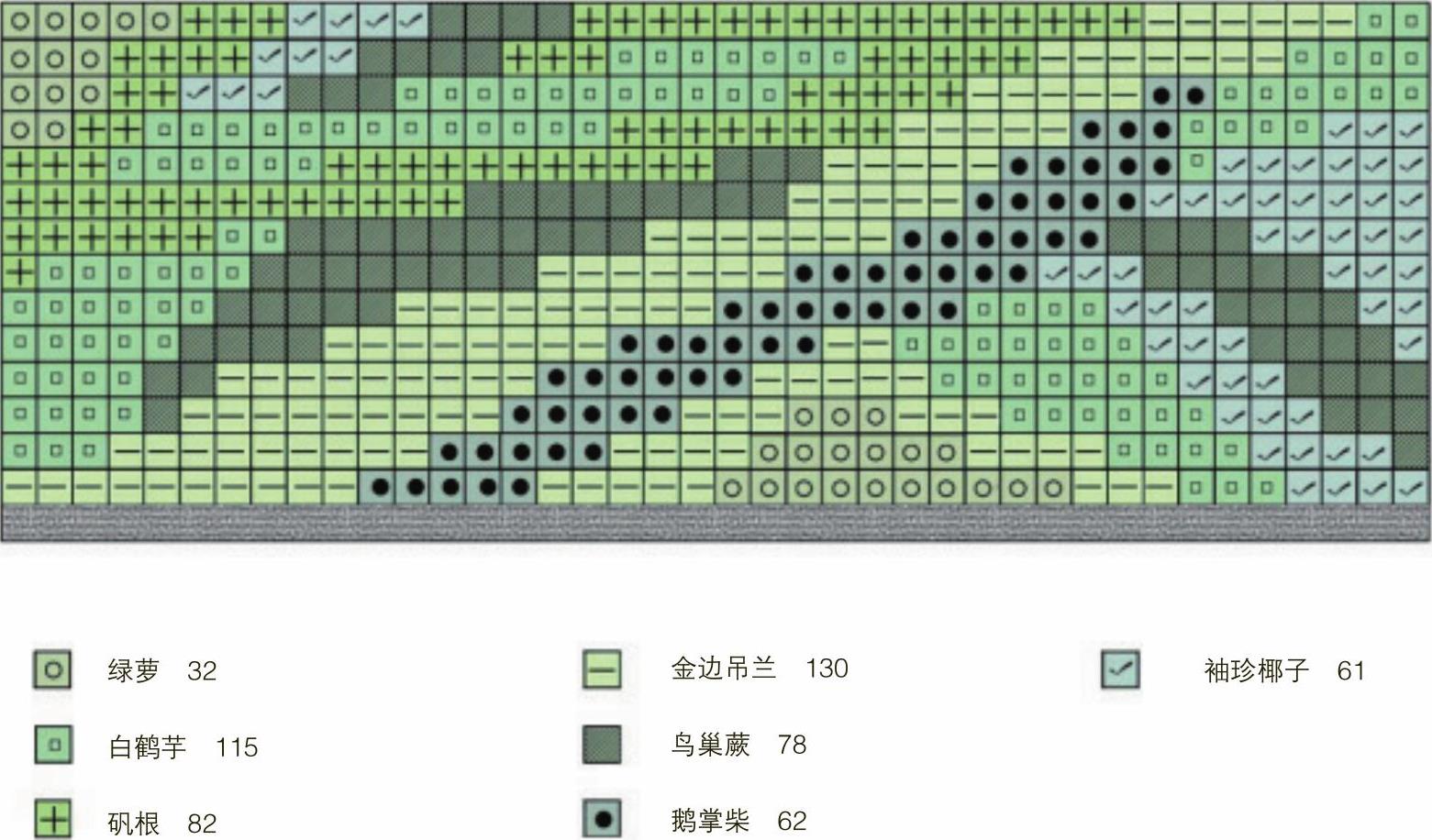

图5-7 办公室植物种植布置图

图5-8 会议室植物种植布置图

（5）布袋式植物墙剖面结构图、不锈钢水箱加工图（图5-9、图5-10）。

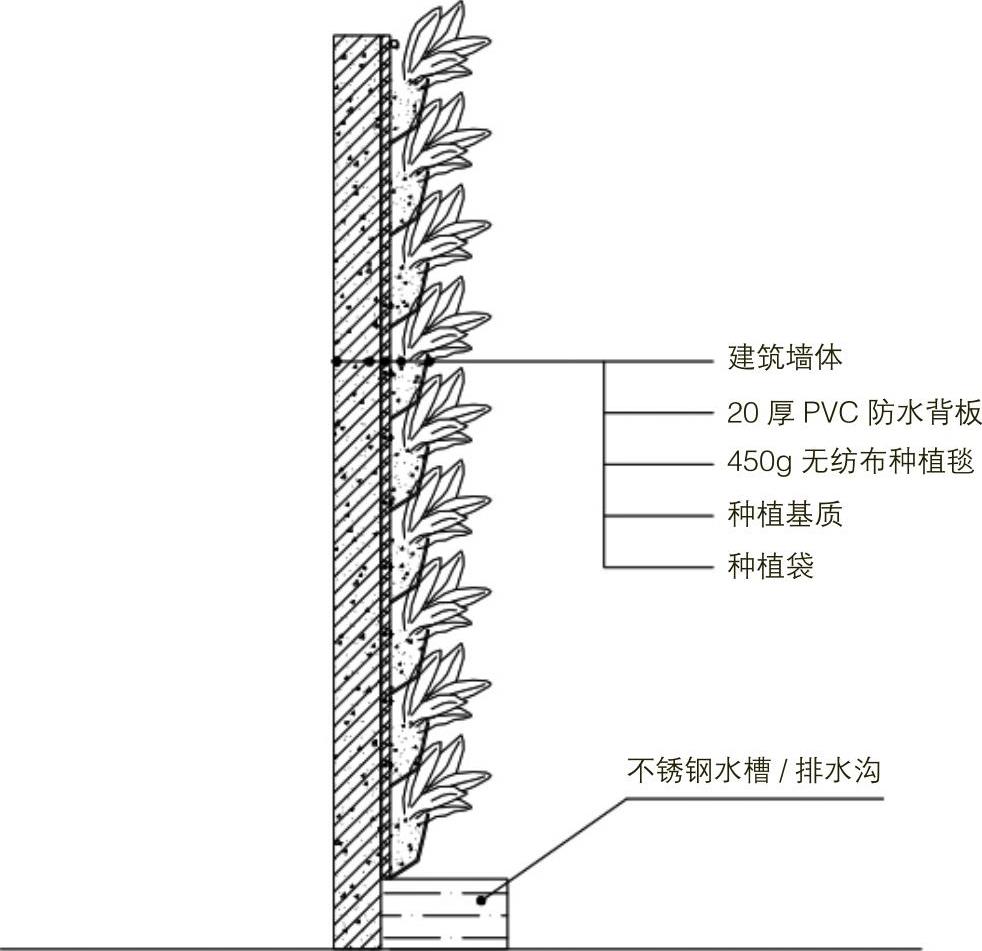

图5-9 布袋式植物墙剖面结构图

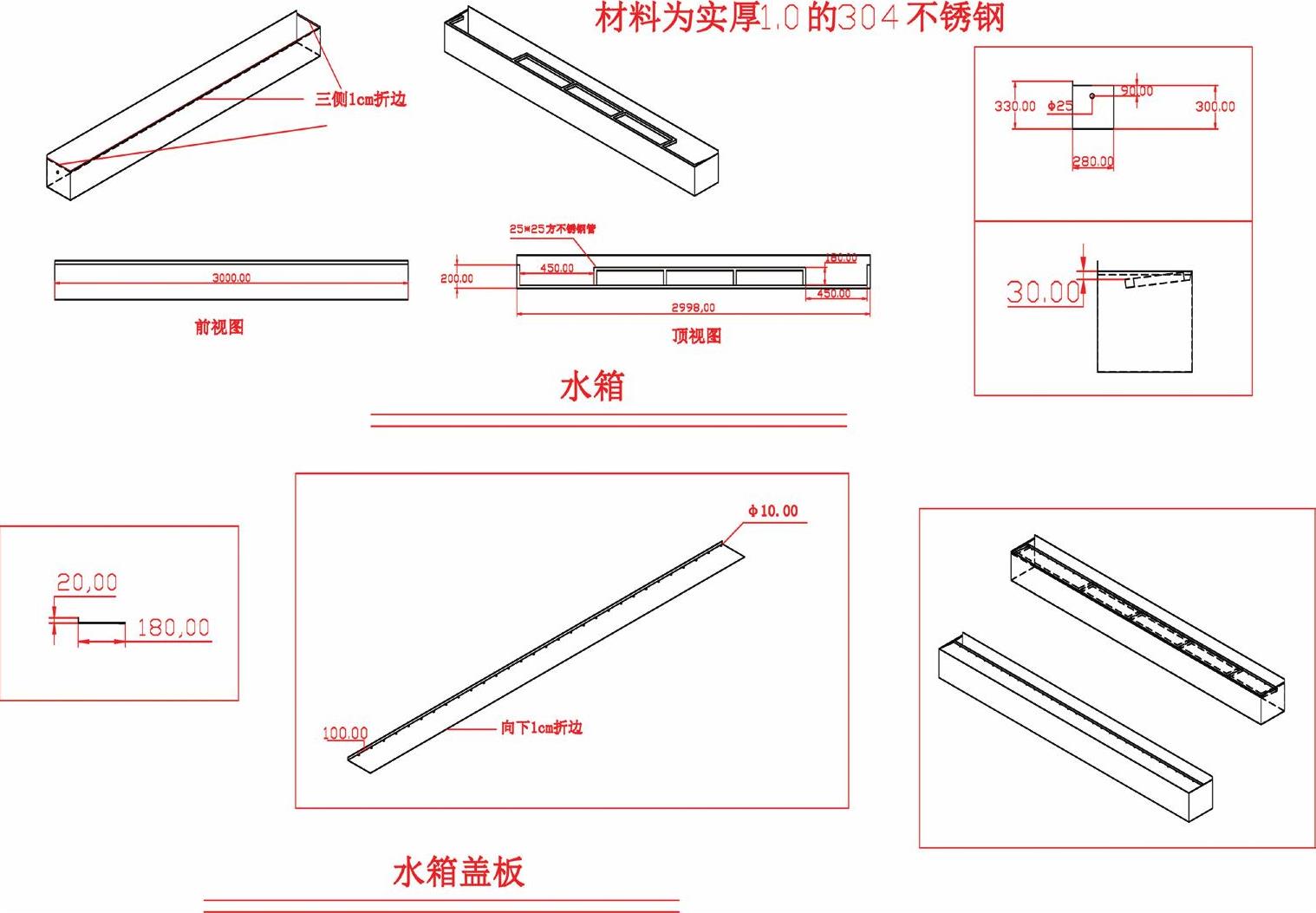

图5-10 不锈钢水箱加工图

3.施工组织

在进场施工之前需要确定进场时间，提前办理施工证和动火证，安排好施工人员及运输车辆，做好施工组织。

本项目预计工期为两天，施工包括：不锈钢水箱、防水层材料、种植层材料、植物、灯具、控制系统。现场施工主要以支撑系统、运维系统及植物的安装为主。具体流程如图5-11所示。

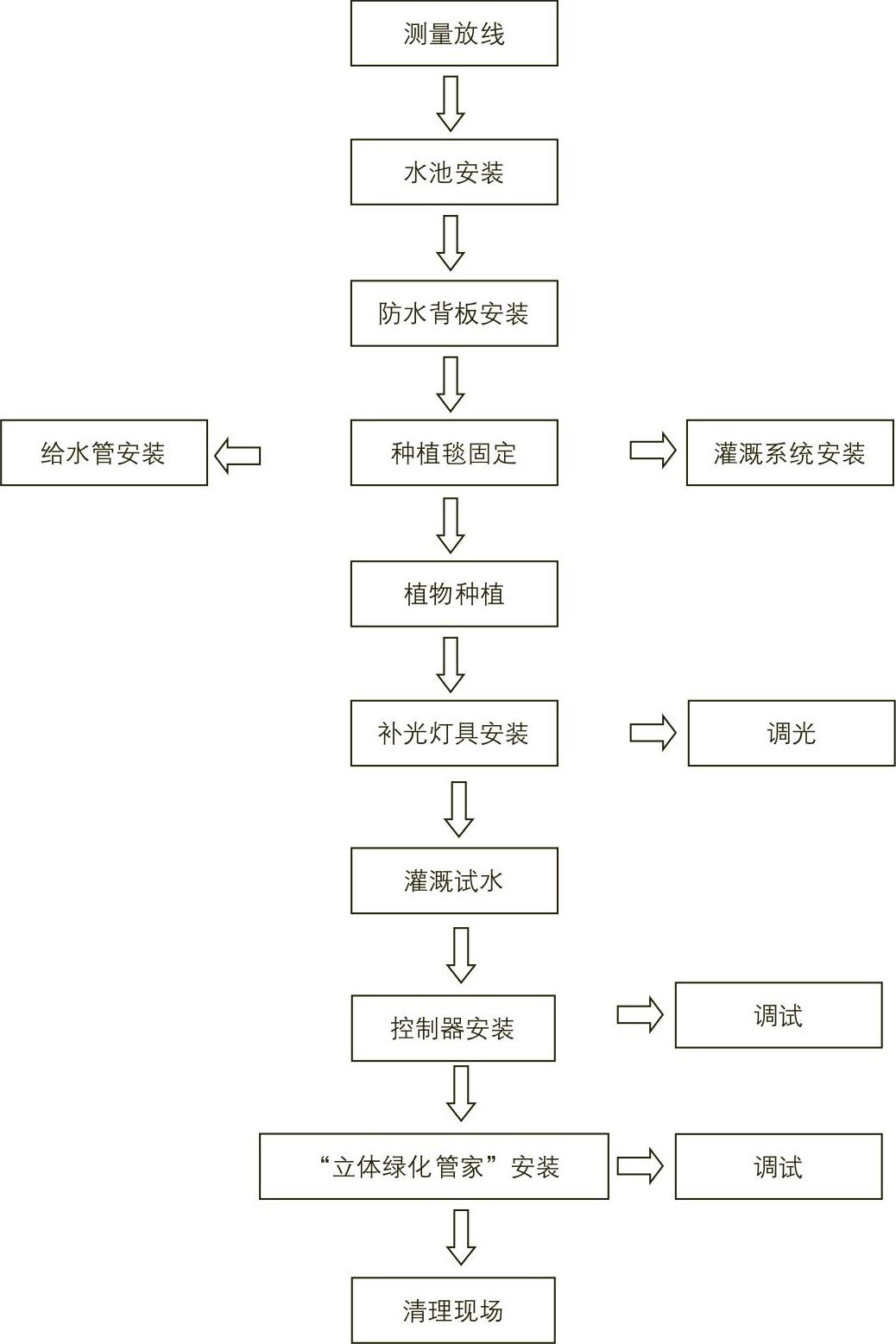

图5-11 施工流程示意图
