（一）紧前工作、紧后工作、平行工作

1.紧前工作

紧前工作（front closely activity）是指紧排在本工作之前的工作。

2.紧后工作

紧后工作（back closely activity）是指紧排在本工作之后的工作。

3.平行工作

可与本工作同时进行的工作称为本工作的平行工作。

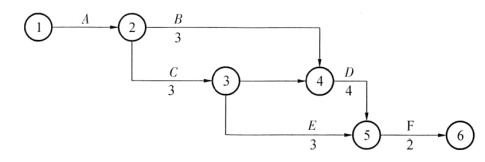

在图5-5中，A是B的紧前工作，B、C是A的紧后工作，B、C可称为平行工作。

图5-5　网络图示例

（二）内向箭线和外向箭线

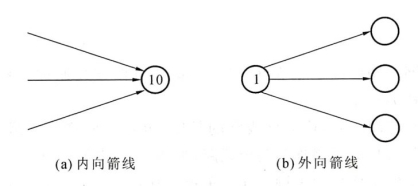

（1）内向箭线。指向某个节点的箭线称为该节点的内向箭线，如图5-6（a）所示。

（2）外向箭线。从某节点引出的箭线称为该节点的外向箭线，如图5-6（b）所示。

图5-6　内向箭线和外向箭线

（三）逻辑关系

工作间相互制约或相互依赖的关系称为逻辑关系。工作之间的逻辑关系包括工艺关系和组织关系。(www.daowen.com)

1.工艺关系

工艺关系是指生产上客观存在的先后顺序关系，或者是非生产性工作之间由工作程序决定的先后顺序关系。例如，建筑工程施工时，先做基础，后做主体；先做结构，后做装修。工艺关系是不能随意改变的。

2.组织关系

组织关系是指在不违反工艺关系的前提下，人为安排工作的先后顺序关系。例如，建筑群中各个建筑物的开工顺序的先后、施工对象的分段流水作业等。组织顺序可以根据具体情况，按安全、经济、高效的原则统筹安排。

3.空间关系

空间关系主要是指空间位置的工作安排，如先做楼层1，再做楼层2，之后做楼层3……

（四）虚工作及其应用

在网络计划中，只表示前后相邻工作之间的逻辑关系，既不占用时间，也不耗用资源虚拟的工作称为虚工作。虚工作用虚箭线表示，其表达形式可垂直向上或向下，也可水平向右。虚工作起着联系、区分、断路三个作用。

1.联系作用

虚工作不仅能表达工作间的逻辑关系，而且能表达不同幢号房屋之间的相互联系。

2.区分作用

双代号网络计划用两个代号表示一项工作，如果两项工作用同一代号，则不能明确表示出该代号表示哪一项工作。因此，不同的工作必须用不同代号。

3.断路作用

为了正确表达工作间的逻辑关系，在出现逻辑错误的圆圈（节点）之间增设新节点（即虚工作），切断毫无关系的工作关系联系，这种方法称为断路法。

由此可见，在双代号网络图中，虚工作是非常重要的，但在应用时要恰如其分，不能滥用，以必不可少为限。另外，增加虚工作后要进行全面检查，不要顾此失彼。
