1）地震始发事件分级树

地震裕度模型的第一步是要评价在地震后会发生的始发事件，采用建立一组地震始发事件树，在此基础上进行故障树序列分析，以评估地震引起始发事件是否会丧失其功能（见图6.6.2）。

地震事件发生后，建造分级事件树，首先考虑对电厂安全系统威胁最大的地震导致的始发事件——整体构筑物的倒塌（编码为EQSTRUS）。假如未发生整体构筑物倒塌，接下来就考虑超过应急堆芯冷却系统（ECCS）补水能力的反应堆冷却系统（RCS）丧失冷却剂（LOCA）类，也称为压力容器失效（编码为EQ-RVFA）；假如该失效未发生，则考虑RCS的大LOCA（EQ-LLOCA）；假如此失效仍未发生，则考虑RCS的小LOCA（EQ-SLOCA）。蒸汽发生器传热管破裂（SGTR）和二回路管道大破口事故包络在小LOCA事故类中。接下来考虑地震引发的未能紧急停堆的预期瞬态（EQ-ATWS）。最后考虑所有其他瞬态（EQLOSP）。

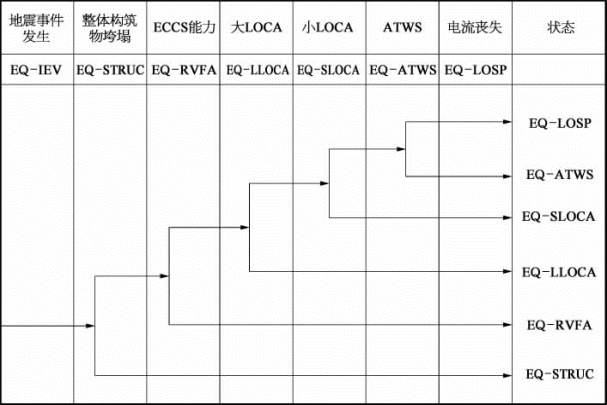

图6.6.2　地震始发事件分级树

针对该事件的割集均为“组合割集”，包括了引起的始发事件和导致堆芯损伤的随机失效。等级数共定义为6个始发事件，风险导向的SMA虽没有对每个地震类别始发事件频率进行计算，但评价始发事件类别有贡献部件和系统的地震弱点却很重要，通过对每个地震始发事件类别所建立的HCLPF值计算来完成。

2）始发事件类别的HCLPF计算(www.daowen.com)

始发事件分级树的HCLPF的计算结果如表6.6.3所示。

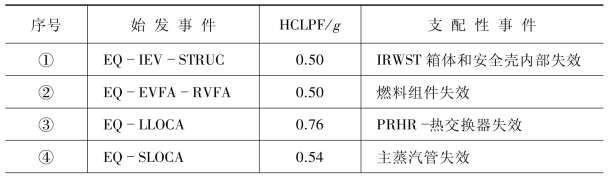

表6.6.3　始发事件HCLPF计算汇总

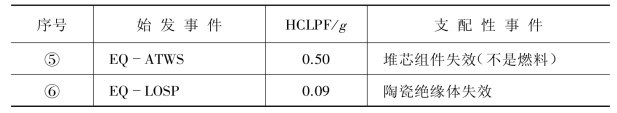

（续表）

当采用极限（最大-最小）方法时，由某个始发事件的地震事件的地震系列计算所得到的HCLPF值不会比始发事件HCLPF值小，因此采用表6.6.3中最小HCLPF值来确定电厂HCLPF值是保守的。因为已假设E-RVFA事件会导致堆芯损伤和大量放射性释放，所以针对该点对堆芯损坏频率（CDF）和大量放射性早期释放频率（LERF）后果的电厂HCLPF值定为0.5g是合理的。
