1）地震输入的要求

对于核电厂首要要求是根据厂址特性确定合适的地震输入，具体要求为：

（1）确定厂址的设计基准地震SL-2（SSE），SL-1（OBE）。

（2）厂址地表处断裂可能性准则。

（3）永久性地面变形现象和地震所引起洪水的问题。

（4）地质水文资料和调查勘察区域内地震地质构造模型的建立，以确定设计基准地震运动规律。

2）确定设计基准地面运动的步骤

（1）步骤1。按区域范围（半径150 km以上）、近区域范围（半径50 km）、厂址附件区域（半径5 km）、厂址区域范围（1 km2）进行地质和土工、水文地质等资料的调查及测量或试验。

（2）步骤2。区域地震构造模型的建立，估计一个最大潜在的地震震级。

（3）步骤3。设计基准地面运动的确定，可按确定论方法和概率论方法同时建立的地震构造模型中确定SL2（SSE）峰值。

（4）步骤4。设计基准地面运动特性的确定，根据厂址地震①地质特性所确定地面运动反应特征来建立特定的加速度反应谱，也可根据多个厂址区域地震地质特性建立标准地面反应谱。如美国核管会发布的RG.1.60和ASME BPVC，第Ⅲ卷，附录N-1200规定的以岩石为基础的标准地面设计反应谱（见图3.3.12、表3.3.1和表3.3.2）。②地面运动的设计时程曲线确定，包括水平和垂直方向的加速度、速度和位移的设计时程，需满足标准审查大纲（SRP）3.7.1中验收准则要求，包络标准设计反应谱及目标功率谱密度函数［见式（3.5.1）或图3.5.2（b）］。

3）其他要求

（1）厂区是否存在潜在的地质断裂层或断裂带的调查。

（2）地震引起波浪，包括海啸、湖涌等使厂址洪水淹没的可能。

（3）地质有关的潜在永久性地面变形，包括土壤液化、斜坡不稳定、沉降和塌陷现象的调查，是否由于地震或地面运动突然失去抗剪强度和刚度。

4）举例

某核电厂采用标准地震输入，厂址基岩上的SL-2（SSE）最大水平和垂直加速度峰值均为0.3g，抗震设计SL-1（OBE）为1/3 SL-2（SSE），按规定可以取消OBE，对0.1g称为低水平地震（LLE），按两次SL-2（SSE），每次最大应力峰值为10个循环，并按附录C，C.3节下“低水平地震（LLE）”中的折算方法，在寿期内最大应力折算为315次循环，作为系统和部件的疲劳分析输入。

表6.3.1列出了水平和垂直方向的地面设计加速度反应谱的频率控制点，其中A点（33 Hz）取1g。对应标准设计SSE取ZPA=0.3g时对应的水平和垂直方向地面加速度设计反应谱如图6.3.1所示，相应的人工地震加速度、速度和位移时程如图6.3.2所示。(www.daowen.com)

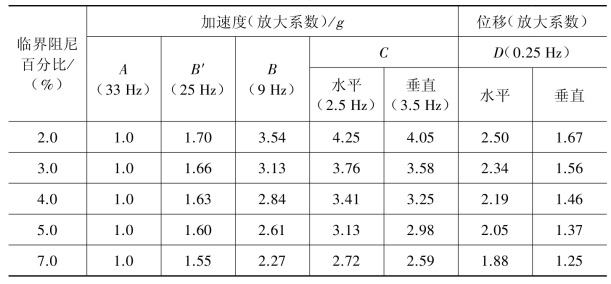

表6.3.1　水平和垂直方向的地面设计反应谱

地面运动加速度时程按第3章所述的方法得到的反应谱可以包络图6.3.1的标准设计反应谱（见图6.3.3），同时得到的功率谱密度函数（PSD）可包络目标功率谱密度函数（见图6.3.4）。

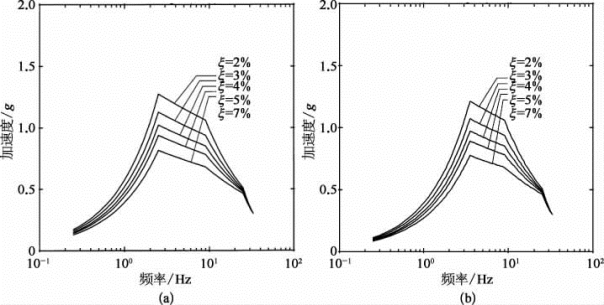

图6.3.1　标准设计SSE=0.3g的加速度设计反应谱

（a）水平方向；（b）垂直方向

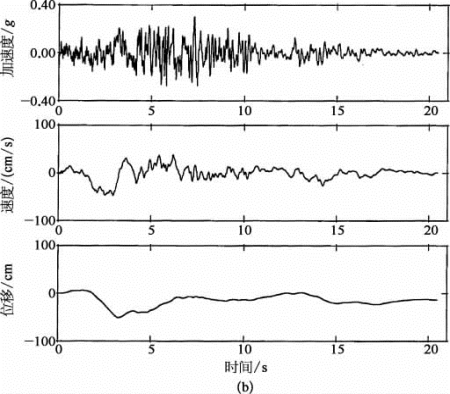

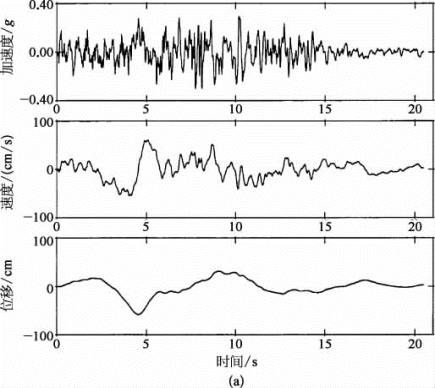

图6.3.2　标准设计SSE=0.3g的加速度、速度和位移时程曲线

（a）水平方向；（b）垂直方向

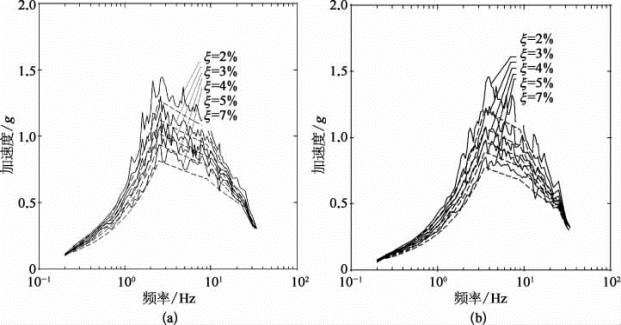

图6.3.3　地面加速度时程标准的反应谱包络标准设计反应谱

（a）水平方向；（b）垂直方向

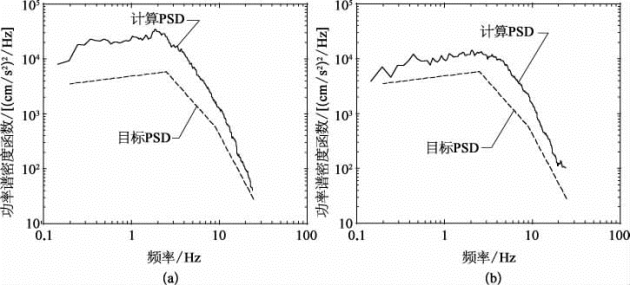

图6.3.4　地面加速度时程计算的PSD包络目标PSD

（a）水平方向；（b）垂直方向
