选择Ecotect软件作为节能分析的主要工具，原因之一是它与Revit的对接性，即可以将Revit格式的三维模型经过格式的转变直接导入Ecotect中进行后续的分析，主要有两种格式可选择：DXF格式和gbXML格式。DXF格式的文件适用于光环境分析、阴影遮挡分析、可视度分析；gbXML格式的文件可以用来分析建筑的热环境、光环境、声环境、资源消耗量与环境影响、太阳辐射分析，以及阴影遮挡、可视度等方面。

从Revit 2015到Ecotect Analysis的数据交换主要通过两种文件格式进行：gbXML格式的文件或者DXF格式的文件。同gbXML文件相比，DXF文件因为建筑构件有厚度，分析的结果显示效果会更好一些，但是对于比较复杂的模型，DXF文件导入Ecotect Analysis的速度很慢。考虑研究日照与遮挡关系时以地平面以上为对象，将原先的模型进行了简化。导出DXF文件，然后将文件导入Ecotect Analysis 2011中，等待模型导入及合并三角面的过程，最终完成了模型的部分导入，见图8－10。

关于日照分析，是对大楼的外部进行分析，不用分析其采光，软件只需要画出大楼的轮廓，并标明日照窗、阳台和屋顶，不过不能识别玻璃幕墙。由于软件的局限性，日照分析只能对日照窗进行分析，所以玻璃幕墙也无法实现其功能。

在建立日照模型时，为了尽可能表现其接收日照的能力，还是根据二维图纸进行建模。建模方法类似Revit，不过不需要建立楼梯和楼板等，由于这些日照分析不需要，所以也可以忽略。不过，每一层模型建立完之后，需要对每一层房间进行识别，由于软件功能不全，每次画图都不能全部识别房间，但是轮廓还是能表现出来的，并且日照窗都能表现其功能。在拼楼层的时候，不需要像Revit一样标注标高，直接每一层找一个固定的点对应连接起来就能建成一个完整的大楼。不过，由于软件局限，建立出来的图和Revit有区别，所以进行日照分析的时候可能和Revit的结果相差较大。(www.daowen.com)

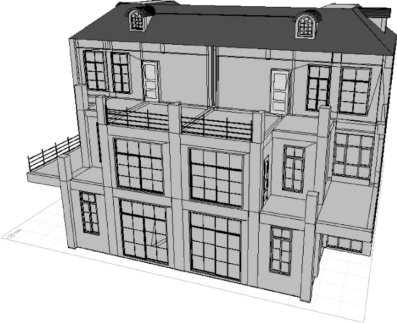

图8－10　Ecotect导入模型正面
