运用BIM软件对建筑模型进行节能和日照分析的时候，首先为其2D图建立成3D视图，以便后面进行分析。使用Revit Architecture 2015软件进行建模，步骤流程图见图8－4。

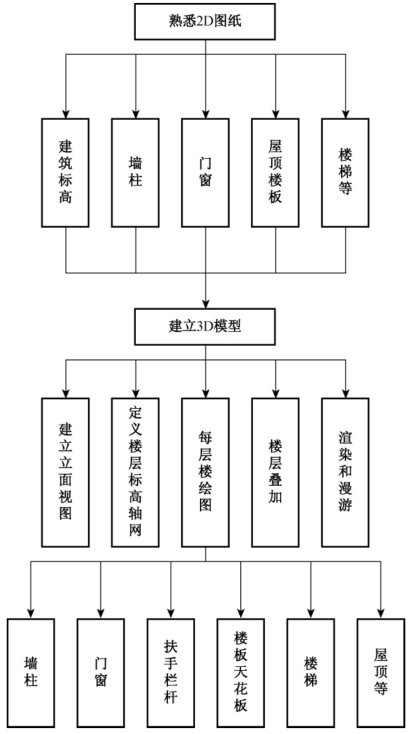

图8－4　Revit建模步骤流程图

在具体的实施过程中，在分析项目的建筑设计方案和结构设计方案并整理全套图纸之后，先利用三维建模软件（Autodesk公司的Revit Architecture和Revit Structure等），将项目提供的原始设计图纸由二维转为三维，即建立该项目的建筑信息BIM三维模型，生成项目的三维效果方案图（平、立、剖面及三维外观），并对建筑设计方案进行进一步分析。

首先使用Revit Architecture 2015对二维图纸进行三维建模。首先熟悉图纸，对图纸上每一体量进行分析，了解每一体量的属性。各体量的属性可以通过编辑类型来进行设置和修改。根据二维图纸，画出每一层的墙体，分出外墙、内墙，剪力墙和标准墙等，注意每一条墙的厚度，画墙的基点等。画完墙就可以在墙体上添加门窗，由于建筑物的门窗比较多，所以工作量比较大，要一点点对应画出。每添加一个新的门或窗需要补充到Revit族里，这样的族可以下次继续使用。添加门窗时一定要在墙上，所以如果没有墙则不能实现其命令。CAD二维一层平面图如图8－5。

图8－5　CAD二维一层平面图

在建立每一层的三维视图时要注意每一层都有不同的地方，标准层并不多，所以要考虑每一层的区别，尤其是体量的类别和房间的划分，3层的外墙柱是和以下几层不同的，所以在视图和每一层拼起来都需要注意。地下室有很多洞口，所以也需要注意。最后可以看到每一楼层的总视图。

1）定义标高和轴网

用Revit进行建模，首先是设置标高，这个需要根据建筑的立面图在Revit立面图中进行绘制。画完标高之后就是进行轴网的绘制，如图8－6所示。

2）楼层平面绘制

首先根据CAD图纸，开始定义墙体，根据图纸要求，对墙体的材料厚度进行定义，这里要特别注意每一条墙的厚度，画墙的基点等。画完墙体之后，就可以进行板的绘制了。与墙体一样，定义板的时候也需要注意厚度、材料等。最后的三维模型可以从各个角度观察模型，并且可以观察任意的剖面，还可以进行漫游。如图8－7所示。(www.daowen.com)

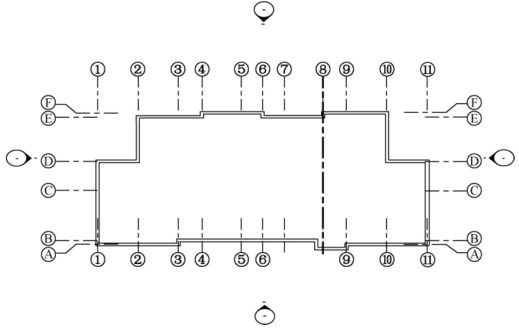

图8－6　轴网图

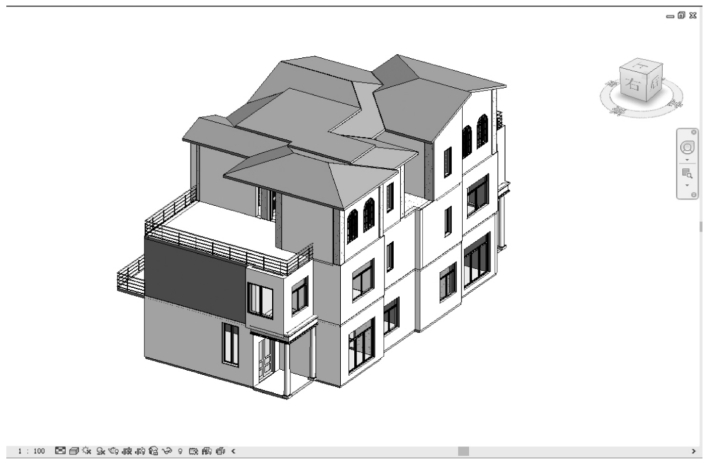

图8－7　Revit整体三维模型

3）碰撞检查和模型整合

建模之后，就是对模型进行碰撞检查。对墙、梁等构件重叠的部分进行修改，修改完成之后就是进行各个部分的整合，得到整个完整的模型。图8－8和图8－9是冲突报告和墙柱冲突的情况。

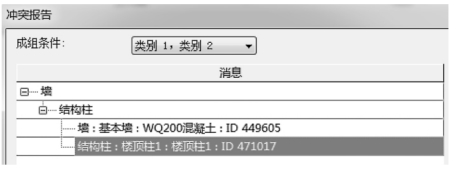

图8－8　冲突报告

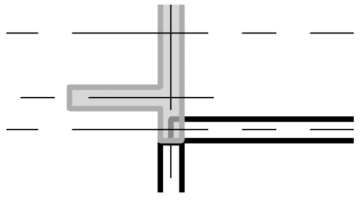

图8－9　墙与柱冲突图
