遮阳构件一般分为外遮阳和内遮阳。相比于内遮阳，外遮阳效果更好，是我国被动式节能措施中有效的一种方式，能有效阻挡太阳辐射进入室内，减少空调耗能；使室内采光柔和，缓解光污染等。有研究显示，设置外遮阳构件的建筑能有效节约能耗10%～24%，其成本仅占总成本的2%～5%［138］。相比于发达国家，我国的经济技术水平相对较低，适宜采用外遮阳节能措施，具有较大研究价值。建筑外遮阳通过设置合适的遮阳板，使其与太阳光形成一定的角度，在夏季能有效阻挡太阳辐射进入室内，在冬季又不影响光照和得热［139］。外遮阳系数（SD）一般用于表示外遮阳的效果，分为夏季外遮阳系数（SDs）和冬季外遮阳系数（SDw），水平遮阳系数和垂直遮阳系数的计算参见公式（4－1）、公式（4－2）和公式（4－3）。

式中，SDH——夏季水平外遮阳系数；

SDV——夏季垂直外遮阳系数；

PF——外挑系数；

A——外挑长度（m）；

B——遮阳板底部到窗口的距离（m）；

ah、bh、av、bv——计算系数（查表可得）。(www.daowen.com)

水平、垂直外遮阳系数的公式计算参见图4－2。

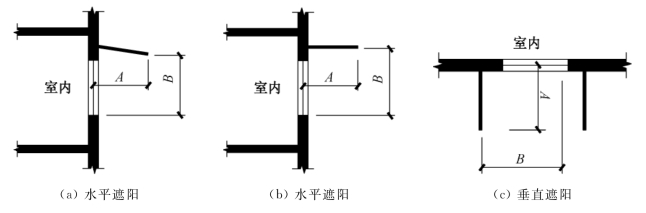

图4－2　遮阳构件计算示意图

外遮阳系数评价遮阳效果时考虑单一，并未考虑遮阳构件对室内采光的影响，因此本书将综合考虑遮阳效果和采光效果（用采光系数C表示），对遮阳构件进行优化。根据“夏季隔热、冬季得热”的目标，本书设定目标值计算式见公式（4－4）。

式中的SDs、SDw和C都可运用Ecotect软件分析夏季太阳辐射量、冬季太阳辐射量和采光效果，再经计算而得到。为便于判断，SDs、SDw和C的取值应在0～1之间，且变化方向一致。

遮阳构件优化可通过Ecotect模拟分析得到，通过比较设置遮阳构件前后或设置不同遮阳构件的建筑能耗，可得出遮阳构件的各参数对其的影响为：第一，水平倾斜角度对遮阳效果影响显著，而构件的外挑出长度和遮阳板底部到窗口的距离对遮阳效果影响较小；第二，当水平遮阳呈正水平角度时，遮阳构件的外挑出长度对遮阳效果影响最大；第三，各种遮阳构件的遮阳效果依次为：倾斜角度向上的水平遮阳、倾斜角度30°（向上）的外遮阳、倾斜角度30°（向下）的外遮阳、正水平方向的水平遮阳。
