Ecotect的分析模型可通过四种方式建立：直接在Ecotecct中建模；在CAD中建模，导入Revit，Revit模型经过处理，再导入Ecotect模型中；在CAD中建模，经过处理再导入Ecotect；在Revit中建模，经过处理再导入Ecotect，进行各项分析。由于Revit在建模方面具有较大的优势，并且Revit和Ecotect的数据交互性较好，故通常采用第四种方式，如图3－7所示。

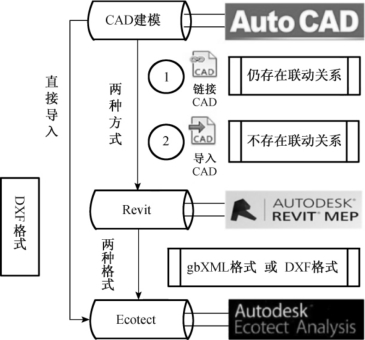

图3－7　CAD—Revit—Ecotect的数据交换格式

Revit Architecture和Ecotect Analysis同为BIM的应用软件，两者可实现良好的数据交换，但交换是不完全双向的。Revit的数据导入Ecotect可通过gbXML格式或DXF格式，而Ecotect的数据只能通过DXF格式导入Revit。其中，gbMXL格式的文件是以“面”的形式表达的，并没有厚度，在数据导入的过程中可能会丢失部分数据；而DXF格式的文件是完整的3D模型，导入过程中的数据保留较为完整，如图3－8所示。

本书就绿色建筑评价发展的大趋势下，结合当下实现建筑业信息化转型的BIM技术，先把在Revit建立的模型导出为DXF格式，通过DXF格式可以实现Revit和Ecotect的数据交换，再将DXF格式的模型导入到Ecotect软件中。过程如下：

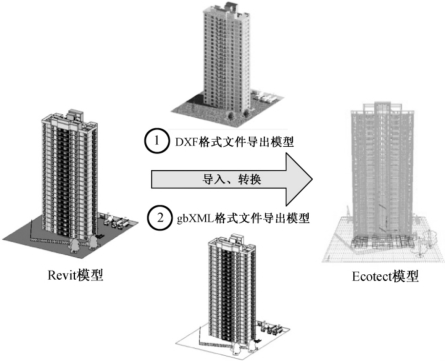

图3－8　Revit模型导入Ecotect软件的方式图(www.daowen.com)

（1）简化Revit模型。由于Revit模型中一个视图即包含大量的对象和数据，为了减少导出文件的大小和文件中的无序状况，同时提高导出和导入过程的性能，在导出文件时，可使用“关闭图形可见性”“使用剖面框”和“设置详细程度”等方法，减少要导出的几何图形数量，简化Revit模型。

（2）导出DXF文件。在导出CAD格式的对话框中选择，导出DXF文件的后缀为（＊dxf），并可根据需要修改DXF导出设置。

（3）将DXF文件导入Ecotect。在导入的过程中需注意选择“自动合并共面三角形”和“删除重复表面”的复选框。导入结果如图3－9所示。

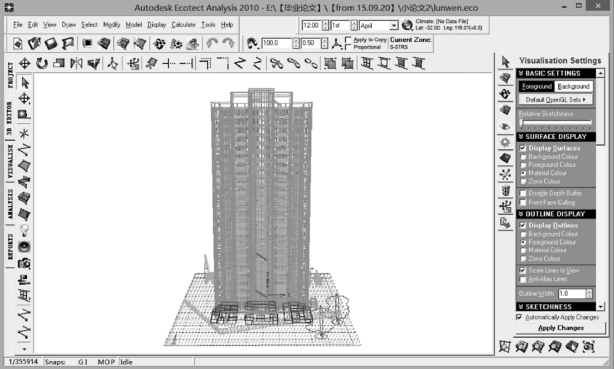

图3－9　DXF文件在Ecotect中的显示
