BIM的概念不等同于BIM软件，但软件是BIM应用的主要形式。通过一系列BIM相关软件可实现对建设项目的全生命周期的控制，包括建筑设计、结构设计、可持续分析、造价管理、模型检查管理、维护管理、可视化分析等。将BIM软件根据应用的专业或方向来分类，如图2－2所示。

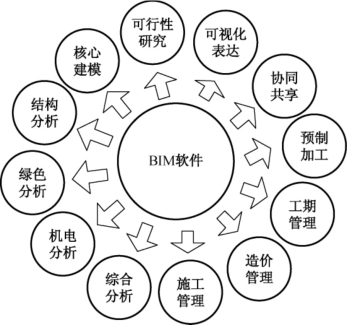

图2－2　BIM软件分类

结合图2－2的BIM软件分类，表2－1列举了当今市场上应用广泛的一些BIM软件，主要突出软件的专业用途。

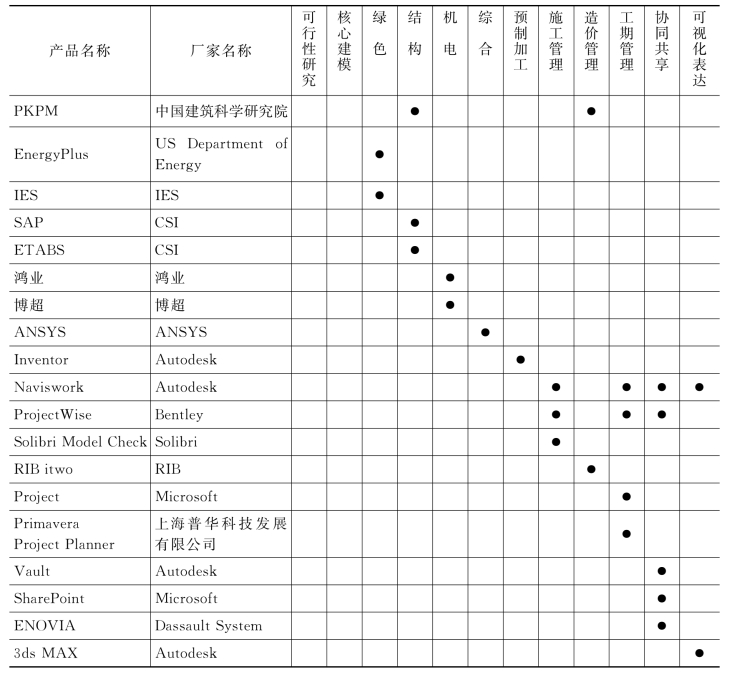

表2－1　常用的BIM软件及用途汇总

续表2－1

BIM软件的技术特点主要有以下三点：第一，模型的基本元素是建筑构件，构件都由数字化的形式表示和保存，以实现数据共享；第二，数据传输接口多样，支持IFC和XML等语言；第三，支持多样化的模型成果输出，可实现3D甚至动画展示，简单直观。本书主要应用两款BIM软件，分别是构建模型常用的Revit Architecture软件和绿色建筑分析常用的Ecotect Analysis软件。

1）Revit Architecture(www.daowen.com)

Autodesk公司的Revit Architecture是一款三维参数化建筑设计软件，是有效创建信息化建筑模型（Building Information Modeling，简称BIM）的设计工具。Revit Architecture打破了传统的二维设计中平立剖视图各自独立互不相关的协作模式。它以三维设计为基础理念，直接采用建筑师熟悉的墙体、门窗、楼板、楼梯、屋顶等构件作为命令对象，快速创建出项目的三维虚拟BIM建筑模型，而且在创建三维建筑模型的同时自动生成所有的平面、立面、剖面、统计表等视图，从而节省了大量的绘制与处理图纸的时间，让建筑师的精力能真正放在设计上而不是绘图上，如图2－3所示。

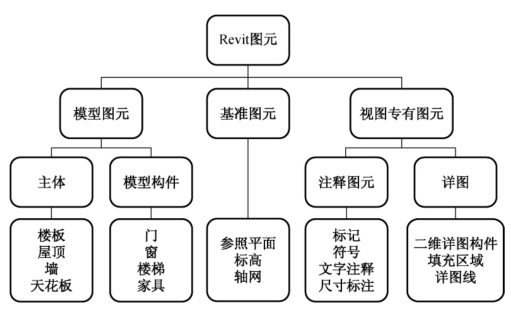

图2－3　Revit图元的构成

由于所有的平面、立面、剖面、透视、节点等视图都是三维虚拟建筑某角度视点的真实反映，而不再是互不关联的二维点、线等图元，所以当用户在任意一个视图中修改设计时，其他所有的视图都会自动更新，无需人为手动检查更新。所以在设计初期就可以自动避免因为绘图带来的人为设计错误，大大减少了建筑设计和施工期间由于图纸错误引起的设计变更和返工，提高了设计和施工的质量与效率。

2）Ecotect Analysis

Ecotect Analysis是Autodesk公司开发的一款可持续建筑设计及分析工具，可用于设计方案的优化。Ecotect可实现多项绿色分析，包括日照与遮挡、光环境、太阳辐射与太阳能利用、热环境、声环境、可视化分析等［53］。如图2－4是某建筑的Ecotect模型。

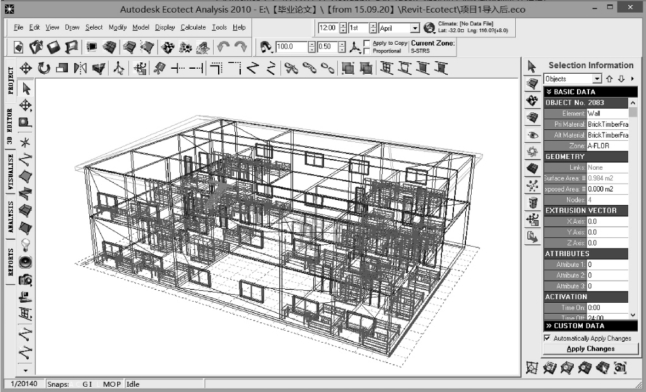

图2－4　某建筑的Ecotect模型

Ecotect相比于传统的绿色建筑分析软件具有以下几点优势：第一，既是分析软件，也是建模软件，可根据需要自行建模，同时可实现即时的模型更改，输出更改后的分析结果，如更改外窗窗墙比，即可比较更改前后的室内热环境、光照情况等；第二，模型的数据兼容性强，可直接将DXF、3DS、XML格式的文件导入软件，并可实现与ArchiCAD、AutoCAD、SketchUp、3ds MAX、Revit Architecture等软件的数据共享，以做深入分析；第三，可视化效果丰富［54］，软件的分析结果可以图表的形式呈现，包括直观的3D模型图、分析数据的柱状图、Excel数据列表等，还可用Radiance渲染模型效果，使之更加真实，还可实现VRML格式的动画输出效果，生动形象。
