CAN总线的线束出现问题时，可以进行正常维修（如更换或将断开的导线恢复连接）。由于CAN总线使用的是双绞线，且双绞线的缠绕方式对CAN总线的抗干扰能力影响甚大，因此，在维修CAN总线的线束时，应特别注意以下几点。

1.不要拆开总线接点

线束制造商在生产线束时，CAN总线的总线接点（即导线的接合点，见图10-71）是使用专用设备进行压接的，连接非常可靠，可有效防止杂波的侵入。在维修CAN总线的线束时，不要拆开总线接点，以免引入杂波，造成干扰。线束扎带对于线路的反射很重要，因此不能够拆开。线束扎带也不作为备件单独提供。

CAN总线接点的位置依车型不同而略有差异。奥迪汽车的驱动CAN总线接点位于左侧A柱的线束内（图10-72），而其舒适CAN和信息CAN的总线接点则位于右侧A板仪表板右侧线束内（图10-73）。

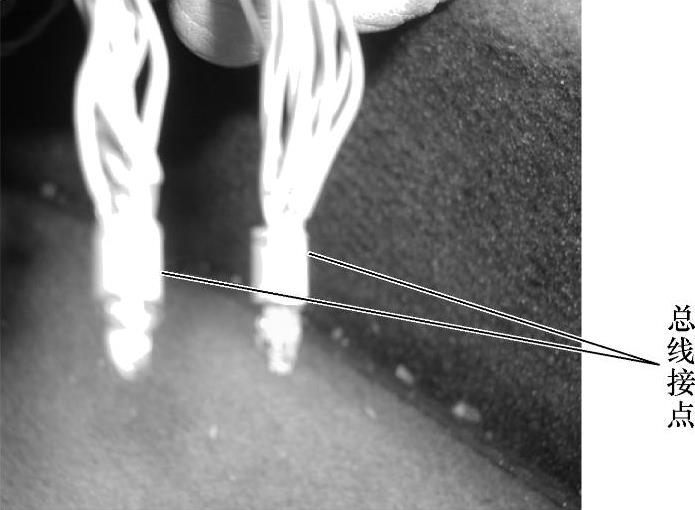

图10-71 CAN总线的总线接点（即导线的接合点）

2.维修接点不宜离总线接点过近

为确保CAN导线不被外界的杂波侵入，维修接点不宜离总线接点过近，两者至少要保证有100mm的距离，如图10-74所示。

3.导线的绞合

为确保维修质量，大众汽车集团备有专用的CAN总线维修导线（图10-75），备件号码为000979987，绝缘皮颜色为绿/黄和白/黄，长度为10m，线径为0.35mm²。同时，维修CAN总线必须使用专用工具VAS 1978（图10-76）。应尽量使用专用的CAN总线维修导线，如果实在买不到专用导线，也可以用普通的多芯汽车电线代替。但需注意，在维修接点处，没有严格绞合的导线长度不允许超过50mm（标准的缠绕长度为20mm），两个维修接点之间的距离至少要大于100mm（图10-75）。以上这些要求，都是出于防干扰的考虑。

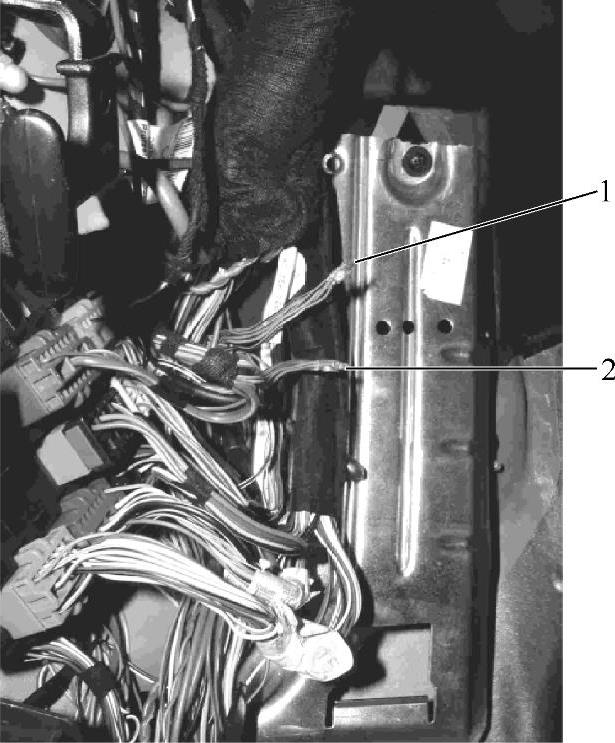

图10-72 奥迪汽车驱动CAN总线接点(www.daowen.com)

1—驱动CAN-High导线（橙/黑） 2—驱动CAN-Low导线（橙/棕）

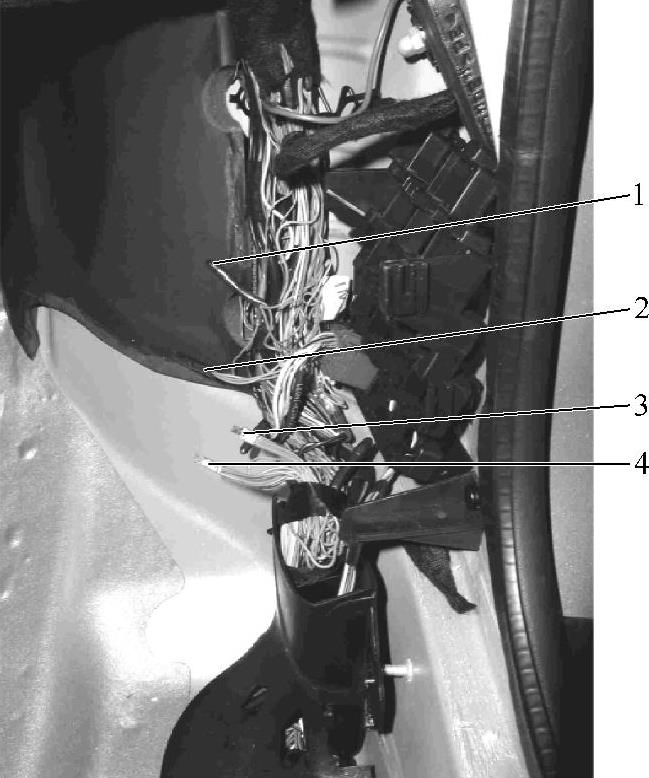

图10-73 奥迪汽车舒适CAN和信息CAN的总线接点

1—信息CAN-Low导线（橙/棕） 2—信息CAN-High导线（橙/紫） 3—舒适CAN-High导线（橙/绿） 4—舒适CAN-Low导线（橙/棕）

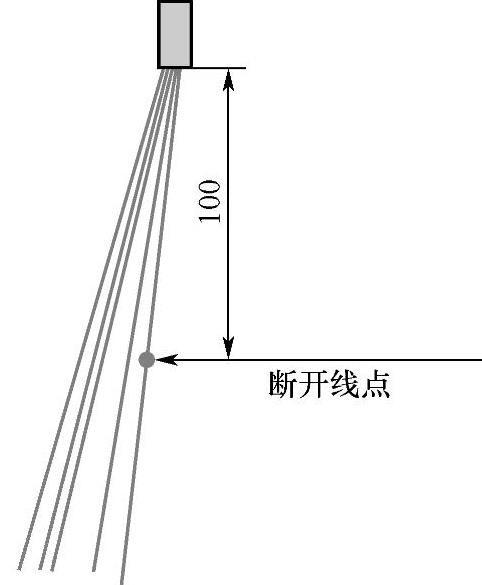

图10-74 维修接点不宜离总线接点过近

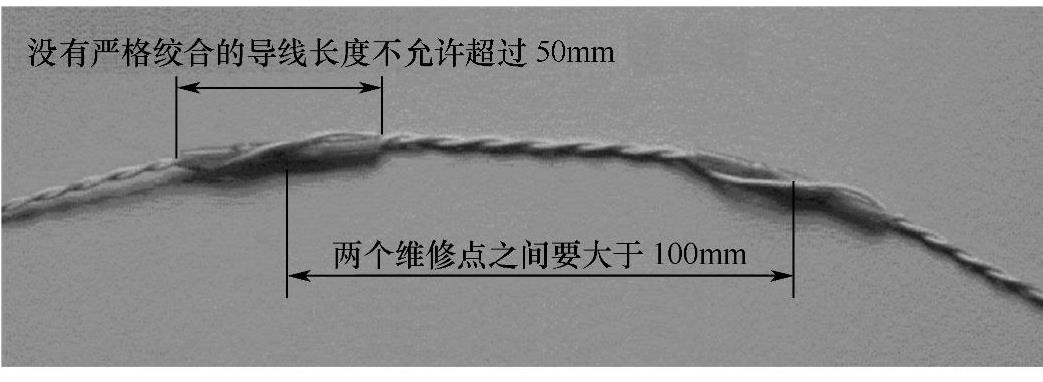

图10-75 CAN总线的专用维修导线及相关要求

图10-76 维修CAN总线专用工具VAS 1978

a）剥线器 b）各种拆卸工具 c）折波钳 d）电动热风机 e）各种插装工具
