1）DTC B1000：通信电路故障（总线关闭）。

测试步骤：

①使用HDS清除DTC。

②将点火开关转至LOCK（0）位置，然后转回至ON（Ⅱ）位置。

③等待6s或更长时间。

④使用HDS检查DTC。是否显示DTC B1000？如显示则转至步骤⑤。如不显示则为间歇性故障，此时系统正常。检查是否松动或连接不良或磨损/线束短路。如果连接良好，检查蓄电池状态和充电系统。

⑤将点火开关转至LOCK（0）位置。

⑥断开表9-12中各个控制单元相应的插接器，一次一个。清除故障诊断码，然后在各个单元断开后重新检查是否有故障诊断码。

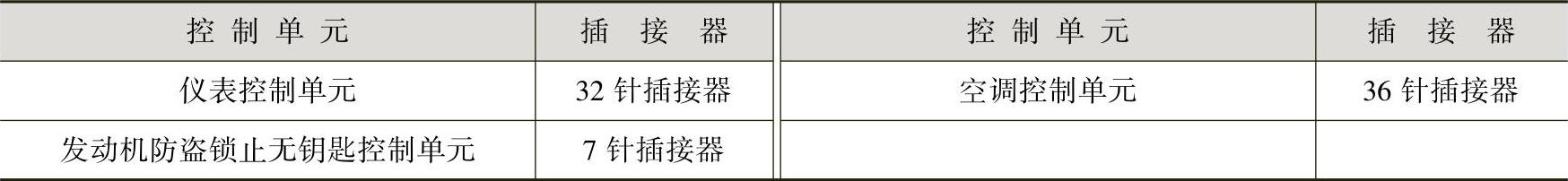

表9-12 控制单元列表

在每个独立单元断开的情况下，是否显示DTC B1000？如显示则转至步骤⑦。如不显示，当未再次设置DTC B1000时，转至对所断开的控制单元进行输入测试并对所有的电源和接地进行输入测试。如果测试正常，更换此单元。

⑦将点火开关转至LOCK（0）位置。

⑧断开仪表板下熔丝/继电器盒插接器Q（16针），如图9-20所示。

⑨检查仪表板下熔丝/继电器盒插接器Q（16针）3号针脚与车身接地之间是否导通。如导通，则修理仪表板下熔丝/继电器盒插接器和受影响的控制单元之间线束对接地的短路。如未导通则转至步骤⑩。(www.daowen.com)

⑩将点火开关转至ON（Ⅱ）位置。

⑪测量仪表板下熔丝/继电器盒插接器Q（16针）3号端子与车身接地之间的电压，如图9-21所示。如有电压，则为仪表板下熔丝/继电器盒插接器和受影响的控制单元之间线束对电源的短路，应修理。如没有电压，则为MICU故障，应更换仪表板下熔丝/继电器盒。

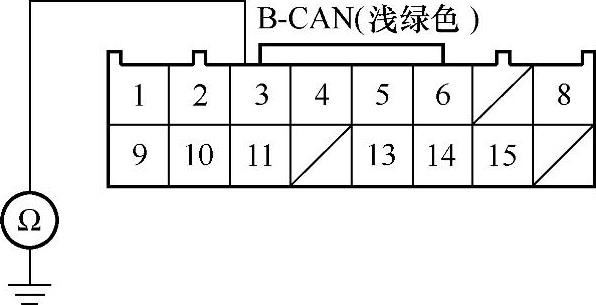

图9-20 仪表板下熔丝/继电器盒插接器Q导通测试

图9-21 仪表板下熔丝/继电器盒插接器Q电压测试

2）DTC B1002：MICU内部故障（EEPROM故障）。

测试步骤：

①使用HDS清除DTC。

②将点火开关转至LOCK（0）位置，然后转回至ON（Ⅱ）位置。

③等待6s或更长时间。

④使用HDS检查DTC。是否显示DTC B1002？如显示则为MICU故障，更换仪表板下熔丝/继电器盒。如不显示则为间歇性故障，此时MICU正常。检查是否松动或连接不良。如果连接良好，检查蓄电池状态和充电系统。
