2009年款别克新君威车载网络系统包含高速GM LAN串行数据总线、中速GM LAN串行数据总线、低速GM LAN串行数据总线和多个LIN本地局域网总线，车身控制模块BCM作为网关。其车载网络系统拓扑结构图如图8-36所示。

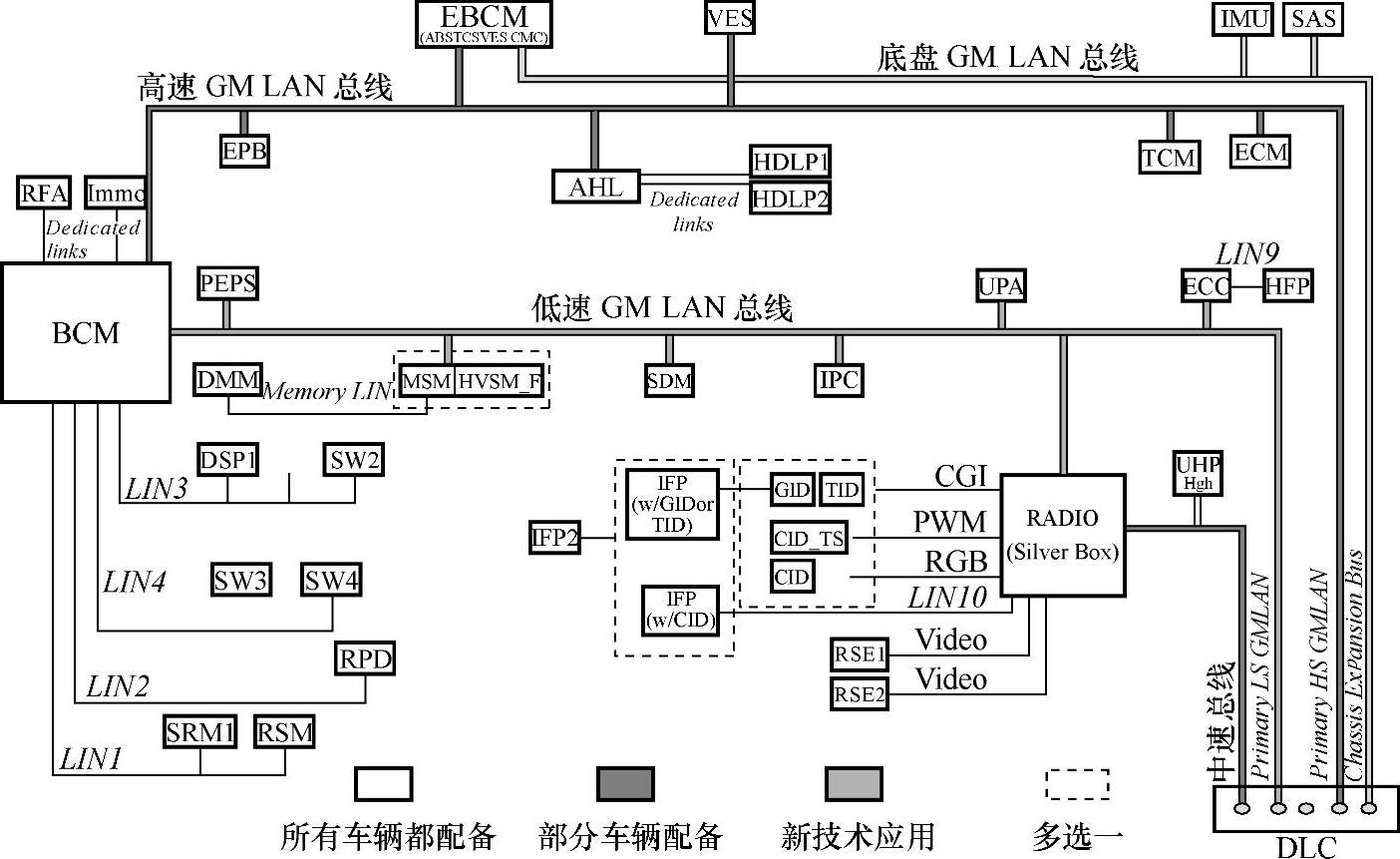

图8-36 2009年款别克新君威车载网络系统拓扑结构图

1.高速GM LAN总线

高速GM LAN总线采用高速CAN-BUS通信协议，传输位速率最高为500kbit/s，双绞线传输链路不具备单线传输功能，传输链路终端为两个120Ω的电阻，信号传输采用差分电压传输方式。

在2009年款别克新君威轿车上应用了两条高速GM LAN总线，分别为动力系统高速GM LAN总线（High-Speed GM LAN）和底盘系统高速GM LAN总线（Chassis-Expansion GM LAN）。动力系统高速GM LAN总线连接发动机控制模块（ECM）、变速器控制模块（TCM）和电子制动控制模块（EBCM）。底盘系统高速GM LAN总线连接电子制动控制模块（EBCM）、车身控制模块（BCM）、燃油泵控制模块、动力转向模块、前照灯控制模块、驻车制动控制模块、悬架控制模块。高速GM LAN总线结构如图8-37～图8-39所示。

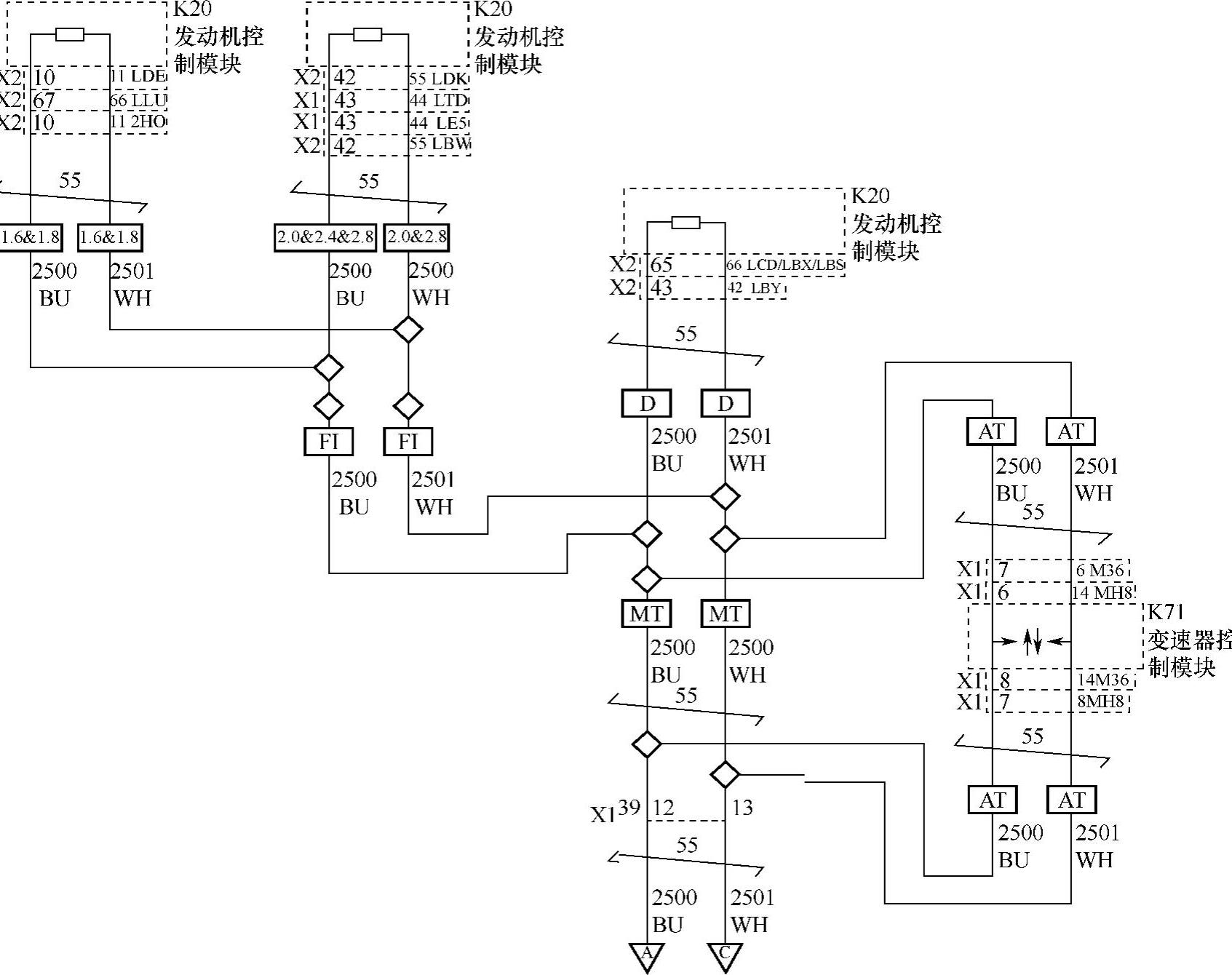

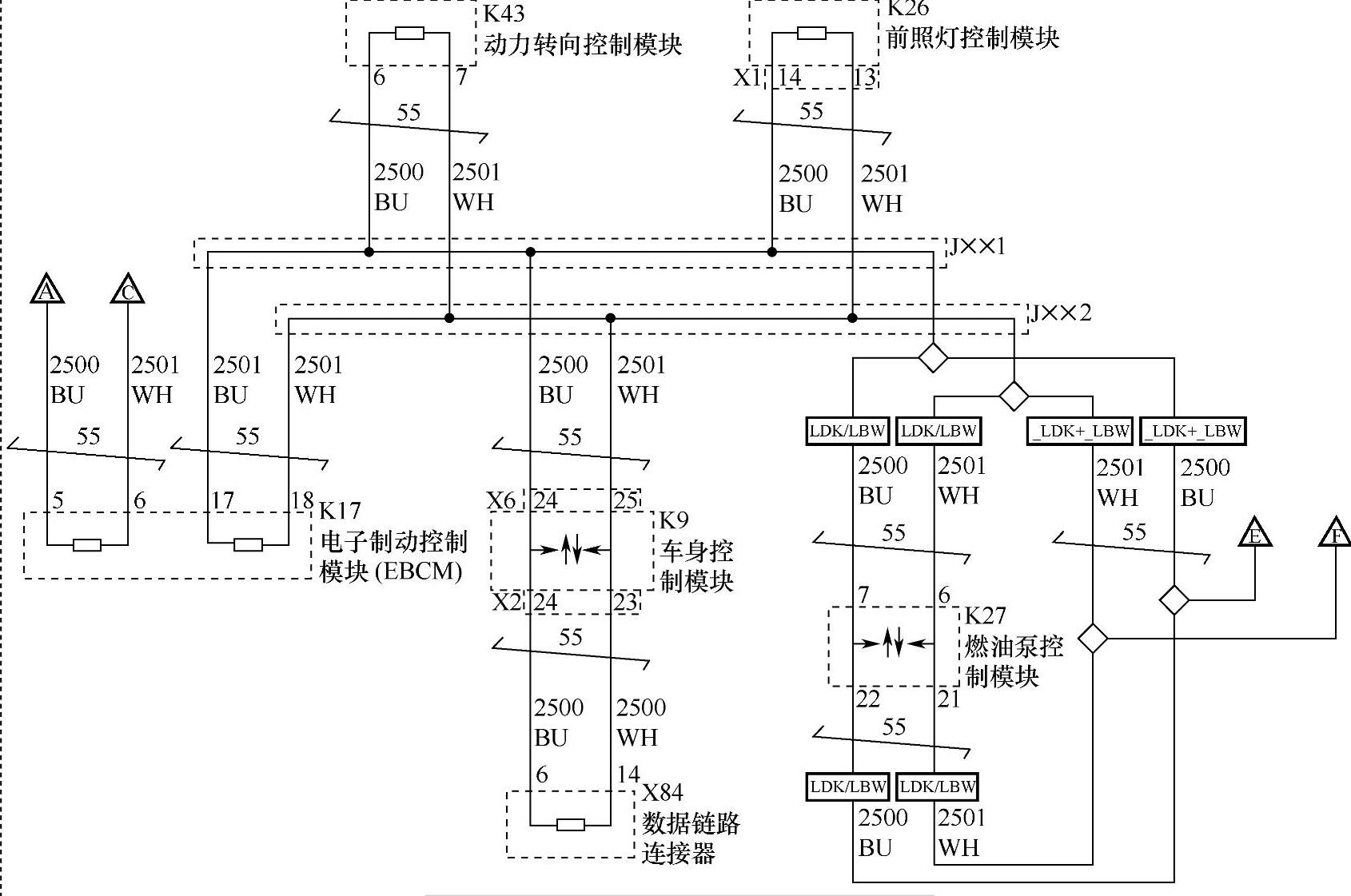

图8-37 高速GM LAN总线结构（1）

2.中速GM LAN

中速GM LAN总线（Mid-Speed GM LAN）采用中速CAN-BUS通信协议，传输位速率最高为125kbit/s，双绞线传输链路，传输链路终端在每个节点内部都有一个120Ω的电阻，信号传输采用差分电压传输方式。主要连接车载电话控制模块、收音机、数字收音机控制模块等信息娱乐系统。中速GM LAN总线结构如图8-40所示。

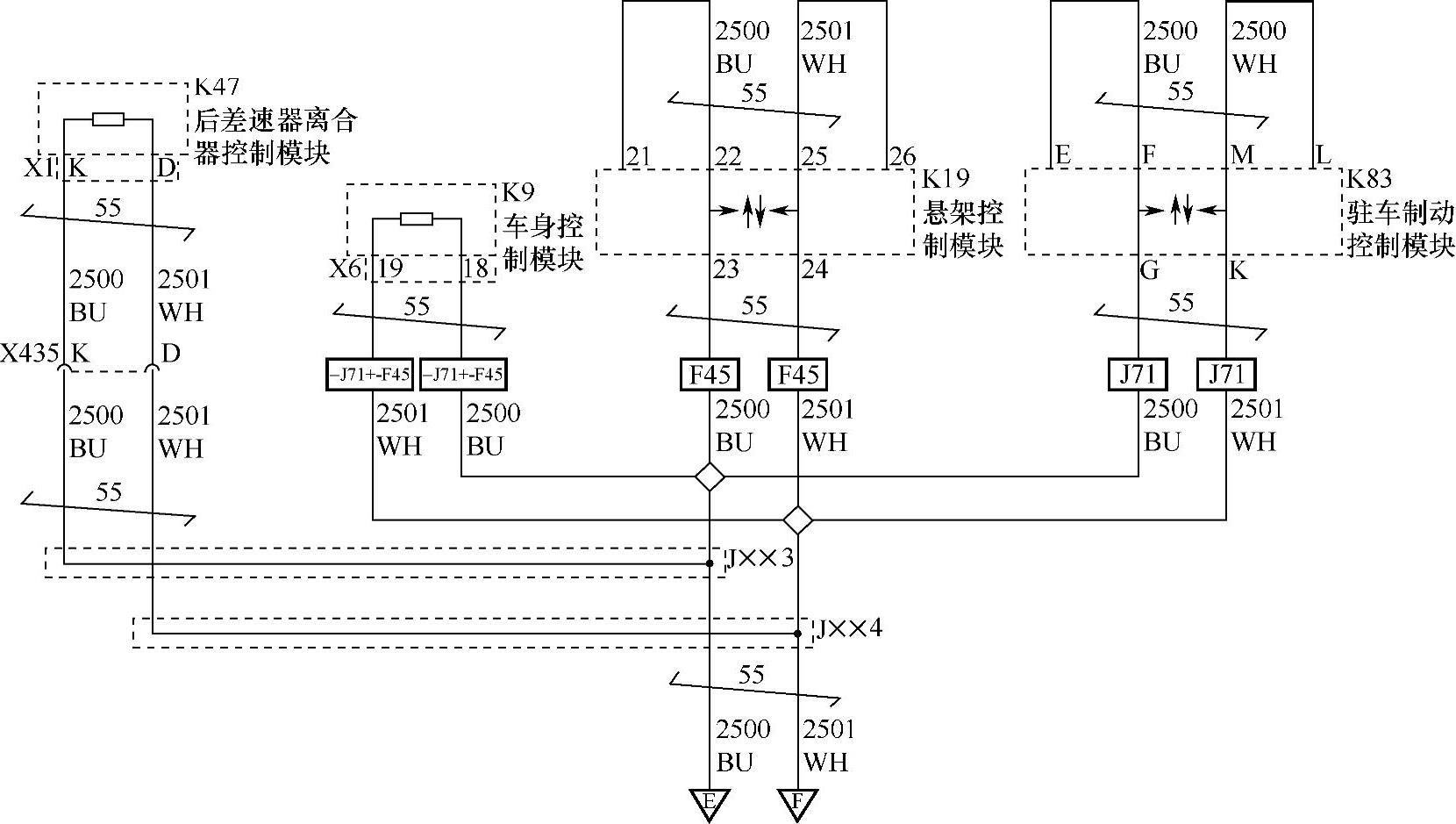

图8-38 高速GM LAN总线结构（2）

图8-39 高速GM LAN总线结构（3）

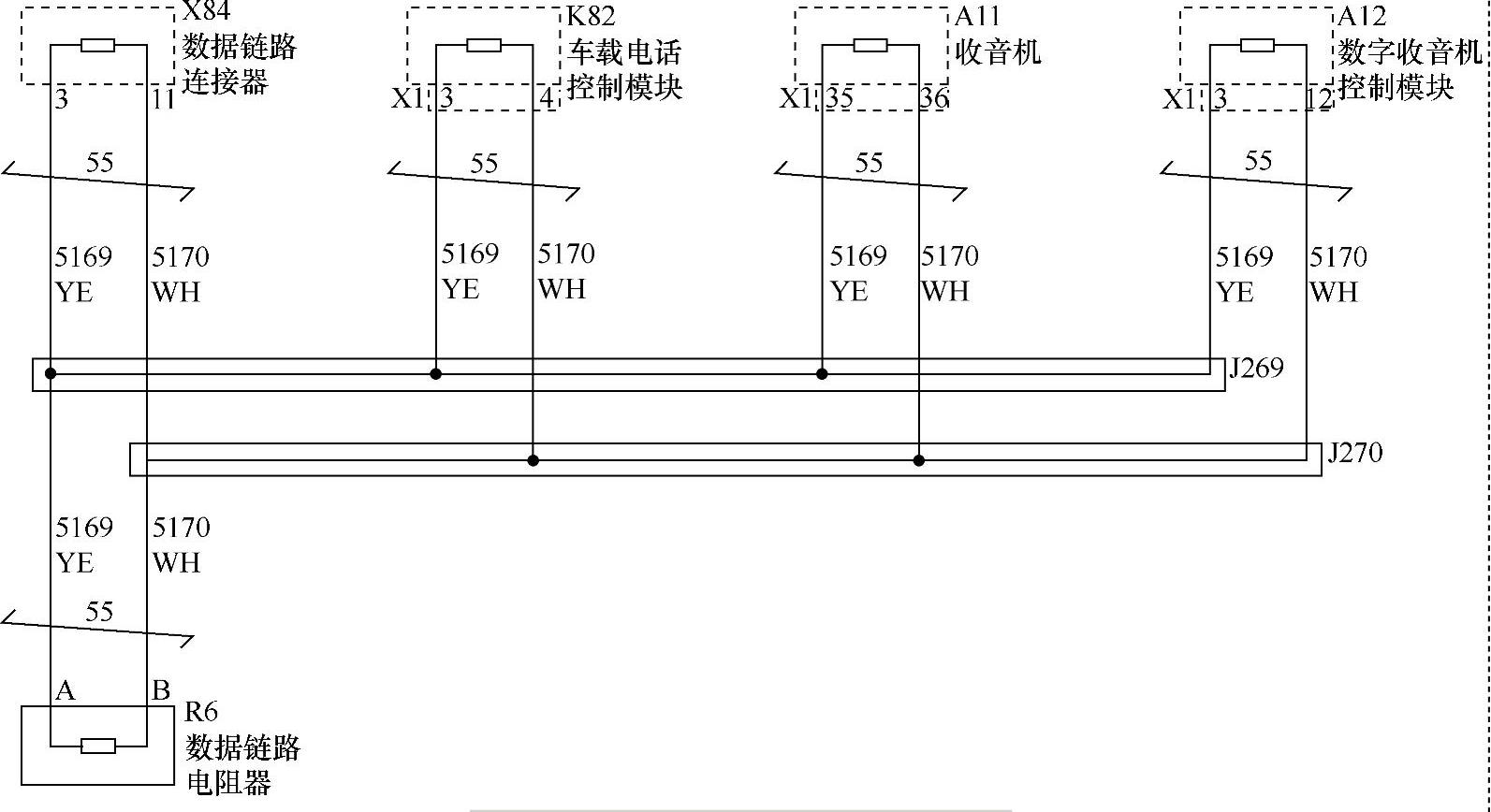

图8-40 中速GM LAN总线结构

3.低速GM LAN

低速GM LAN（Low-Speed GM LAN）采用低速LSCAN，传输位速率最高为33.3kbit/s，单线传输链路，信号电压为0～4V，当总线切断后在各控制模块有3.9～9.09kΩ的阻值。应用在车身和舒适系统中控制照明、自动式电动车窗、刮水器等。低速GM LAN总线结构如图8-41所示。(www.daowen.com)

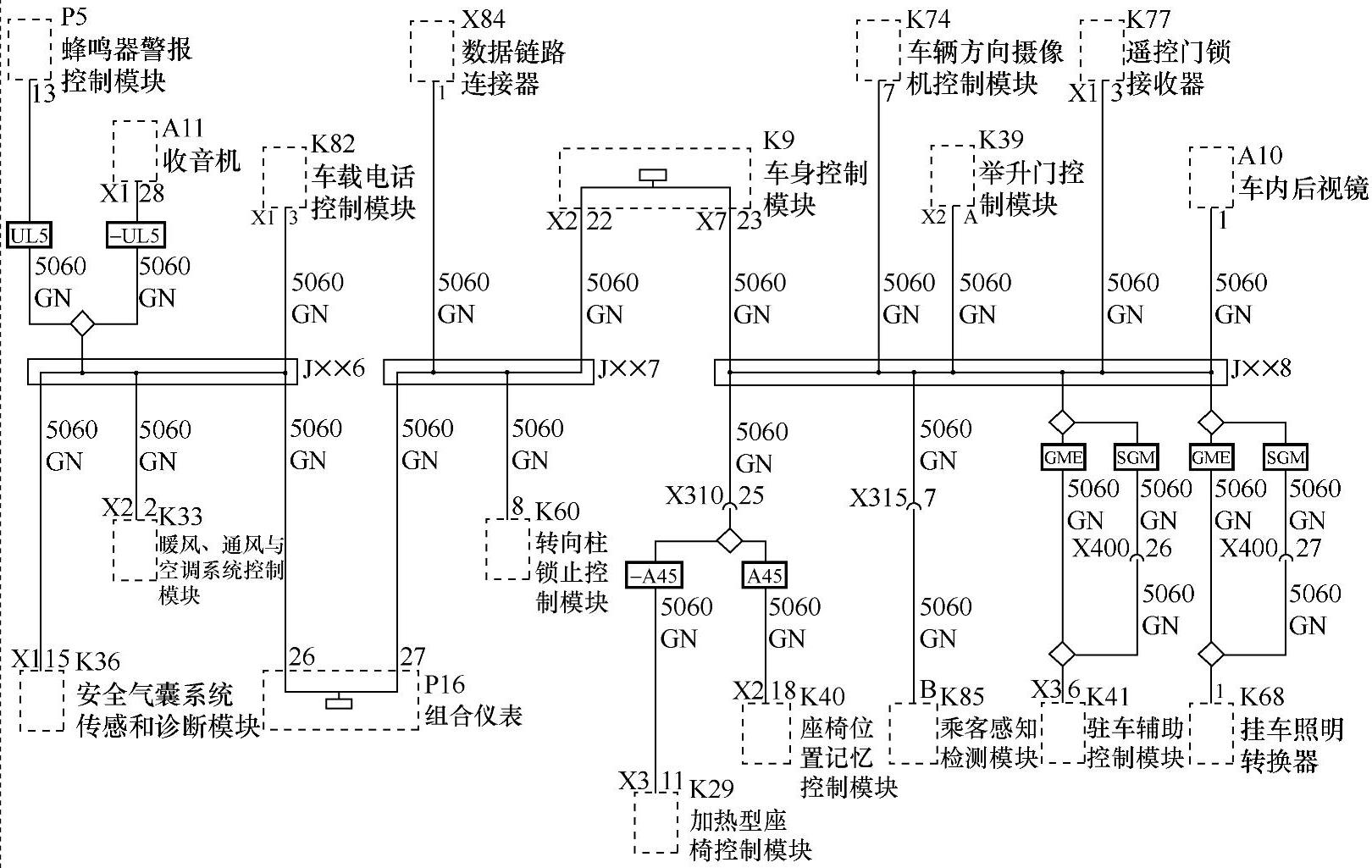

图8-41 低速GM LAN总线结构

4.本地局域网（LIN）

LIN是一种单线13.5V、传输位速率为2.4～19.6kbit/s、单主多从结构、遵循MASTER-SLAVE协议的通信协议。在2009年款别克新君威轿车上应用了多条LIN总线用来控制各个执行部件或信号传输，在诊断时只能从主节点上读取各项所需数据。本地局域网如图8-42～图8-45所示。

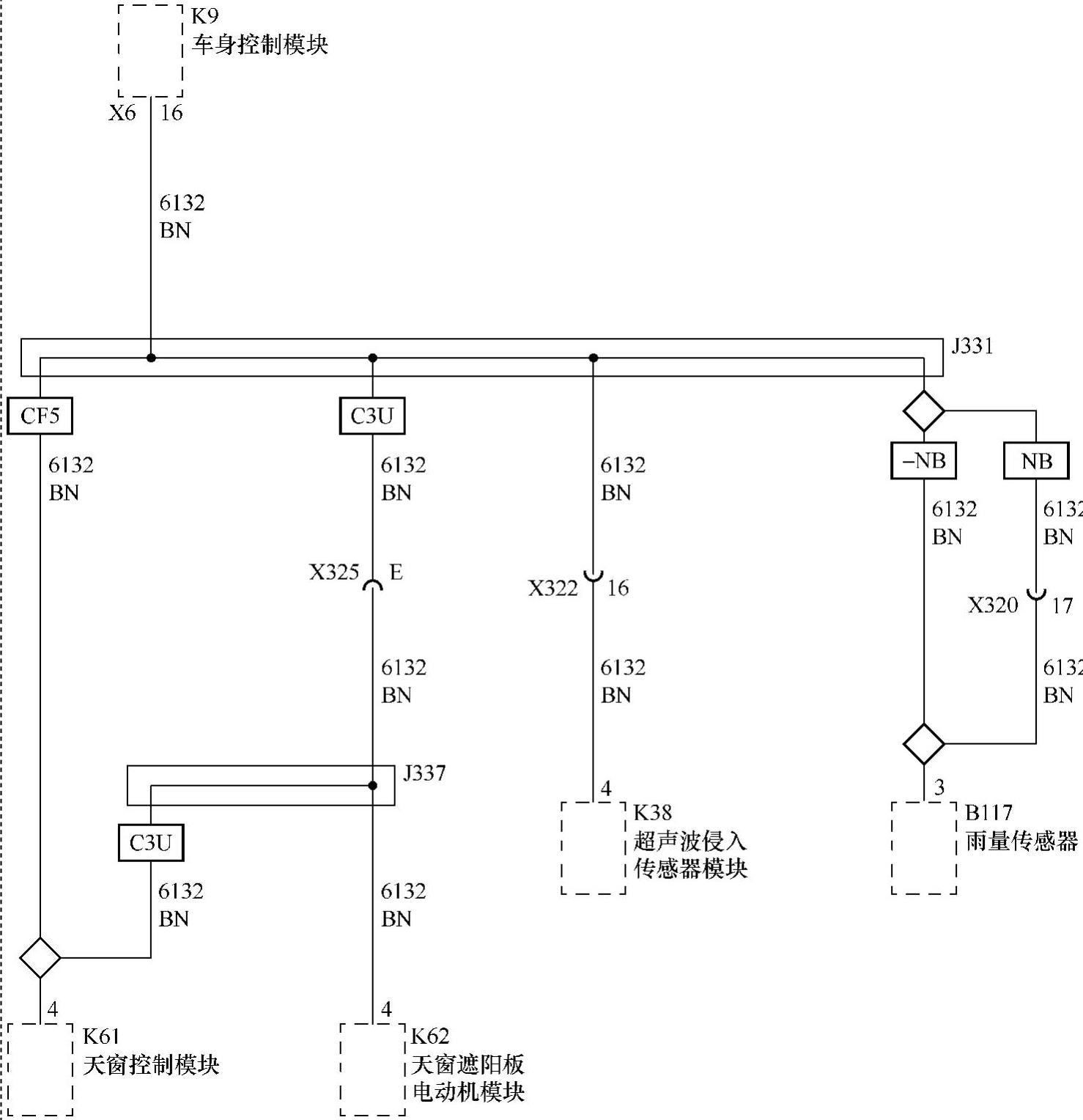

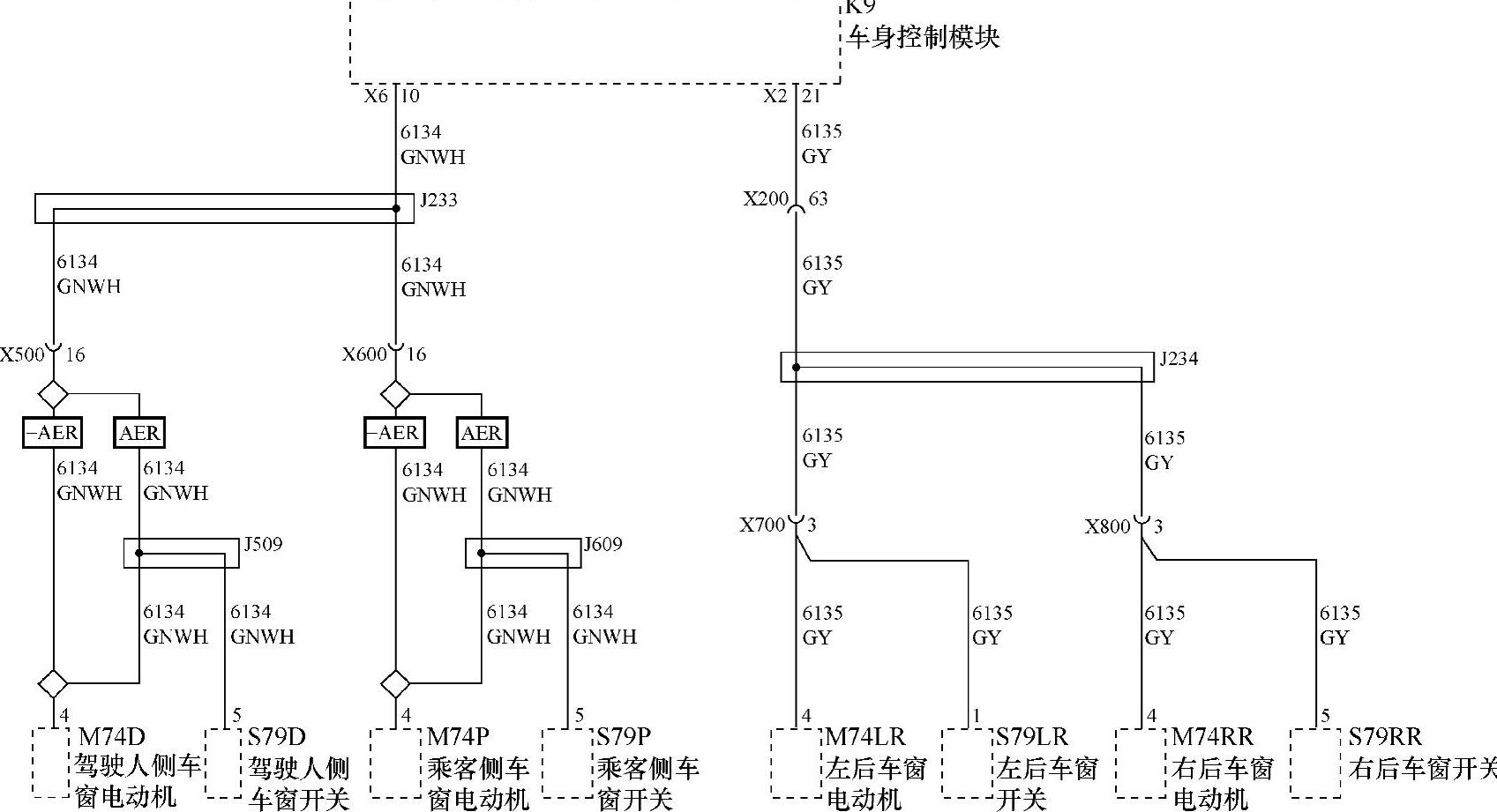

图8-42 本地局域网（1）

5.数据链路连接器DLC

数据链路连接器DLC是标准的16脚连接器，连接器的设计和安装位置符合行业标准。数据链路连接器DLC针脚见表8-6。数据链路连接器有助于技师在诊断过程中接收串行数据。此连接器允许技术人员使用故障诊断仪，以监测各种串行数据参数，并显示故障诊断码信息。数据链路连接器位于驾驶室内、仪表板下面。

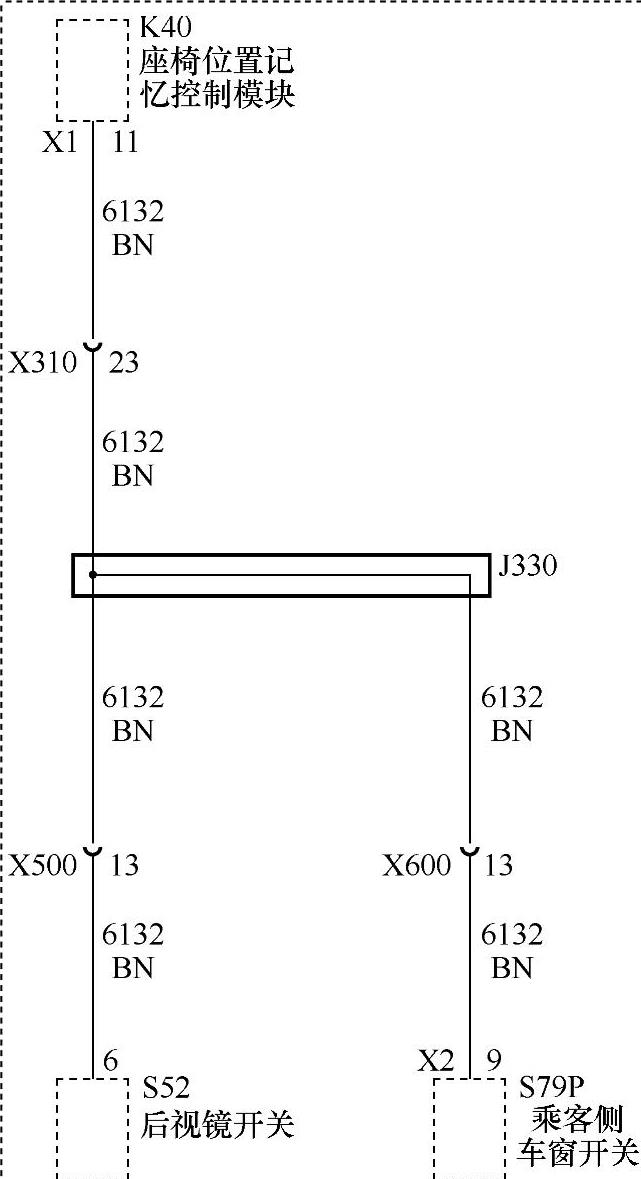

图8-43 本地局域网（2）

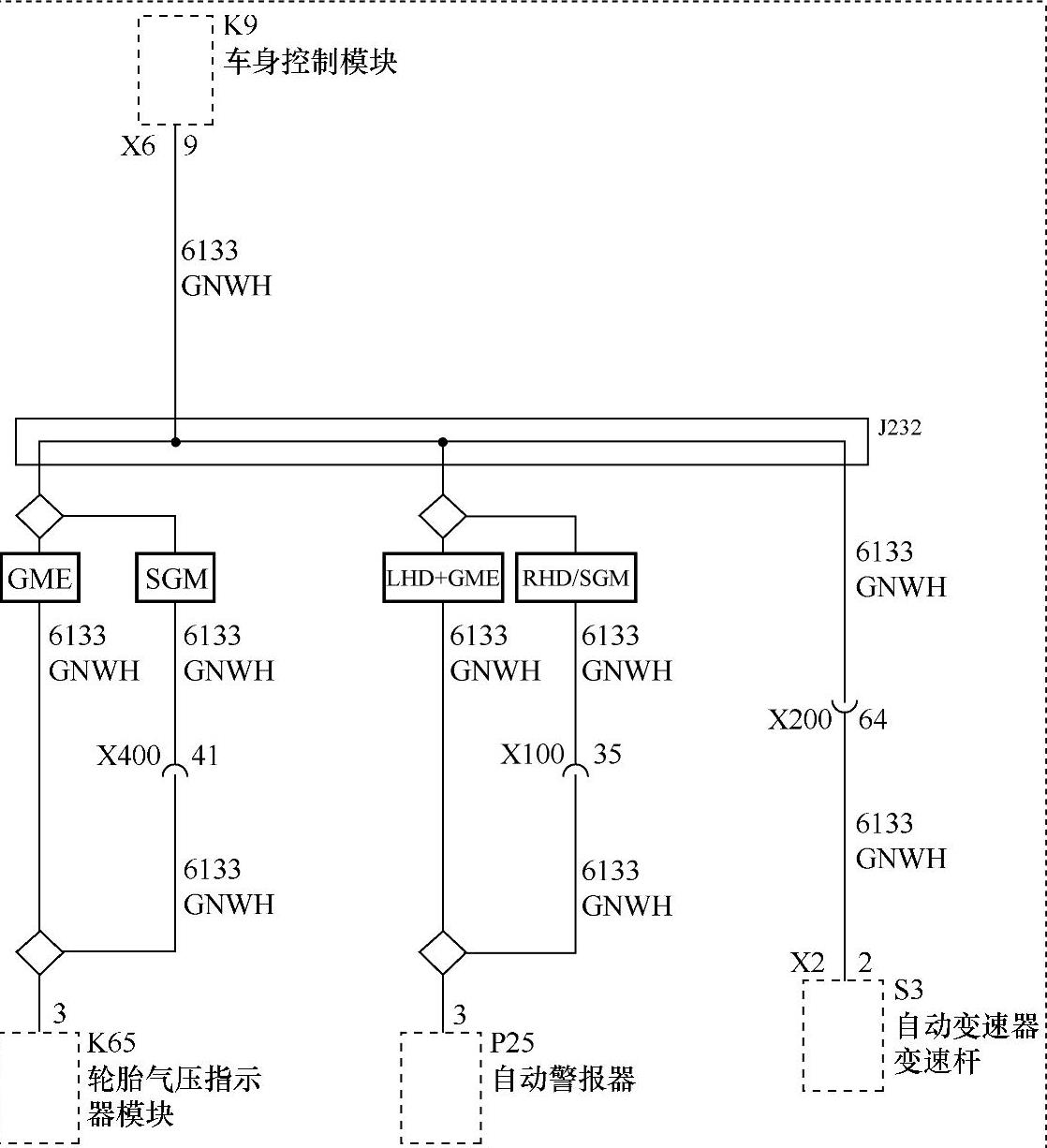

图8-44 本地局域网（3）和（4）

图8-45 本地局域网（5）

表8-6 数据链路连接器DLC针脚
