1.迈腾轿车动力CAN总线系统

迈腾轿车动力CAN总线系统网络的控制单元包括：发动机控制、四轮驱动控制、自动变速器控制、ABS控制、安全气囊控制、助力转向控制、变速杆传感器控制、前照灯控制、转向柱控制。迈腾轿车动力CAN总线系统网络拓扑图如图7-35所示，在车上的位置如图7-36所示。

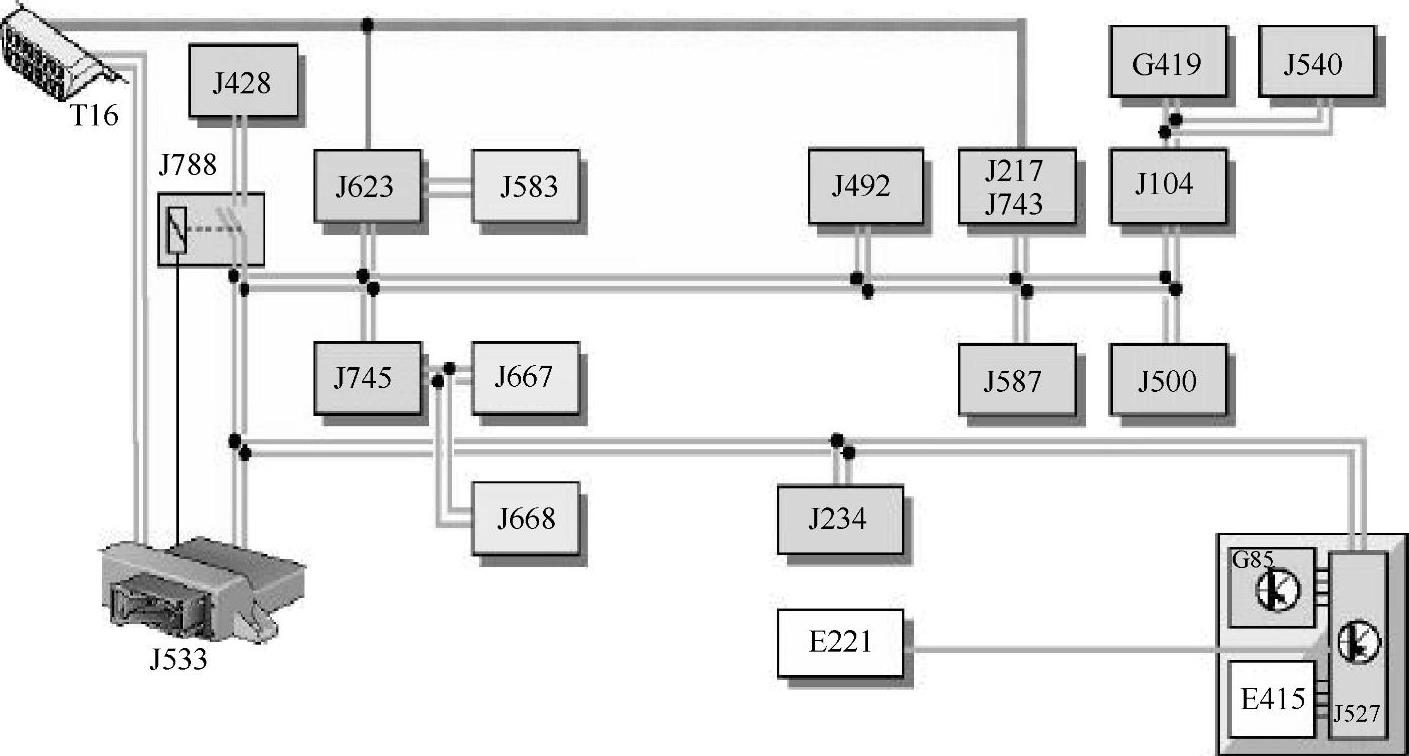

图7-35 迈腾轿车动力CAN总线系统网络拓扑图

J623—发动机控制单元 J533—网关 J492—四轮驱动控制单元 J217—自动变速器控制单元 J104—ABS控制单元 J234—气囊控制单元 J500—助力转向控制单元 J587—变速杆传感器控制单元 J745—前照灯控制单元 G85—转向角度传感器 J527—转向柱控制单元

动力CAN总线数据传输速度是500kbit/s。传输通过高电平CAN数据线和低电平CAN数据线进行。为了保证数据安全传输，CAN导线相互扭转连接。动力CAN数据总线不能单线工作，在其中一根CAN导线发生故障时则无法进行传输数据。

2.迈腾轿车舒适CAN总线系统网络

迈腾轿车舒适CAN总线系统网络（图7-37）包括：车载电源控制单元、拖车控制单元、座椅记忆控制单元、停车辅助控制单元、行李箱盖控制单元、转向柱控制单元、空调控制单元、驻车加热控制单元、车门控制单元。舒适系统控制单元在车上的位置如图7-38所示。

舒适CAN总线系统数据传输速度是100kbit/s。传输通过高电平CAN数据线和低电平CAN数据线进行。为了保证数据安全传输，CAN导线相互扭转连接。舒适CAN数据总线可以单线工作，在其中一根CAN导线发生故障时数据传输仍可以继续进行。

3.迈腾轿车信息娱乐CAN总线系统网络

迈腾轿车信息娱乐CAN总线系统网络控制单元包括收音机（导航控制单元）、电话准备系统控制单元、数字音响控制单元、驻车加热控制单元和电话控制单元，如图7-39所示，在车上的位置如图7-40所示。

信息娱乐CAN总线系统数据传输速度是100kbit/s。传输通过高电平CAN数据线和低电平CAN数据线进行。为了保证数据安全传输，CAN导线相互扭转连接。信息娱乐CAN数据总线可以单线工作，在其中一根CAN导线发生故障时数据传输仍可继续进行。

(www.daowen.com)

图7-36 迈腾轿车动力CAN系统控制单元在车上的位置

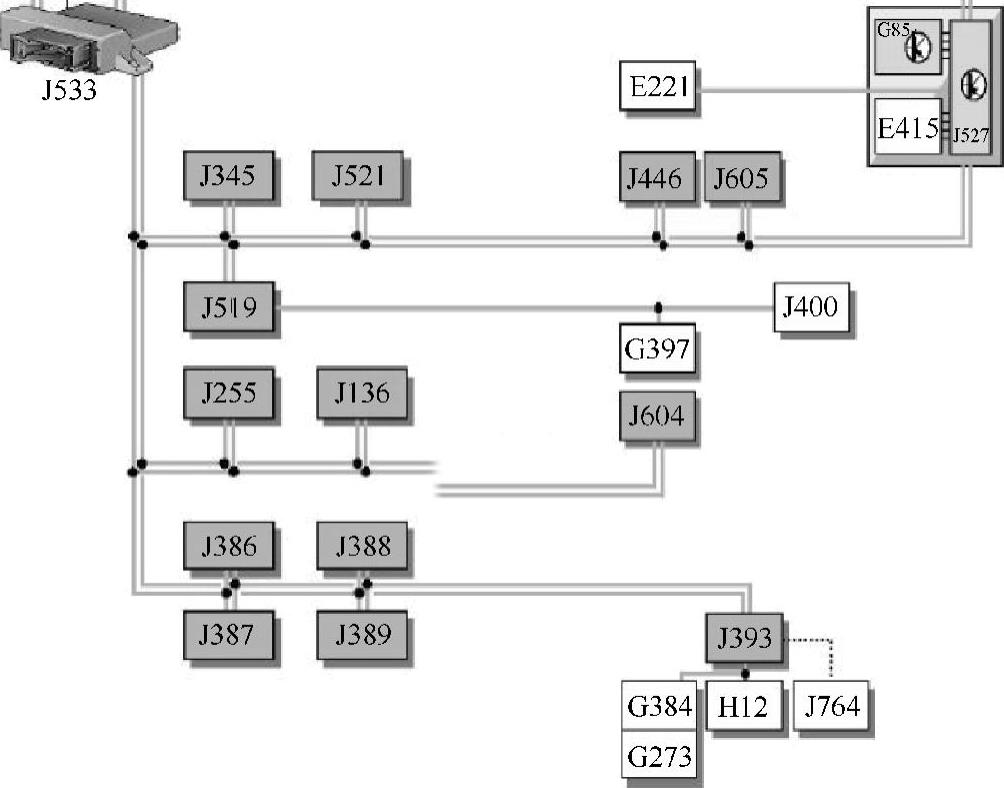

图7-37 迈腾轿车舒适CAN总线系统网络

J533—网关 J345—拖车控制单元 J521—前排乘员座椅记忆控制单元 J446—停车辅助控制单元 J605—行李箱盖控制单元 J527—转向柱控制单元 J519—车载电源控制单元 J255—空调控制单元 J136—驾驶人座椅记忆控制单元 J604—驻车加热控制单元 J393—舒适系统控制单元 J386～J389—车门控制单元

图7-38 舒适系统控制单元在车上的位置

图7-39 迈腾轿车信息娱乐CAN总线系统控制单元拓扑图

J533—网关 J503—收音机（导航控制单元） J412—电话准备系统控制单元 J525—数字音响控制单元 J364—驻车加热控制单元 J738—电话控制单元

图7-40 迈腾轿车信息娱乐CAN总线控制单元在车上的位置
