迈腾轿车总线网络系统包括动力总线、舒适总线、信息娱乐总线、诊断总线、仪表总线等几个网络,其拓扑图如图7-34所示。

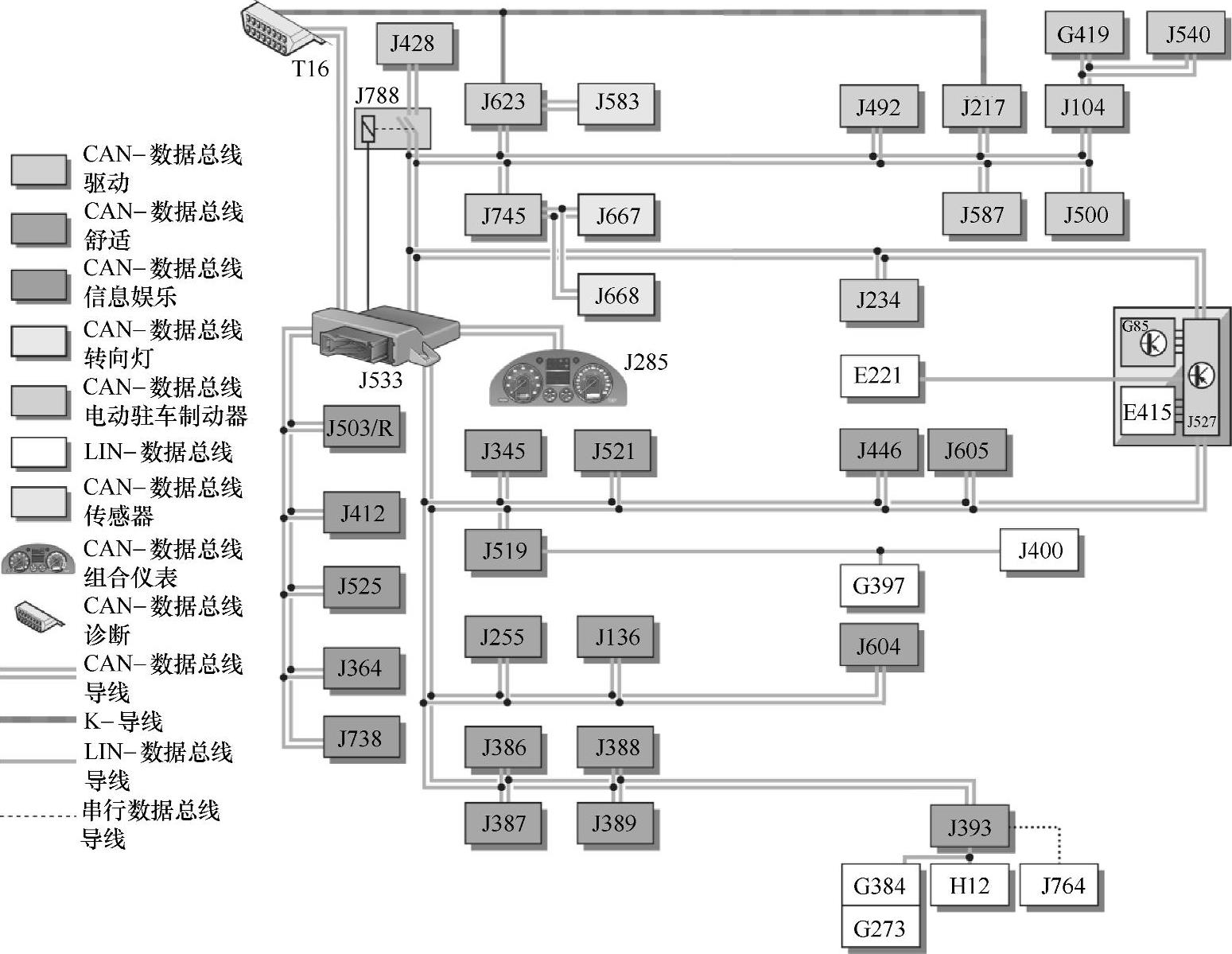

图7-34 迈腾轿车总线系统拓扑图(www.daowen.com)
E221—转向盘操作单元 E415—进入及起动许可开关 G85—转向角传感器 G273—车内监控传感器 G384—车辆侧倾传感器 G397—晴雨与光线识别传感器 G419—ESP传感器单元 H12—报警喇叭 J104—ABS控制单元 J136—座位调节和带记忆功能的转向柱调节的控制单元 J217—自动变速器控制单元 J234—安全气囊控制单元 J255—Climatronic全自动空调控制单元 J285—组合仪表中的控制单元 J345—拖车识别装置控制单元 J364—辅助加热装置的控制单元 J386—驾驶人侧车门控制单元 J387—前排乘员侧车门控制单元 J388—左后车门控制单元 J389—右后车门控制单元 J393—舒适系统中央控制单元 J400—刮水器电动机控制单元 J412—移动电话电子操作装置控制单元 J428—车距调节装置控制单元 J446—驻车辅助控制单元 J492—全轮驱动的控制单元 J500—转向辅助控制单元 J503—收音机和导航系统显示单元控制单元 J519—车载电网控制单元 J521—带记忆功能的前排乘员座椅调节控制单元 J525—数字式音响套件控制单元 J527—转向柱电子装置控制单元 J533—数据总线诊断接口 J540—电动驻车制动器控制单元 J583—NOx传感器的控制单元 J587—变速杆传感装置控制单元 J604—空气辅助加热装置的控制单元 J605—汽车行李箱盖控制单元 J623—发动机控制单元 J667—左侧前照灯功率模块 J668—右侧前照灯功率模块 J738—电话操作单元控制单元 J745—转弯灯和前照灯照明距离调节控制单元 J764—ELV控制单元 J788—驱动CAN总线断路继电器 T16—插头连接,16芯,诊断接口
