1.奥迪A6轿车MOST总线系统的组成

在奥迪A6轿车上信息娱乐系统的数据传递采用MOST总线系统，示意图如图4-18所示，拓扑图如图7-9所示。

奥迪A6轿车MOST总线系统包括：数据总线诊断接口J533、前部信息显示和操纵J523、右后信息显示和操纵J649、后部DVD R162、电话/Telematik（德语：信息通信）J256、电话发送和接收器R37、左后信息显示和操纵J648、DSP（数字信号处理）放大器J525、带CD的导航系统J401、TV调谐器R78、数字式收音机R147、收音机模块R、芯片卡阅读器J676、CD换碟机R41和CD播放机R92等。每一个与MOST总线相连接的单元都设置了收发装置和其他相关专用装置。

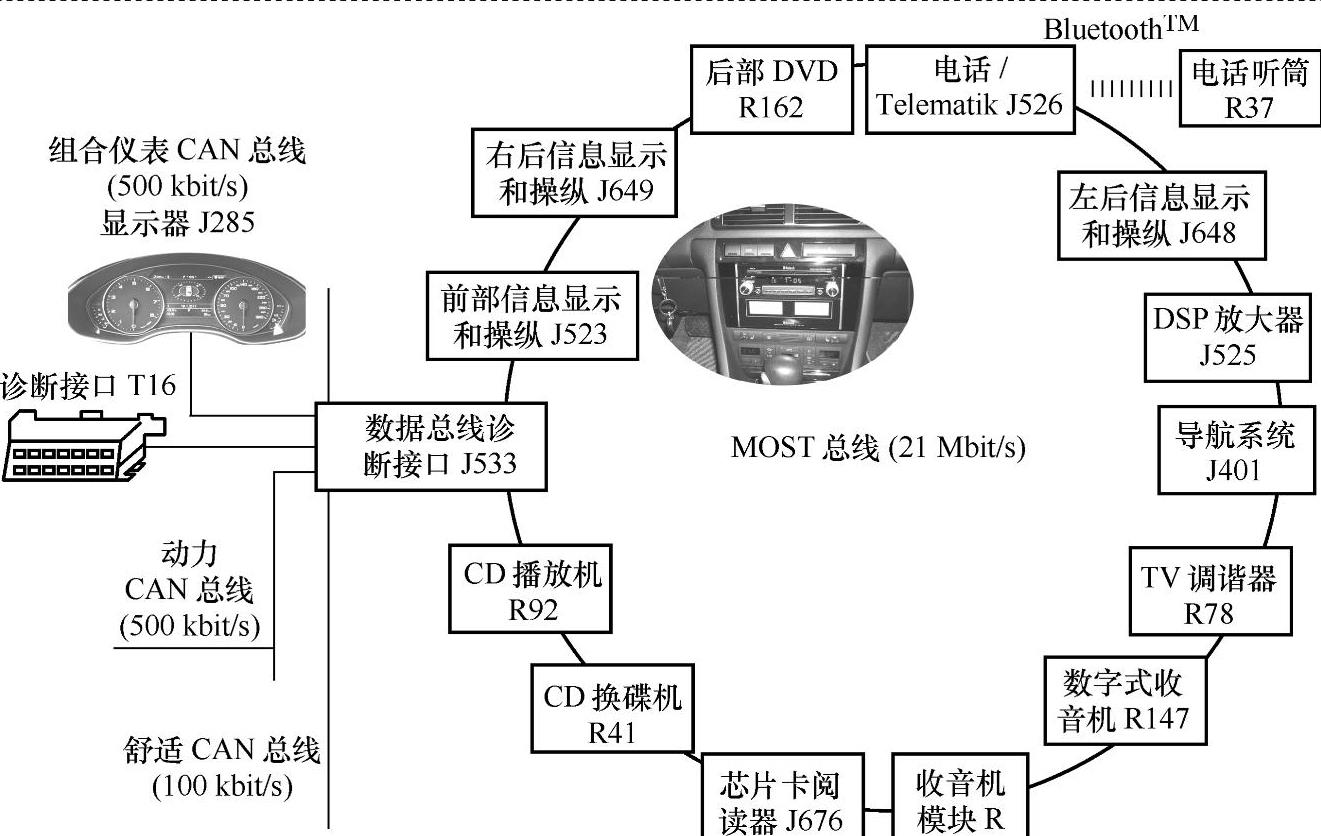

图7-9 奥迪A6轿车MOST总线拓扑图

2.奥迪A6轿车MOST总线系统的工作模式

如图7-10所示，奥迪轿车A6 MOST总线系统有三种工作模式：休眠模式、待命模式和工作模式。

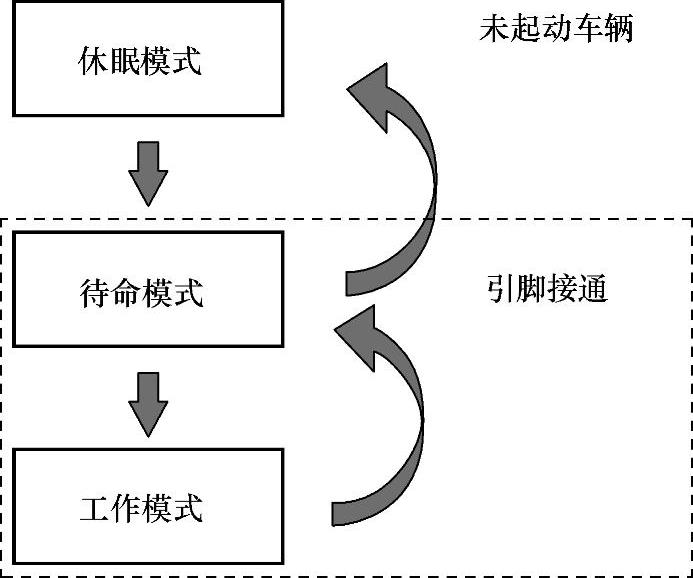

图7-10 MOST系统工作模式

（1）休眠模式 休眠模式也称睡眠模式。MOST总线系统处于睡眠模式时，MOST总线内没有数据交换，所有设置处于待命状态，静态电流被降至最小值。睡眠模式的唤醒只能由系统管理器发出的光启动脉冲来激活。在满足下述3个条件时，MOST总线系统进入睡眠模式。

1）总线上的所有控制单元都处于准备进入睡眠模式，如视音频设备处于“关”的状态。

2）其他总线系统不经过网关向MOST提出要求。(www.daowen.com)

3）诊断不被激活。

（2）待命模式 待命模式也称备用模式。MOST总线系统处于待命模式时，无法为用户提供任何服务，给人的感觉就好像是系统已经关闭一样。MOST总线系统在后台运行，但所有的输出介质（如显示屏、收音机放大器等）都不工作或不发声，这种模式在启动及系统持续运行时被激活。待命模式的前提条件如下：

1)由其他数据总线经由网关得以激活，比如驾驶座位旁车门打开或关闭时，点火开关接通等。

2)可以由总线上的一个控制单元得以激活，比如一个要接听的电话。

(3)工作模式工作模式也称通电模式。MOST总线系统处于通电工作模式时，控制单元完全接通，MOST总线上有数据交换，用户可使用所有功能。通电工作模式的前提条件如下：

1)MOST总线处在待命模式。

2)由其他数据总线得以激活，如显示屏工作等。

3)用户通过操纵多媒体操纵盘激活MOST总线，如打开收音机等。

3.奥迪A6轿车蓝牙系统

蓝牙技术首先用在奥迪A6轿车上，实现电话发送／接收器R37与电话／信息通信JS26的无线联系，如图7-9所示。
