丰田车系的安全气囊系统（SRS）包括双程两阶段控制式驾驶人座椅和前排乘员座椅安全气囊、带预张紧器和束力限制器的座椅安全带、帘式头部安全气囊以及驾驶人座椅膝式安全气囊。安全气囊系统元件安装位置如图6-65所示。

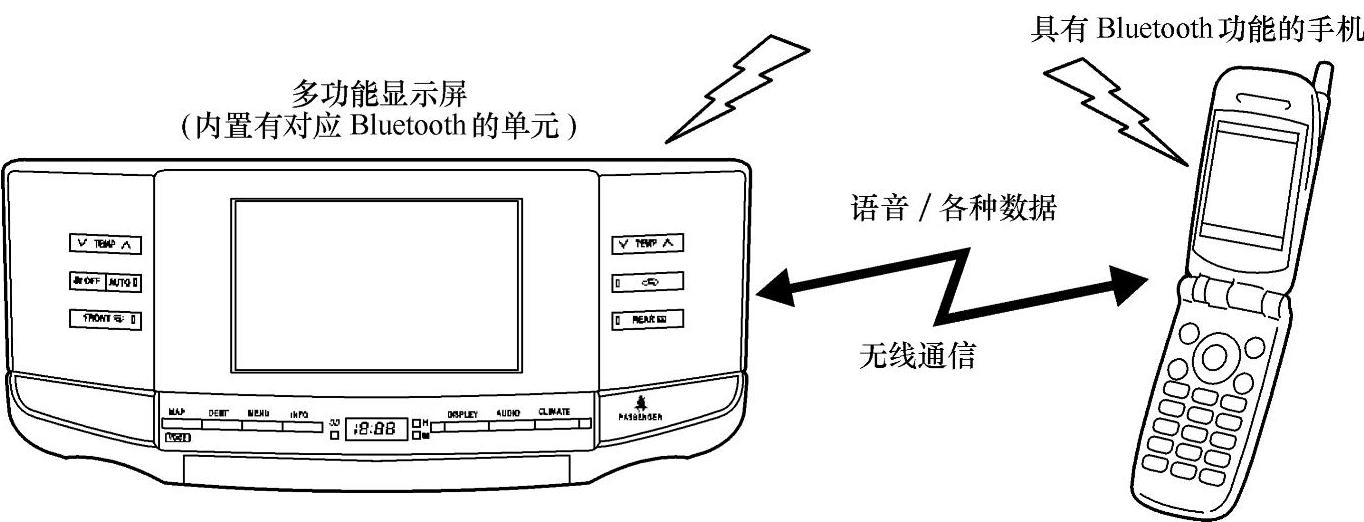

图6-63 蓝牙电话工作过程

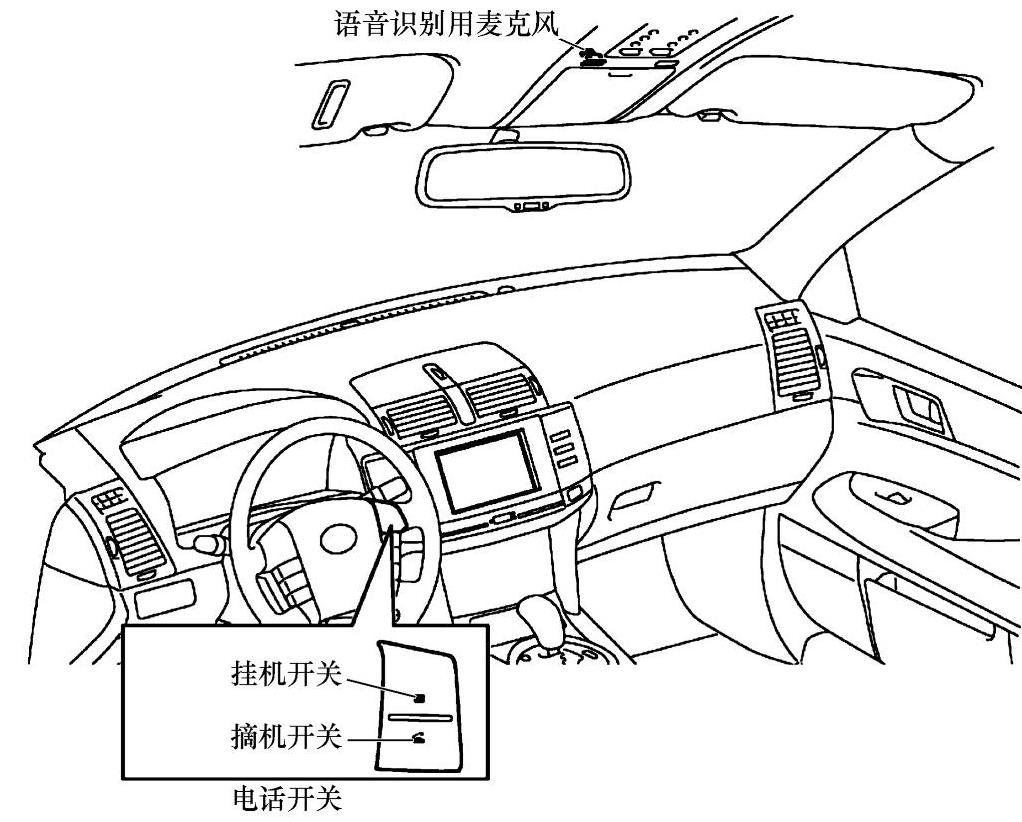

图6-64 蓝牙电话通信系统元件安装位置

1.系统工作

根据来自前安全气囊传感器和中央安全气囊传感器的信号，系统进行驾驶人座椅和前排乘员座椅安全气囊、预张紧器和驾驶人座椅膝式安全气囊的点火判断。前安全气囊和中央安全气囊的工作过程如图6-66所示。

系统也根据侧安全气囊传感器、后安全气囊传感器的信号进行侧安全气囊和帘式头部安全气囊的点火判断。侧安全气囊和帘式头部安全气囊的工作过程如图6-67所示。

2.电路控制

安全气囊系统控制电路如图6-68所示。

3.系统诊断(www.daowen.com)

当点火开关转到IG ON时，安全气囊警告灯大约亮起6s，系统自动进行初级检查；该期间为点火禁止状态，系统同时会对中央安全气囊传感器的运行进行诊断。如果在初级检查中检测出异常状况，在点火开关置于ON位置6s后，安全气囊警告灯也不会熄灭。安全气囊展开后，不管有无故障，在初级检查后中央安全气囊传感器都会使安全气囊警告灯保持点亮。初级检查完成后，安全气囊警告灯熄灭，系统又恢复到可以点火的状态，诊断电路会随时检查系统是否存在异常，如果检查中检测出故障，安全气囊警告灯就会点亮。

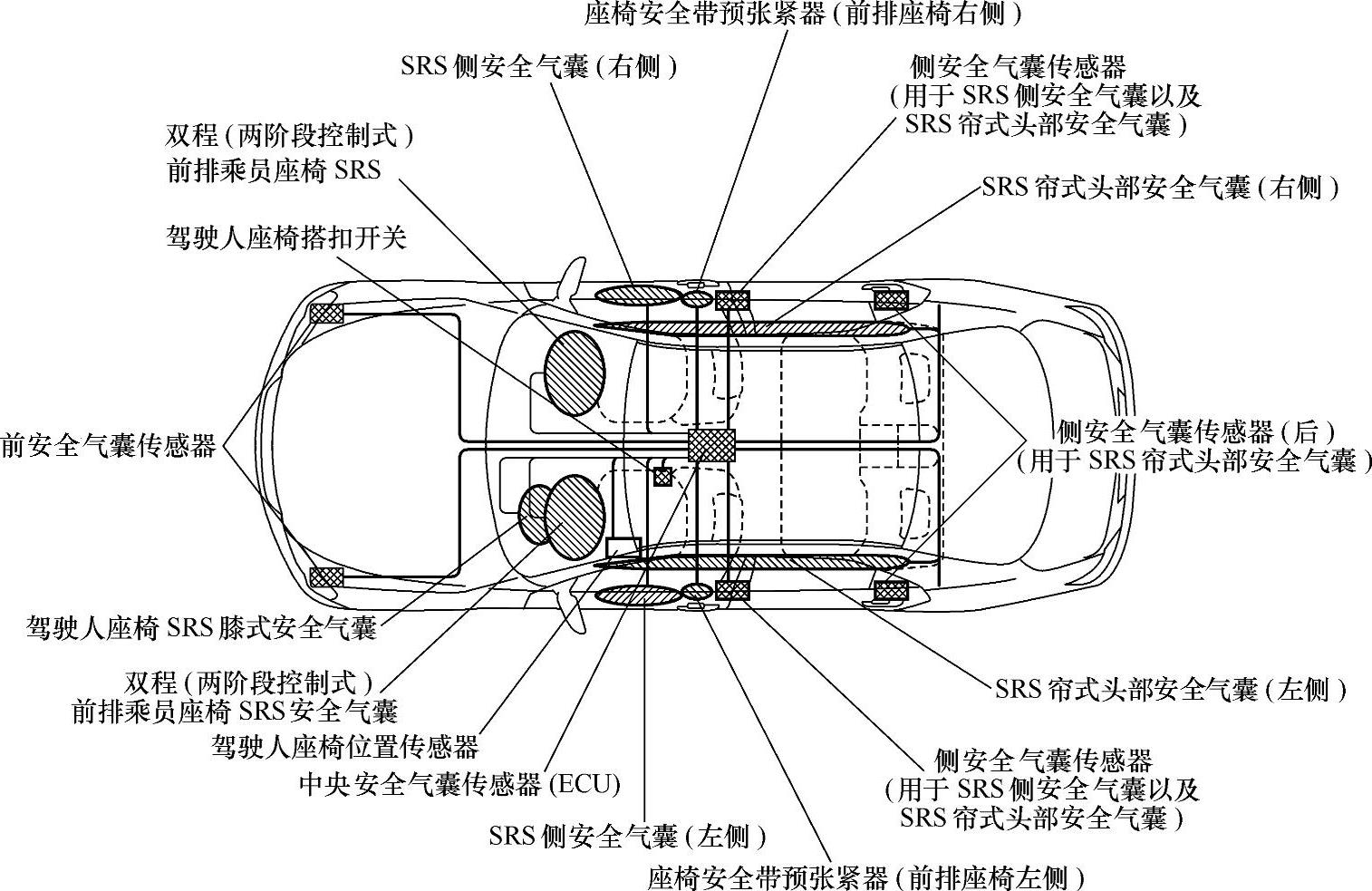

图6-65 安全气囊系统元件安装位置

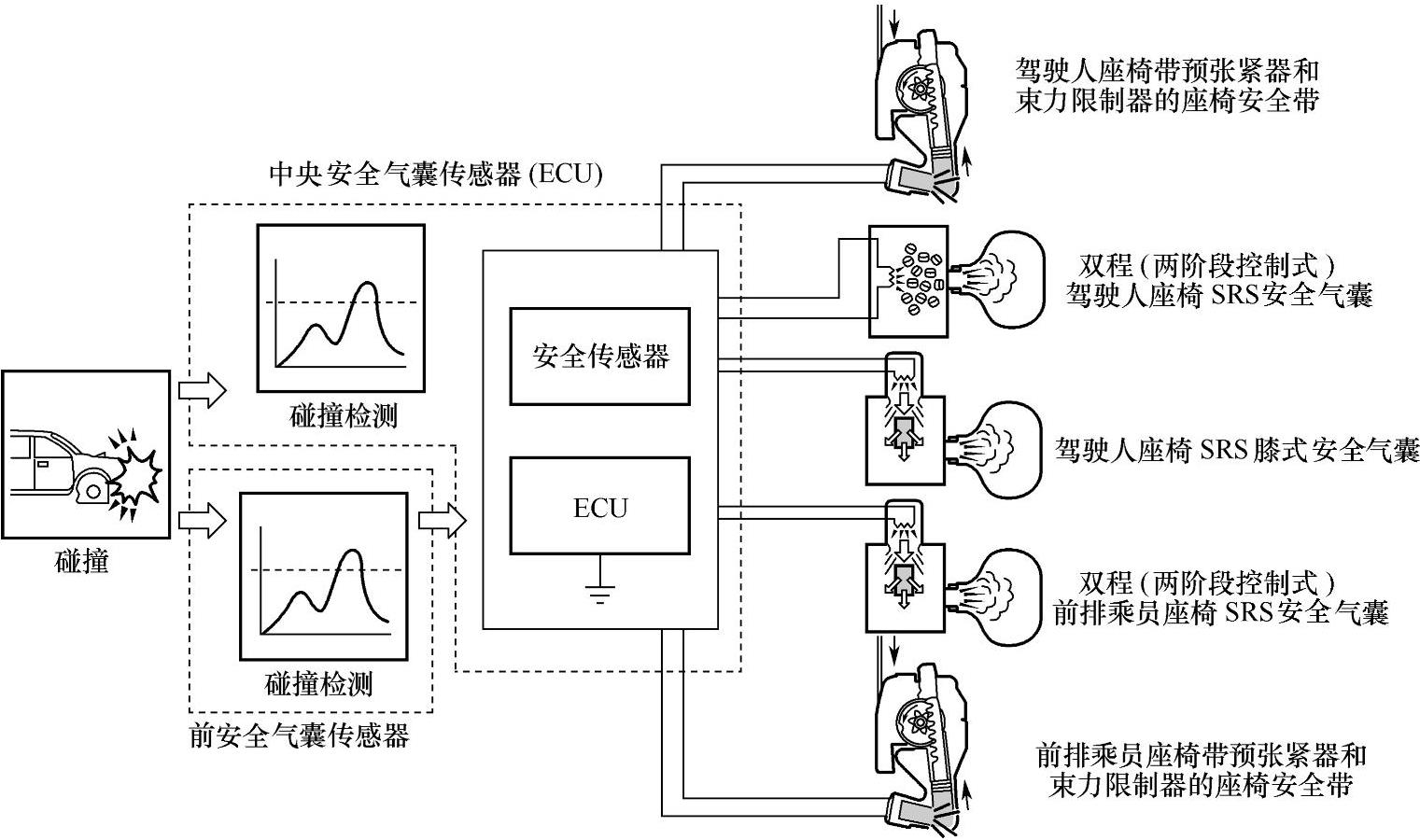

图6-66 前安全气囊和中央安全气囊的工作过程

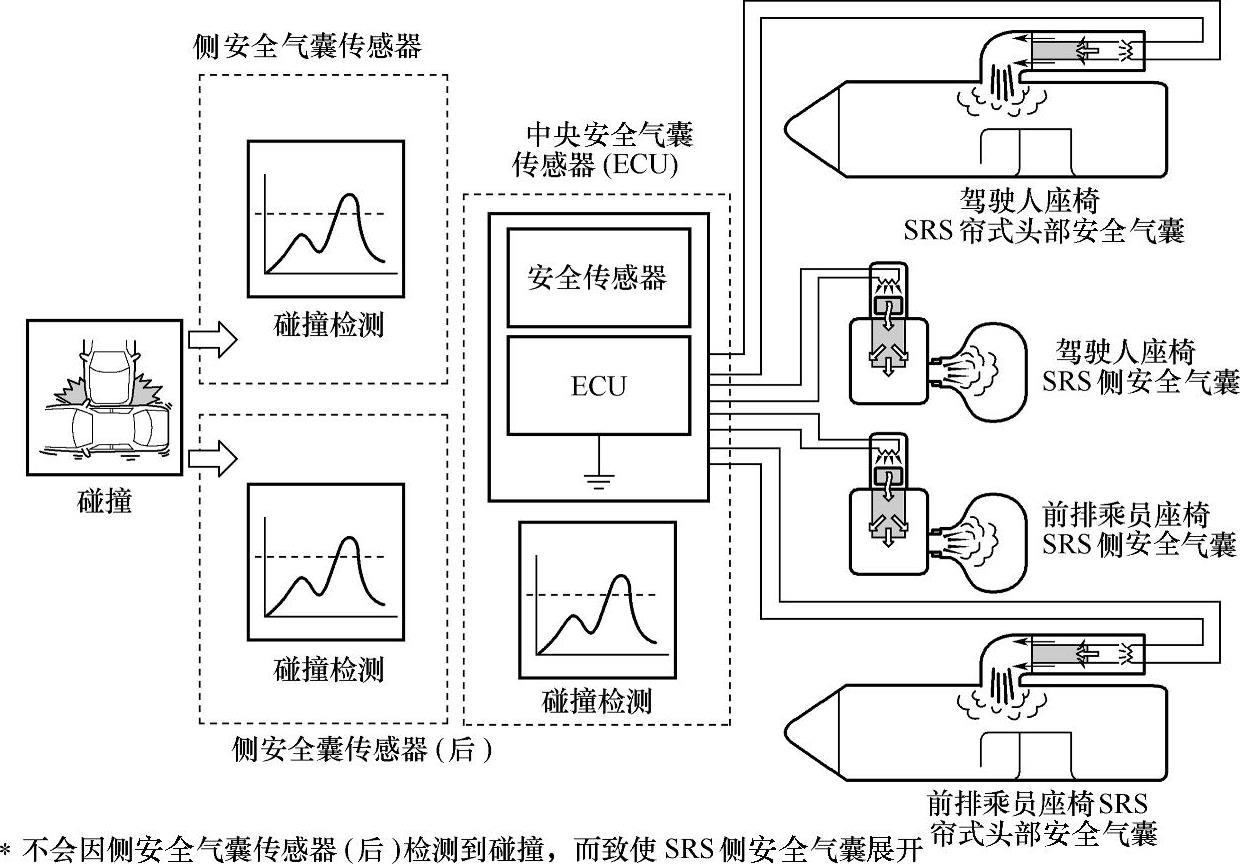

图6-67 侧安全气囊和帘式头部安全气囊的工作过程

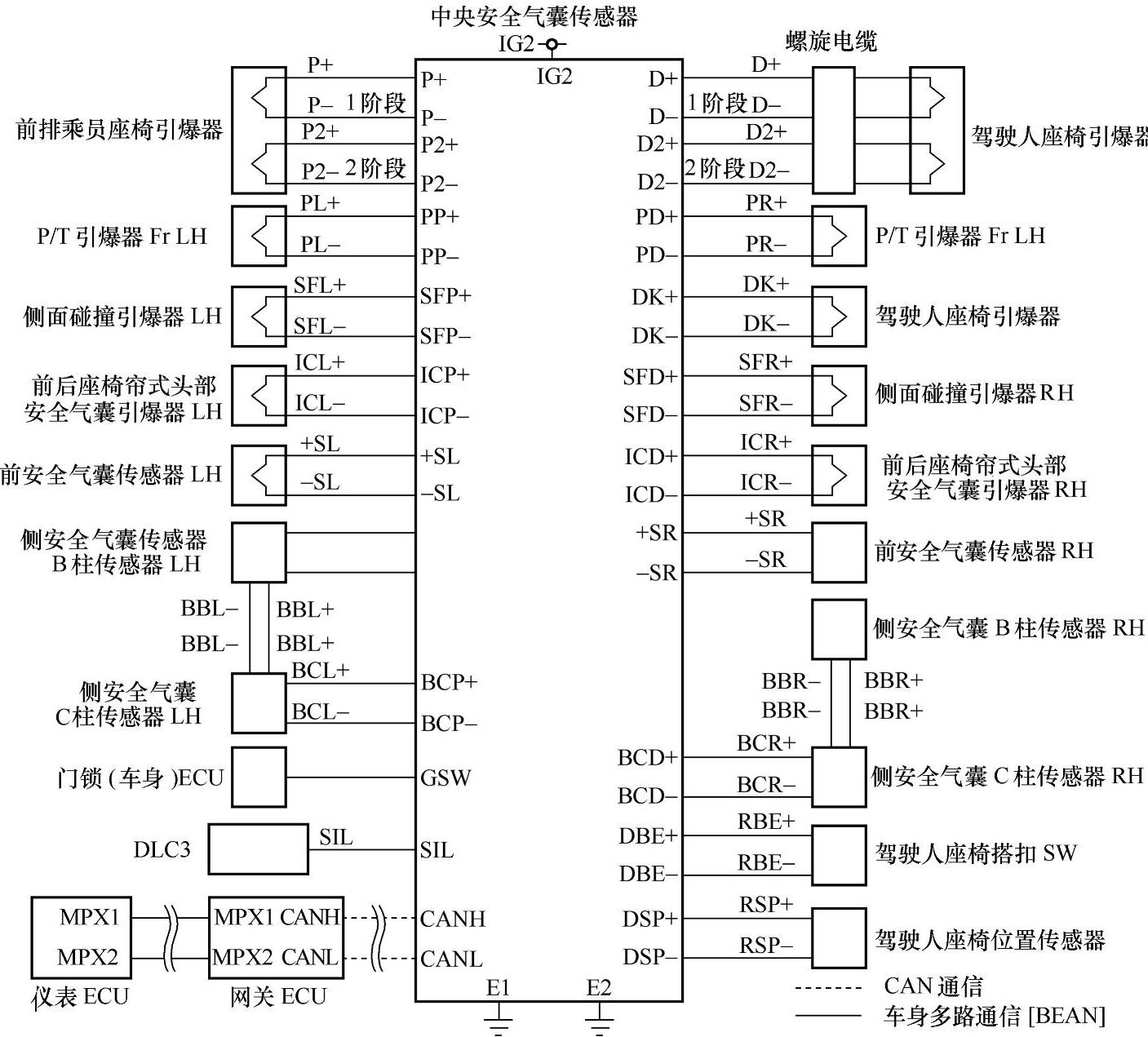

图6-68 安全气囊系统控制电路
