汽车音响视频系统详解

1.音响系统

锐志轿车的音响系统采用了超级现场音响系统,由1个功率放大器、9个扬声器、1个多功能显示屏、1个与仪表板嵌入式DVD/CD换碟机一体的AM/FM电子调谐器构成。音响系统组成部件安装位置如图6-56所示。

音响系统设有极其便利的转向盘开关,不用将手离开转向盘即可对音响进行各项操作。在前排乘员座位门内侧把手部位安装有操作方便的前排乘员座椅音响开关,乘客可以通过该开关对音响进行各项操作。天线采用车窗玻璃印制天线。音响系统控制原理如图6-57所示。

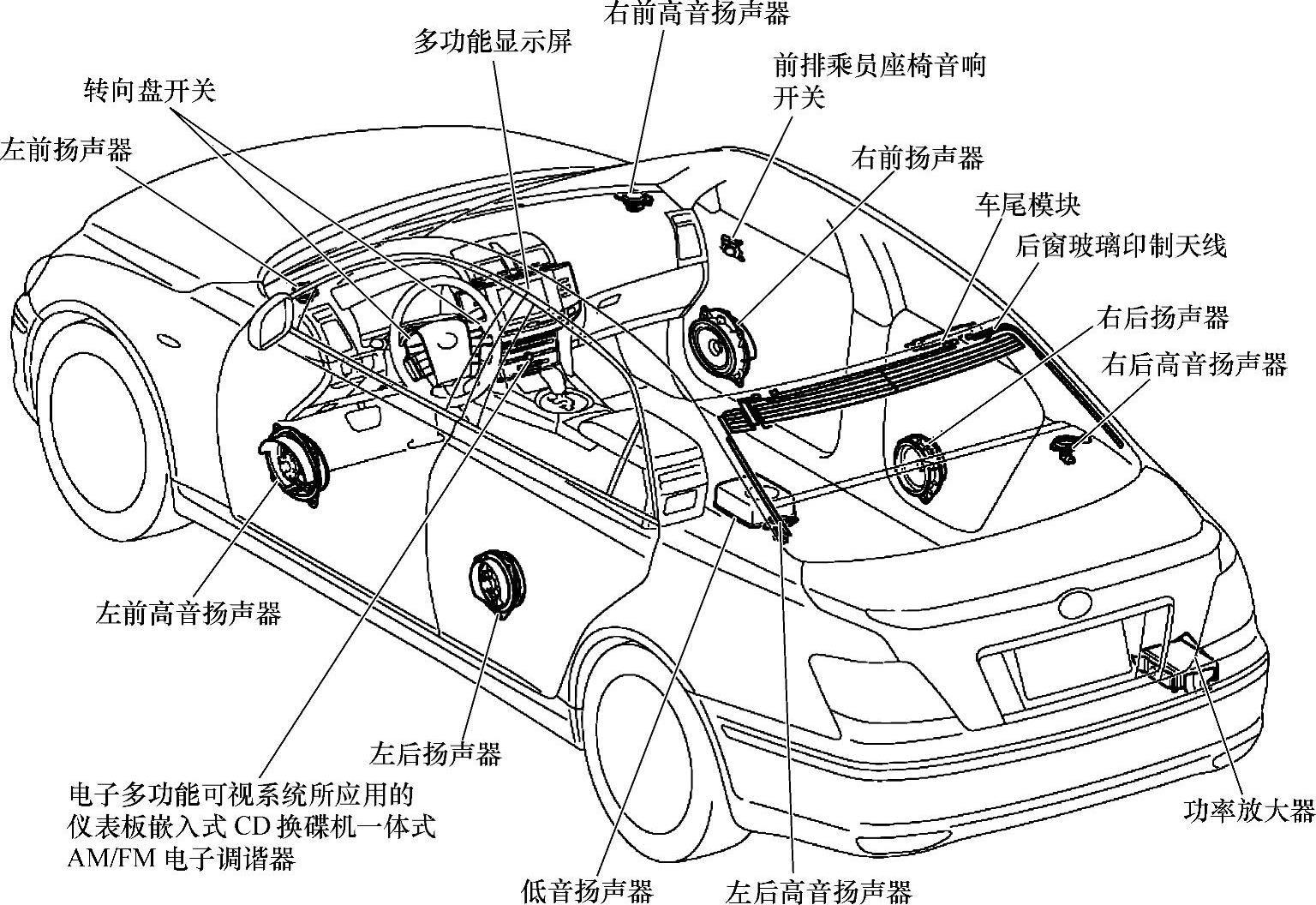

图6-56 音响系统组成部件安装位置

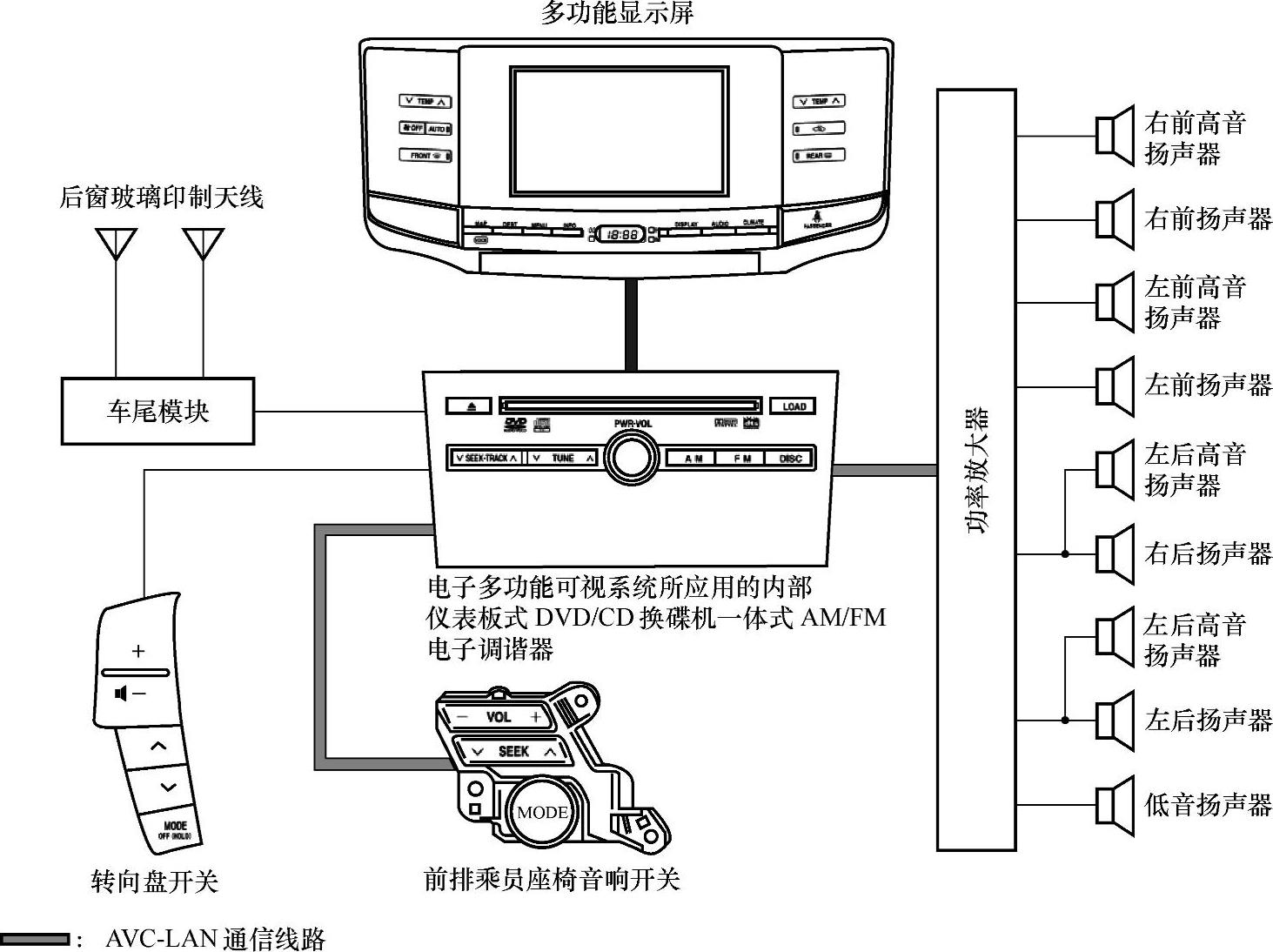

图6-57 音响系统控制原理

2.视频系统

视频系统采用了丰田电子多功能可视系统,在多功能显示屏上显示导航、音频、空调等各种信息。视频系统包括多功能显示屏与导航ECU、显示面板、GPS接收器、陀螺传感器、DVD-ROM播放器、音响头部单元、功率放大器、用于地图的DVD-ROM光盘、集成天线、组合仪表、扬声器、驻车制动开关、空档起动开关等元件。视频系统元件安装位置如图6-58所示。

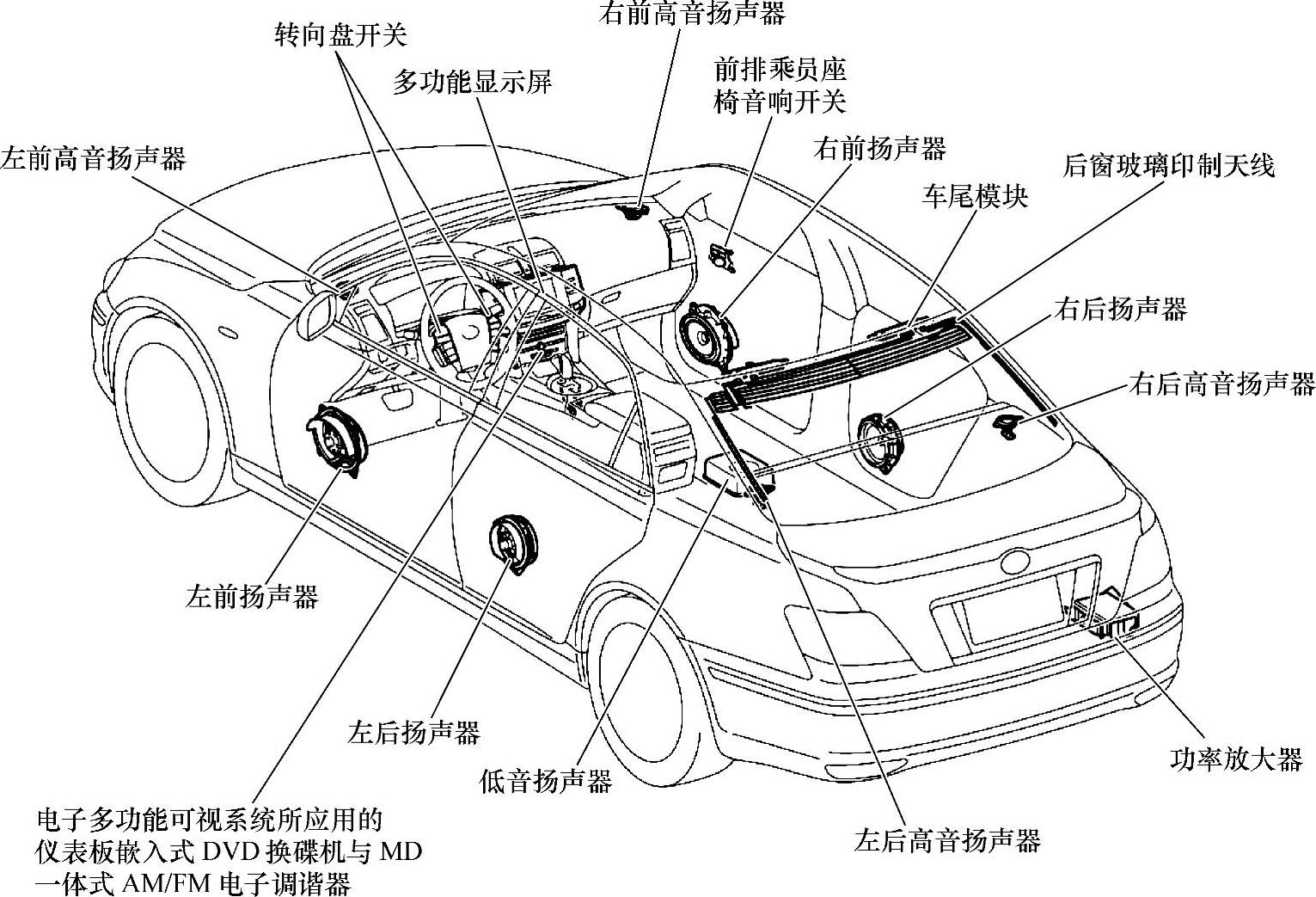

图6-58 视频系统元件位置

1)音响/视频系统各控制部件主要控制功能见表6-17。

表6-17 音响/视频系统各控制部件主要控制功能


(续)


2)电路控制:视频系统控制电路如图6-59所示。

3.可视语音导航系统(www.daowen.com)

通过GPS(Global Positioning System)语音导航,可以对本车的位置进行定位,在地图上显示出来,通过在画面上显示到目的地的提示路线信息以及提示语音进行通知。可视语言导航系统控制原理如图6-60所示。

4.倒车监视器系统

倒车监视器ECU是利用安装在车辆后部的倒车监视器摄像机的图像,利用CAN通信输入的转向角度传感器等接收的车辆状态参数进行推算、预计,得出各导向路线信息,并将该信息传入多功能可视系统上。倒车监视器将信息传入内藏的主ECU,在主ECU控制下,倒车监视器画面会显示在多功能显示屏上。倒车监视器系统主要控制部件安装位置如图6-61所示。倒车监视系统各部件主要控制功能见表6-18。倒车监视器系统控制原理如图6-62所示。

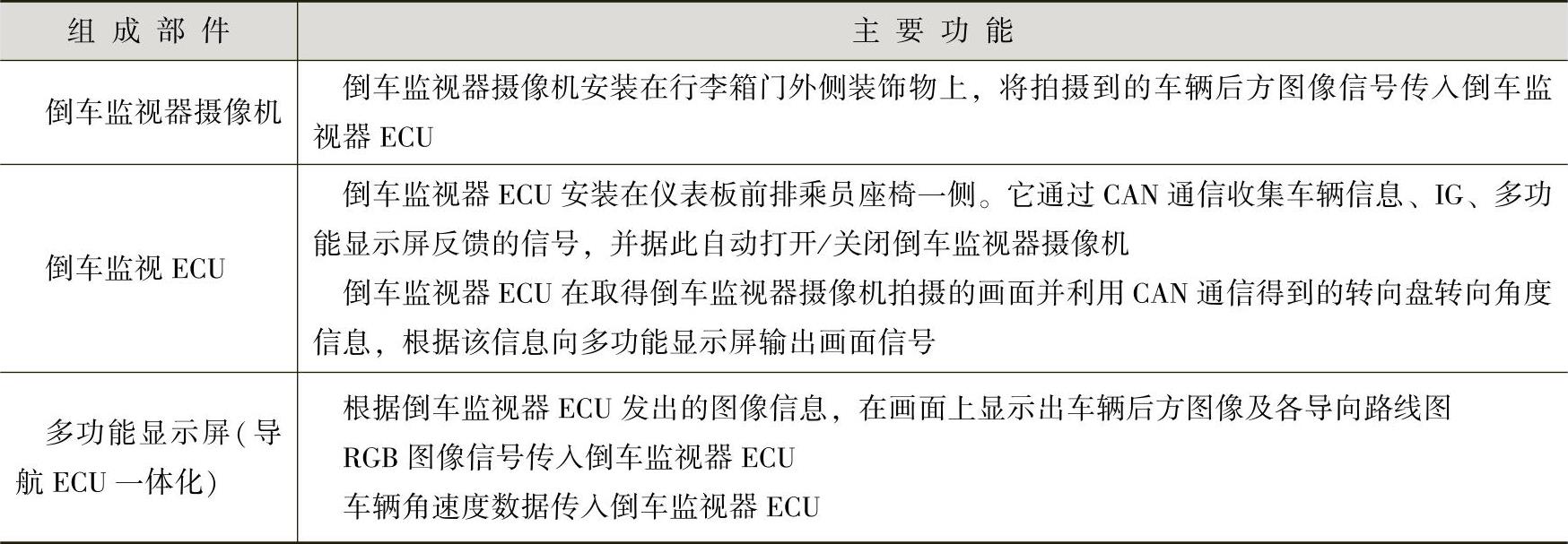

表6-18 倒车监视系统各部件主要控制功能

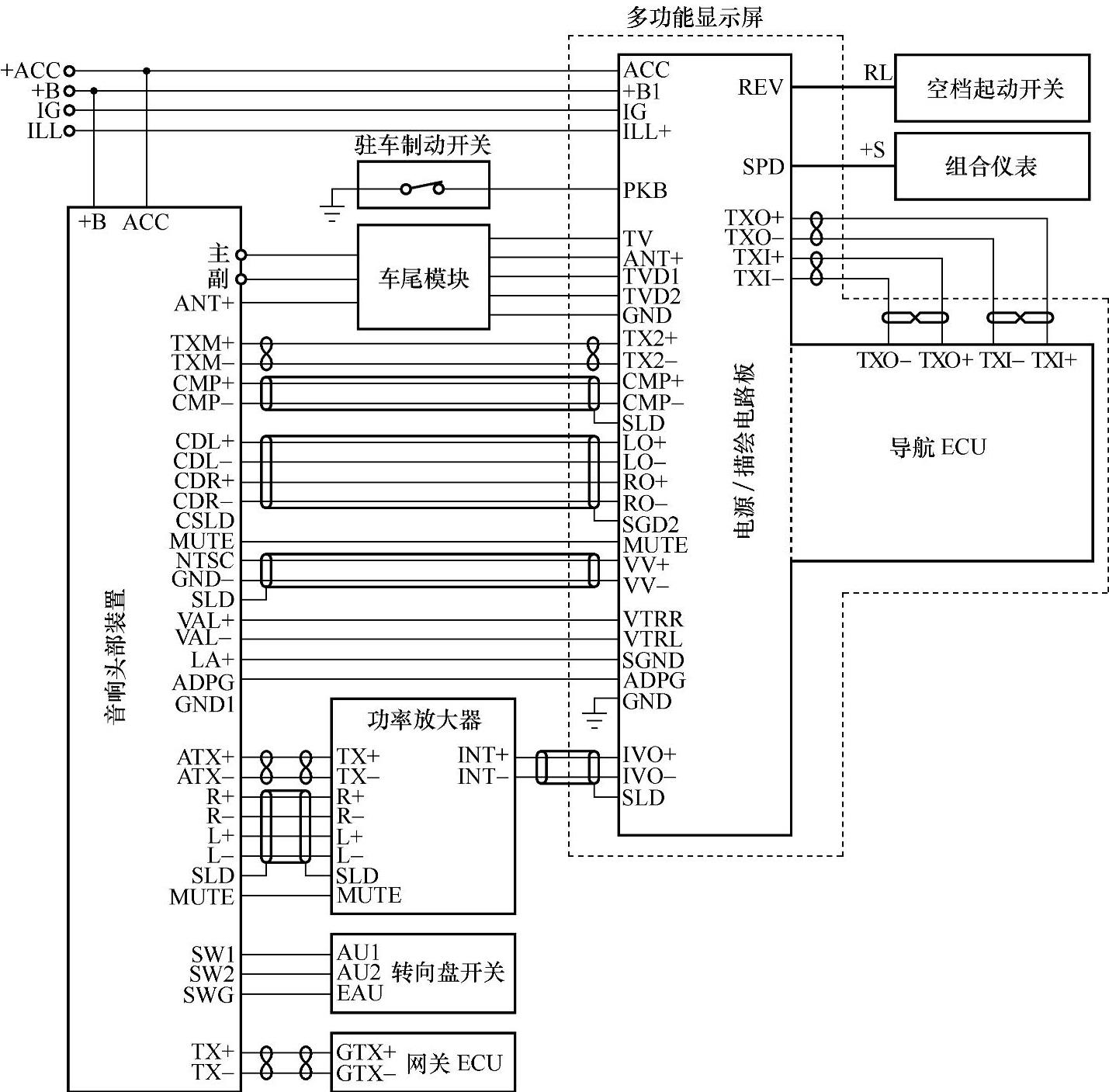

图6-59 视频系统控制电路

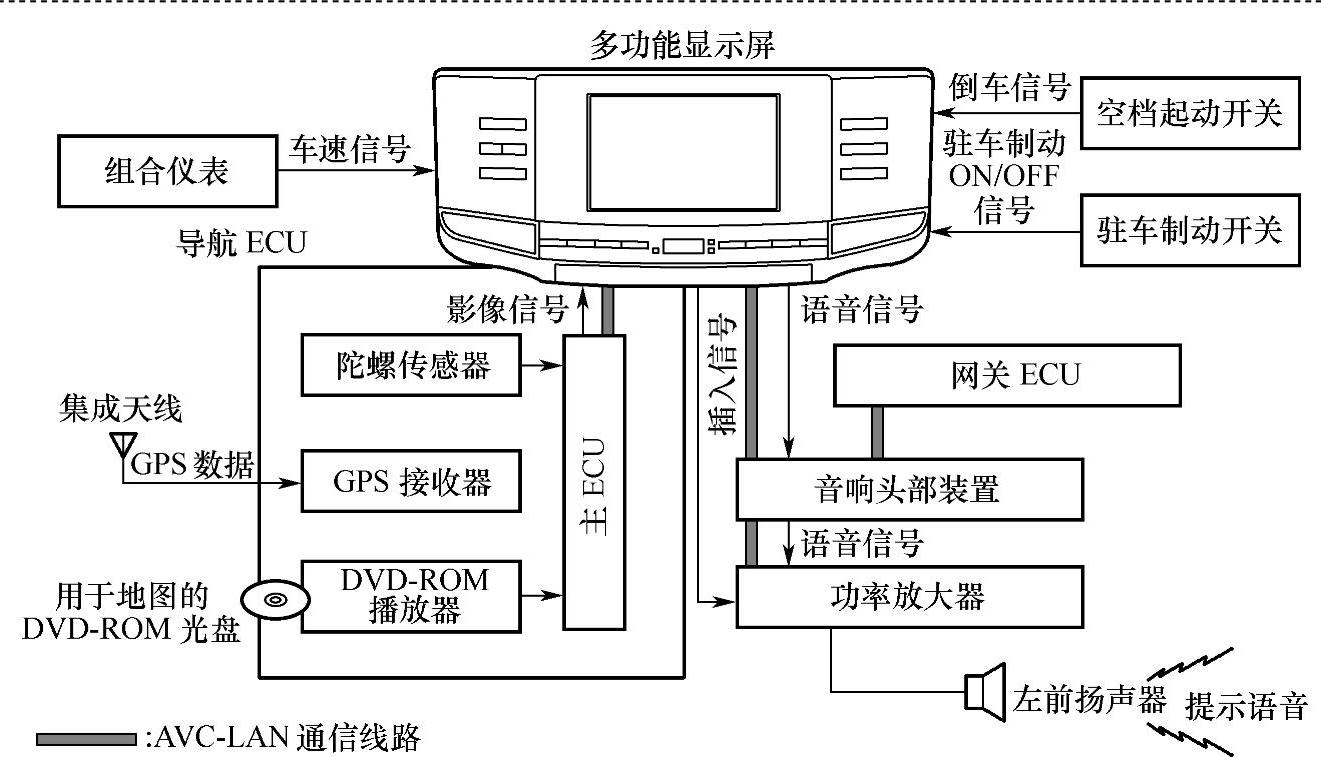

图6-60 可视语音导航系统控制原理


图6-61 倒车监视器系统主要控制部件安装位置

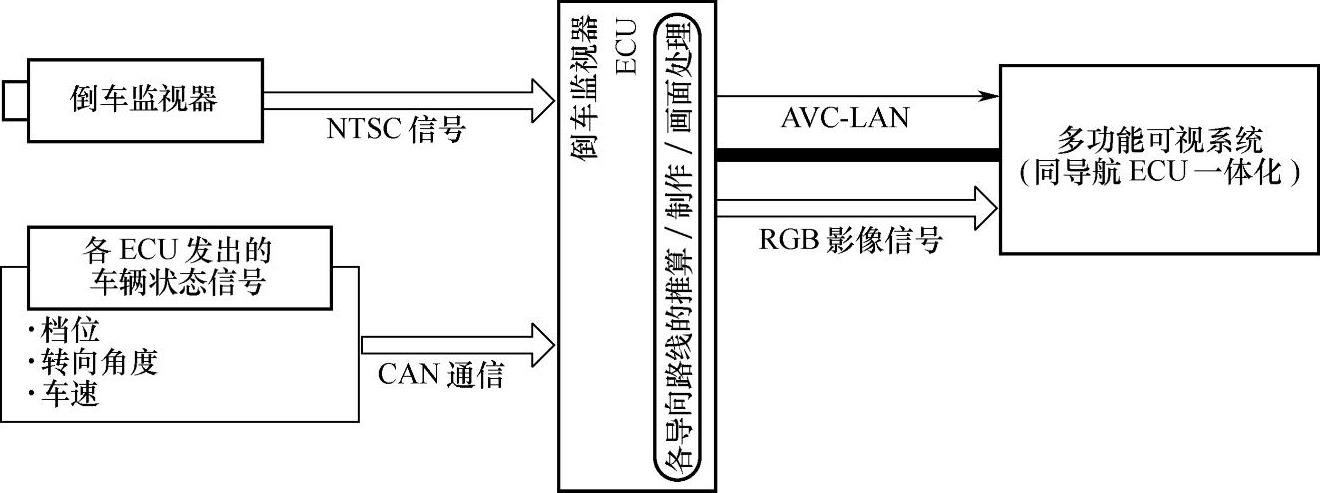

图6-62 倒车监视器系统控制原理

5.蓝牙电话

蓝牙(Bluetooth)是由加入电气通信、ECU、网络领域世界主要厂商的Bluetooth SIG(Special Interest Group)所推进的标准化技术,该技术使用2.4GHz频带的省电无线通信系统。在丰田车中,通过在多功能可视系统中内置对应蓝牙单元,在使用和本车相对应的蓝牙功能手机的情况下,可以不必在免提设备的手机框中放入手机,就能使用免提电话。蓝牙电话工作过程如图6-63所示。

蓝牙功能的手机不用直接操作手机,就能使用电话功能;不用连接手机,就可以免提通话,在发送或者接收信息后,可以通过语音识别扩音器和车载扬声器进行通话。蓝牙电话通信系统元件安装位置如图6-64所示。
